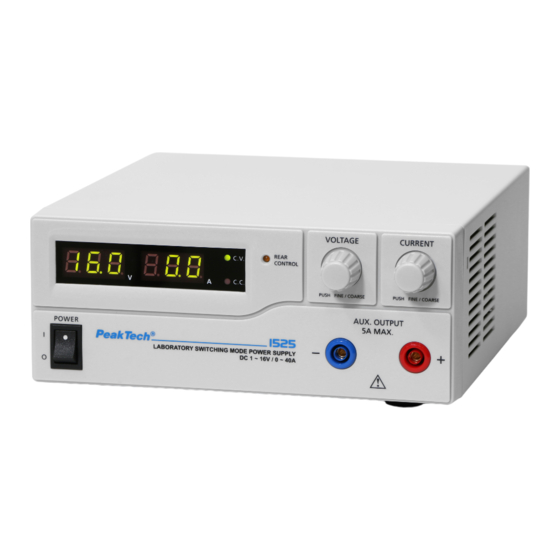

- Seite 1 ® PeakTech 1525/1530/1535/1560 Bedienungsanleitung / Operation manual DC - Schaltnetzteile / Switching Mode DC Power Supplies...
-
Seite 2: Sicherheitshinweise
Maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) Das Gerät nicht mit Strömen über 40 A (P 1525), 30 A (P 1560 ), 60 A (P 1530) oder 20 A (P 1535) belasten, ansonsten könnte dies zu Beschädigungen des Gerätes führen. -
Seite 3: Technische Merkmale
Schaltnetzteile hohe Effizienz von bis zu 85% (P 1525/1535); 87% (P 1530); 86% (P 1560) Überlastschutz durch Dauerstrombegrenzung. Begrenzt Strom und Spannung bei Übertemperatur auf einen sicheren Wert und verhindert somit die Beschädigung interner Schaltkreise. Überspannungsschutz schützt Schaltnetzteil und Last gegen Schäden bei einer zu hohen Ausgangsspannung Hochstabil gegen HF-Störspannungen... - Seite 4 Die maximale Strombelastung beträgt 40 A (P 1525) bzw. 20 A (P 1535) (AUX+Hauptausgang) 7. Anschlüsse des Hauptausgangs an der Rückseite für Strombelastungen bis 40 A (P 1525) bzw. 20 A (P 1535) 8. Auswahlschalter für Modus Normal, Preset, Remote Control oder Set 9.
- Seite 5 4. Anschlüsse und Bedienelemente am Gerät (P 1530 und 1560) 1. LED-Anzeige für Strom und Spannung mit CC/CV-Anzeigen 2. Rear Control Anzeige: leuchtet auf, wenn an der Rückseite des Gerätes Preset, Remote Control oder Set Mode ausgewählt wurden 3. Einstellknopf zur Spannungseinstellung (steuert den Spannungsausgang des Haupt- und AUX-Ausgangs 4.
- Seite 6 Auswechseln einer defekten Sicherung Ursache des Defektes bestimmen und defekte Sicherung nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. (P 1525/1535 = T4AL250V; P 1530/1560 = T8AL250V) bei Schäden am flexiblen Anschlusskabel des Netzgerätes neues Kabel nur beim Hersteller oder einem autorisierten Fachhändler bestellen.
- Seite 7 2. Schaltnetzteil einschalten und die für das externe Gerät erforderliche Ausgangsspannung einstellen. Schaltnetzteil daraufhin wieder ausschalten. 3. Das mit Spannung zu versorgende externe Gerät an das Schaltnetzteil anschließen. Rote Anschlussleitung an die Plusseite (+) und schwarze Anschlussleitung an die Minusseite des externen Gerätes anschließen.
- Seite 8 Das Netzgerät verfügt über 4 Betriebsmodi: Normal, Preset (Voreingestellt), Set (Einstellen) und Remote Control (Fernbedienung). Stellen Sie den Moduswähler 8 (P 1525/1535) bzw. 9 (P 1530/1560) auf den gewünschten Modus. Das Netzgerät ist werkseitig auf den Normal-Modus mit maximalem Ausgangsstrom eingestellt.
-
Seite 9: Betrieb
Anschluss (10) siehe Abschnitt 8. 7. Betrieb 7.1. Diese Serie aus vier Modellen verfügt über verschiedene Ausgangsspannungen und Ströme. Modell Ausgangsspannung Maximaler Belastungsstrom ® PeakTech 1525 0-40 A 1 – 16 V ® PeakTech 1530 0-60 A ® PeakTech 1535 0-20 A 1 –... - Seite 10 7.2. Vor der Verwendung bitte sicherstellen, dass das richtige Modell gewählt wurde. 7.3. Modus-Auswahlschalter in Stellung „NORMAL“ 7.4. Das Netzgerät führt nach dem Einschalten eine Reihe von Selbsttests durch. Die LED und andere Anzeigen auf der Vorderseite leuchten abwechselnd. Beim Prüfen des Lüfters sind durch hohe Geschwindigkeit hervorgerufene Windgeräusche zu hören.
-
Seite 11: Benutzung Der Einstellregler
8.6. Nach Beendigung der Messarbeiten, schalten Sie zuerst das extern verbundene Gerät aus und danach das Netzgerät. 9. Fernsteuerung 9.1 Fernsteuerung (P 1525 / 1535) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern die Stromfernsteuerung, damit der Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus... - Seite 12 Schließen sie den Haupt-Ausgang mit einer 10AWG-Leitung (2,5mm ) des PeakTech 1525/1535 kurz, um die CC-Mode Einstellungen zu überprüfen, während Sie die externe Spannungswerte verändern. Methode B: Verwenden Sie zwei 0-5kOhm Potentiometer Hinweis: Potentiometer 5kOhm PIN-Belegung des Remote-Steckers für Potentiometer...
- Seite 13 Steckerteils PIN-Nummerierungen sind auf dem schwarzen Oberteil des Remote-Steckers markiert c.) Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. d.) Stecken Sie den Remote-Stecker in die Buchse an der Rückseite des PeakTech 1530/1560. -12-...
- Seite 14 5. Schalten Sie das PeakTech 1530/1560 aus. Methode B: Verwenden eines 5kOhm Potentiometers 1. Stellen Sie sicher, dass die Last von den Anschlüssen des PeakTech 1530/1560 vollständig getrennt ist. 2. Verbinden Sie ein Potentiometer mit den Leitungen der PIN 1, 2 und 4.
- Seite 15 Remote-Steckers markiert Stellen Sie sicher, dass das Netzgerät ausgeschaltet und die Last vom Gerät getrennt ist. Stecken Sie den Remote-Stecker in die Buchse an der Rückseite des PeakTech 1530/1560. Sichern Sie den Remote-Stecker mit Hilfe der Arretierung am Stecker. Außenring...
- Seite 16 4. Schalten Sie das PeakTech 1530/1560 ein. 5. Variieren Sie mit der externen Eingangsspannung zwischen 0 und 5 V, zur Überprüfung des vollen Ausgangsspannungsbereiches des PeakTech 1530/1560. 6. Schalten Sie das PeakTech 1530/1560 aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes. Methode B: Verwenden eines 5kOhm Potentiometers 1.
- Seite 17 6. Schalten Sie das PeakTech 1530/1560 aus und entfernen Sie die Kurzschlussleitung vom Hauptausgang des Gerätes. 9.5 Fernsteuerung (PeakTech 1530/1560) Es stehen zwei Methoden zur Fernsteuerung von Strom- und Spannungseinstellung zur Verfügung. Beide Methoden erfordern Stromfernsteuerung, damit Fernsteuerungsmodus funktioniert, ansonsten wird das Netzgerät während des Betriebes immer im CC-Modus arbeiten.
- Seite 18 9.6 Spezifikationen Modell P 1525 P 1530 P 1535 P 1560 Ausgang Regelbare Ausgangsspannung 1 – 16V DC 1 – 16V DC 1 – 32V DC 1 – 32V DC Regelbarer Ausgangsstrom 0 - 40A 0 – 60 A 0 - 20A 0 –...
-
Seite 19: Störungen Und Fehlerbehebung
10. Störungen und Fehlerbehebung 10.1 OUP: Überspannungsschutz Das Gerät verfügt über eine integrierte Schutzvorrichtung zur Vermeidung von Überspannung. Sollte die Ausgangsspannung den eingestellten Wert (s. angegebenen Bereich in der Spezifikationstabelle) überschreiten, wird Schutzfunktion ausgelöst Ausgangsstrom ausgeschaltet. Im Display erscheint die OUP-Warnmeldung wie unten abgebildet. - Seite 20 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 03/2013/Pt./Ba. -19-...
