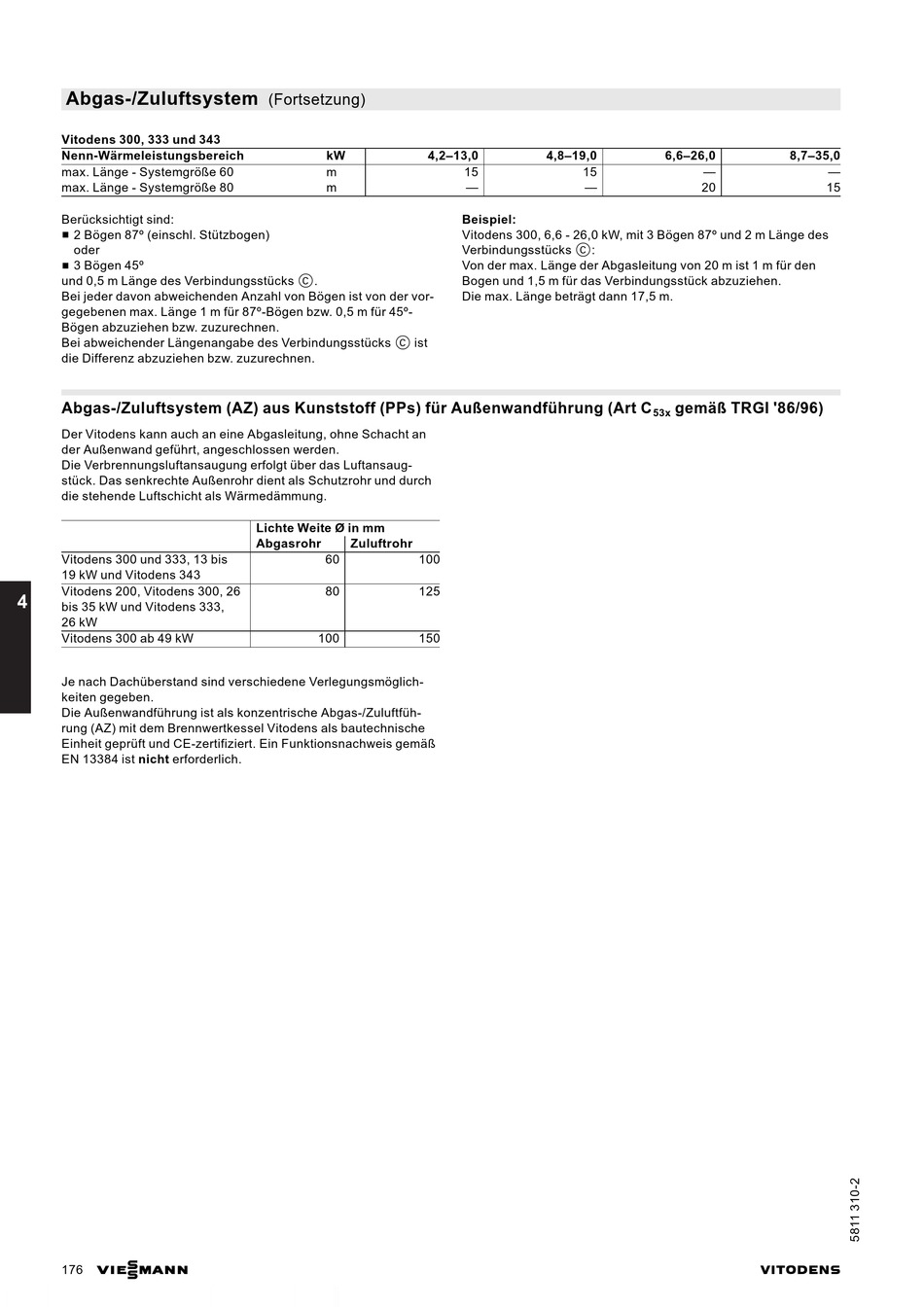

Abgas-/Zuluftsystem
Vitodens 300, 333 und 343
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 60
max. Länge - Systemgröße 80
Berücksichtigt sind:
2 Bögen 87º (einschl. Stützbogen)
oder
3 Bögen 45º
und 0,5 m Länge des Verbindungsstücks C.
Bei jeder davon abweichenden Anzahl von Bögen ist von der vor-
gegebenen max. Länge 1 m für 87º-Bögen bzw. 0,5 m für 45º-
Bögen abzuziehen bzw. zuzurechnen.
Bei abweichender Längenangabe des Verbindungsstücks C ist
die Differenz abzuziehen bzw. zuzurechnen.
Abgas-/Zuluftsystem (AZ) aus Kunststoff (PPs) für Außenwandführung (Art C
Der Vitodens kann auch an eine Abgasleitung, ohne Schacht an
der Außenwand geführt, angeschlossen werden.
Die Verbrennungsluftansaugung erfolgt über das Luftansaug-
stück. Das senkrechte Außenrohr dient als Schutzrohr und durch
die stehende Luftschicht als Wärmedämmung.
Vitodens 300 und 333, 13 bis
19 kW und Vitodens 343
Vitodens 200, Vitodens 300, 26
4
bis 35 kW und Vitodens 333,
26 kW
Vitodens 300 ab 49 kW
Je nach Dachüberstand sind verschiedene Verlegungsmöglich-
keiten gegeben.
Die Außenwandführung ist als konzentrische Abgas-/Zuluftfüh-
rung (AZ) mit dem Brennwertkessel Vitodens als bautechnische
Einheit geprüft und CE-zertifiziert. Ein Funktionsnachweis gemäß
EN 13384 ist nicht erforderlich.
VIESMANN
176
(Fortsetzung)
kW 4,2 13,0
m
m
Lichte Weite Ø in mm
Abgasrohr Zuluftrohr
60 100
80 125
100 150
4,8 19,0
15 15
Beispiel:
Vitodens 300, 6,6 - 26,0 kW, mit 3 Bögen 87º und 2 m Länge des
Verbindungsstücks C:
Von der max. Länge der Abgasleitung von 20 m ist 1 m für den
Bogen und 1,5 m für das Verbindungsstück abzuziehen.
Die max. Länge beträgt dann 17,5 m.
6,6 26,0 8,7 35,0
20 15
gemäß TRGI '86/96)
53x
