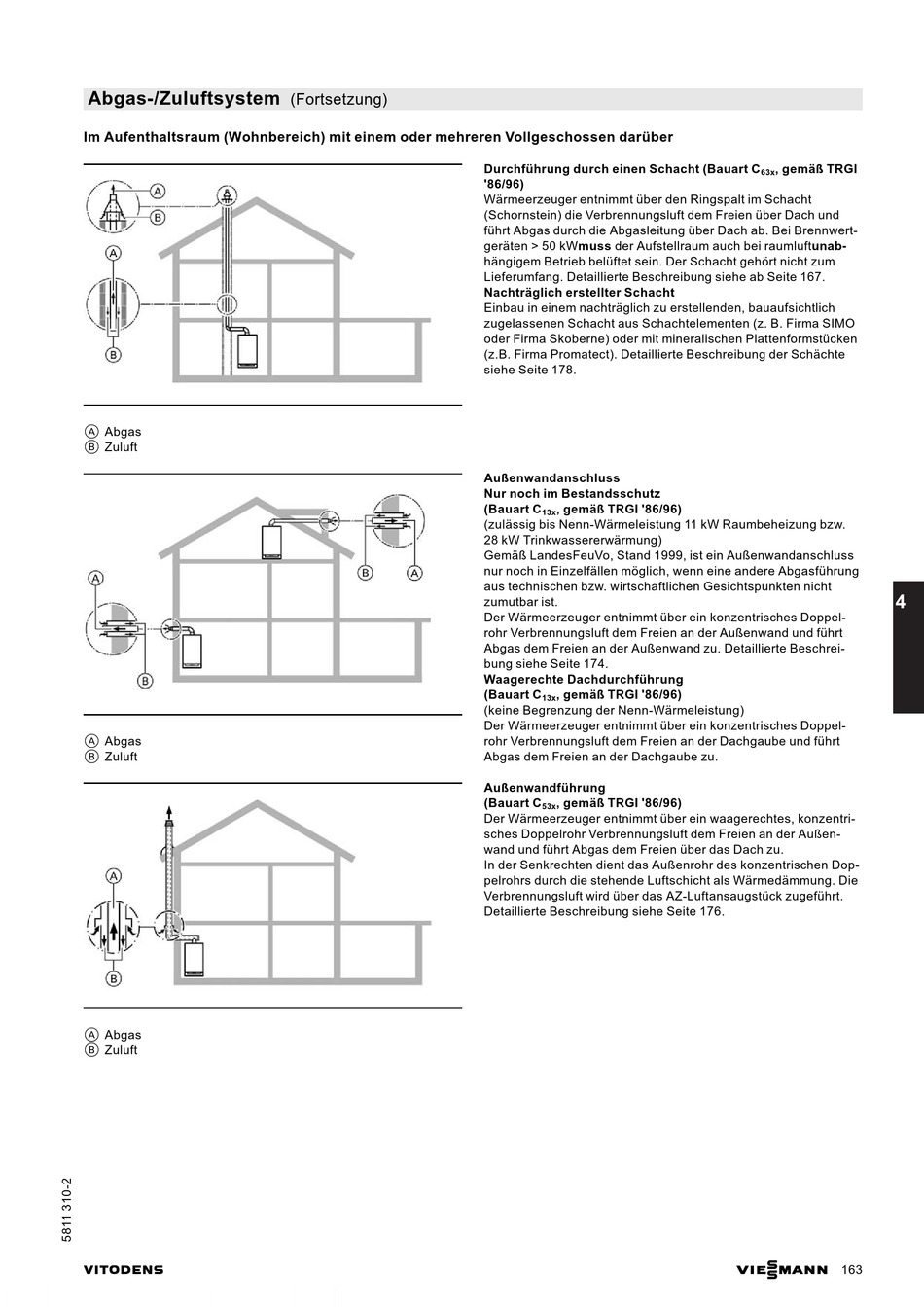

Abgas-/Zuluftsystem
Im Aufenthaltsraum (Wohnbereich) mit einem oder mehreren Vollgeschossen darüber
A Abgas
B Zuluft
A Abgas
B Zuluft
A Abgas
B Zuluft
VITODENS
(Fortsetzung)
Durchführung durch einen Schacht (Bauart C
'86/96)
Wärmeerzeuger entnimmt über den Ringspalt im Schacht
(Schornstein) die Verbrennungsluft dem Freien über Dach und
führt Abgas durch die Abgasleitung über Dach ab. Bei Brennwert-
geräten > 50 kWmuss der Aufstellraum auch bei raumluftunab-
hängigem Betrieb belüftet sein. Der Schacht gehört nicht zum
Lieferumfang. Detaillierte Beschreibung siehe ab Seite 167.
Nachträglich erstellter Schacht
Einbau in einem nachträglich zu erstellenden, bauaufsichtlich
zugelassenen Schacht aus Schachtelementen (z. B. Firma SIMO
oder Firma Skoberne) oder mit mineralischen Plattenformstücken
(z.B. Firma Promatect). Detaillierte Beschreibung der Schächte
siehe Seite 178.
Außenwandanschluss
Nur noch im Bestandsschutz
(Bauart C , gemäß TRGI '86/96)
13x
(zulässig bis Nenn-Wärmeleistung 11 kW Raumbeheizung bzw.
28 kW Trinkwassererwärmung)
Gemäß LandesFeuVo, Stand 1999, ist ein Außenwandanschluss
nur noch in Einzelfällen möglich, wenn eine andere Abgasführung
aus technischen bzw. wirtschaftlichen Gesichtspunkten nicht
zumutbar ist.
Der Wärmeerzeuger entnimmt über ein konzentrisches Doppel-
rohr Verbrennungsluft dem Freien an der Außenwand und führt
Abgas dem Freien an der Außenwand zu. Detaillierte Beschrei-
bung siehe Seite 174.
Waagerechte Dachdurchführung
(Bauart C , gemäß TRGI '86/96)
13x
(keine Begrenzung der Nenn-Wärmeleistung)
Der Wärmeerzeuger entnimmt über ein konzentrisches Doppel-
rohr Verbrennungsluft dem Freien an der Dachgaube und führt
Abgas dem Freien an der Dachgaube zu.
Außenwandführung
(Bauart C , gemäß TRGI '86/96)
53x
Der Wärmeerzeuger entnimmt über ein waagerechtes, konzentri-
sches Doppelrohr Verbrennungsluft dem Freien an der Außen-
wand und führt Abgas dem Freien über das Dach zu.
In der Senkrechten dient das Außenrohr des konzentrischen Dop-
pelrohrs durch die stehende Luftschicht als Wärmedämmung. Die
Verbrennungsluft wird über das AZ-Luftansaugstück zugeführt.
Detaillierte Beschreibung siehe Seite 176.
, gemäß TRGI
63x
4
