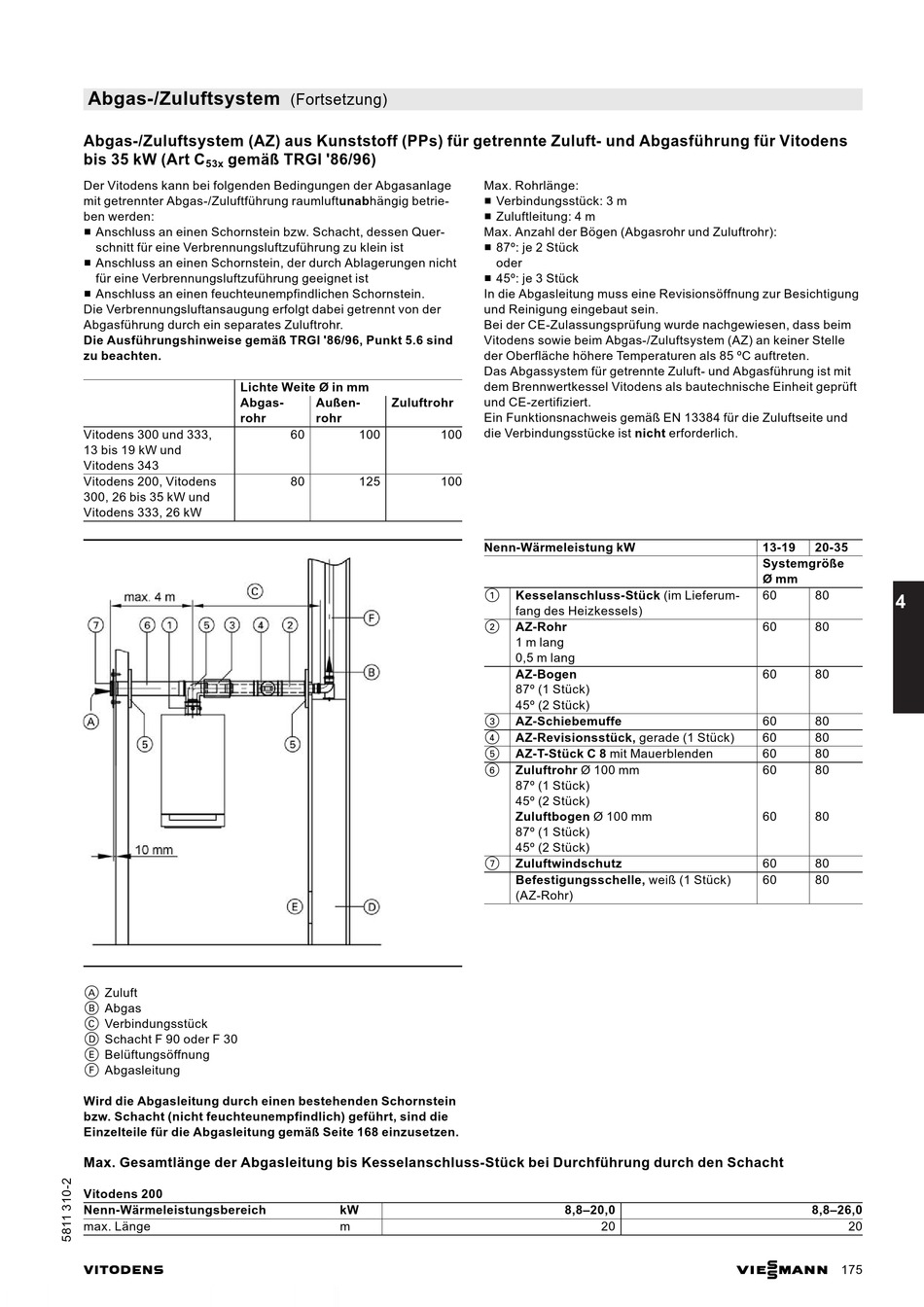

Abgas-/Zuluftsystem
Abgas-/Zuluftsystem (AZ) aus Kunststoff (PPs) für getrennte Zuluft- und Abgasführung für Vitodens
bis 35 kW (Art C gemäß TRGI '86/96)
53x
Der Vitodens kann bei folgenden Bedingungen der Abgasanlage
mit getrennter Abgas-/Zuluftführung raumluftunabhängig betrie-
ben werden:
Anschluss an einen Schornstein bzw. Schacht, dessen Quer-
schnitt für eine Verbrennungsluftzuführung zu klein ist
Anschluss an einen Schornstein, der durch Ablagerungen nicht
für eine Verbrennungsluftzuführung geeignet ist
Anschluss an einen feuchteunempfindlichen Schornstein.
Die Verbrennungsluftansaugung erfolgt dabei getrennt von der
Abgasführung durch ein separates Zuluftrohr.
Die Ausführungshinweise gemäß TRGI '86/96, Punkt 5.6 sind
zu beachten.
Lichte Weite Ø in mm
Abgas-
rohr
Vitodens 300 und 333,
13 bis 19 kW und
Vitodens 343
Vitodens 200, Vitodens
300, 26 bis 35 kW und
Vitodens 333, 26 kW
A Zuluft
B Abgas
C Verbindungsstück
D Schacht F 90 oder F 30
E Belüftungsöffnung
F Abgasleitung
Wird die Abgasleitung durch einen bestehenden Schornstein
bzw. Schacht (nicht feuchteunempfindlich) geführt, sind die
Einzelteile für die Abgasleitung gemäß Seite 168 einzusetzen.
Max. Gesamtlänge der Abgasleitung bis Kesselanschluss-Stück bei Durchführung durch den Schacht
Vitodens 200
Nenn-Wärmeleistungsbereich
max. Länge
VITODENS
(Fortsetzung)
Außen- Zuluftrohr
rohr
60 100 100
80 125 100
kW
m
Max. Rohrlänge:
Verbindungsstück: 3 m
Zuluftleitung: 4 m
Max. Anzahl der Bögen (Abgasrohr und Zuluftrohr):
87º: je 2 Stück
oder
45º: je 3 Stück
In die Abgasleitung muss eine Revisionsöffnung zur Besichtigung
und Reinigung eingebaut sein.
Bei der CE-Zulassungsprüfung wurde nachgewiesen, dass beim
Vitodens sowie beim Abgas-/Zuluftsystem (AZ) an keiner Stelle
der Oberfläche höhere Temperaturen als 85 ºC auftreten.
Das Abgassystem für getrennte Zuluft- und Abgasführung ist mit
dem Brennwertkessel Vitodens als bautechnische Einheit geprüft
und CE-zertifiziert.
Ein Funktionsnachweis gemäß EN 13384 für die Zuluftseite und
die Verbindungsstücke ist nicht erforderlich.
Nenn-Wärmeleistung kW
1 Kesselanschluss-Stück (im Lieferum-
fang des Heizkessels)
2 AZ-Rohr
1 m lang
0,5 m lang
AZ-Bogen
87º (1 Stück)
45º (2 Stück)
3 AZ-Schiebemuffe
4 AZ-Revisionsstück, gerade (1 Stück)
5 AZ-T-Stück C 8 mit Mauerblenden
6 Zuluftrohr Ø 100 mm
87º (1 Stück)
45º (2 Stück)
Zuluftbogen Ø 100 mm
87º (1 Stück)
45º (2 Stück)
7 Zuluftwindschutz
Befestigungsschelle, weiß (1 Stück)
(AZ-Rohr)
8,8 20,0
20
13-19 20-35
Systemgröße
Ø mm
60 80
4
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
8,8 26,0
20
