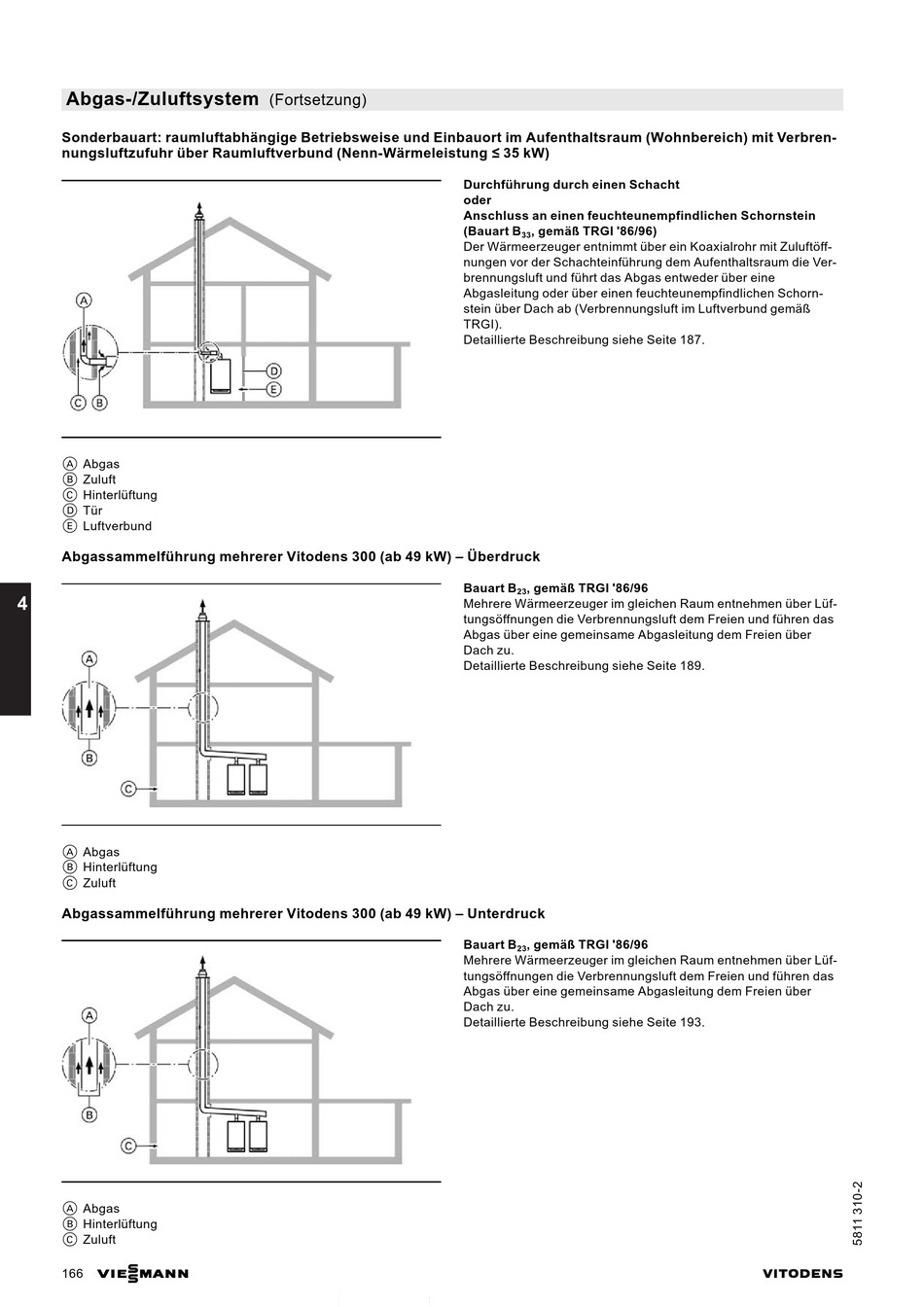

Viessmann VITODENS 333 Planungsanleitung Seite 166

Abgas-/Zuluftsystem
Sonderbauart: raumluftabhängige Betriebsweise und Einbauort im Aufenthaltsraum (Wohnbereich) mit Verbren-
nungsluftzufuhr über Raumluftverbund (Nenn-Wärmeleistung
A Abgas
B Zuluft
C Hinterlüftung
D Tür
E Luftverbund
Abgassammelführung mehrerer Vitodens 300 (ab 49 kW)
4
A Abgas
B Hinterlüftung
C Zuluft
Abgassammelführung mehrerer Vitodens 300 (ab 49 kW)
A Abgas
B Hinterlüftung
C Zuluft
VIESMANN
166
(Fortsetzung)
35 kW)
Durchführung durch einen Schacht
oder
Anschluss an einen feuchteunempfindlichen Schornstein
(Bauart B , gemäß TRGI '86/96)
33
Der Wärmeerzeuger entnimmt über ein Koaxialrohr mit Zuluftöff-
nungen vor der Schachteinführung dem Aufenthaltsraum die Ver-
brennungsluft und führt das Abgas entweder über eine
Abgasleitung oder über einen feuchteunempfindlichen Schorn-
stein über Dach ab (Verbrennungsluft im Luftverbund gemäß
TRGI).
Detaillierte Beschreibung siehe Seite 187.
Überdruck
Bauart B , gemäß TRGI '86/96
23
Mehrere Wärmeerzeuger im gleichen Raum entnehmen über Lüf-
tungsöffnungen die Verbrennungsluft dem Freien und führen das
Abgas über eine gemeinsame Abgasleitung dem Freien über
Dach zu.
Detaillierte Beschreibung siehe Seite 189.
Unterdruck
Bauart B , gemäß TRGI '86/96
23
Mehrere Wärmeerzeuger im gleichen Raum entnehmen über Lüf-
tungsöffnungen die Verbrennungsluft dem Freien und führen das
Abgas über eine gemeinsame Abgasleitung dem Freien über
Dach zu.
Detaillierte Beschreibung siehe Seite 193.
VITODENS
