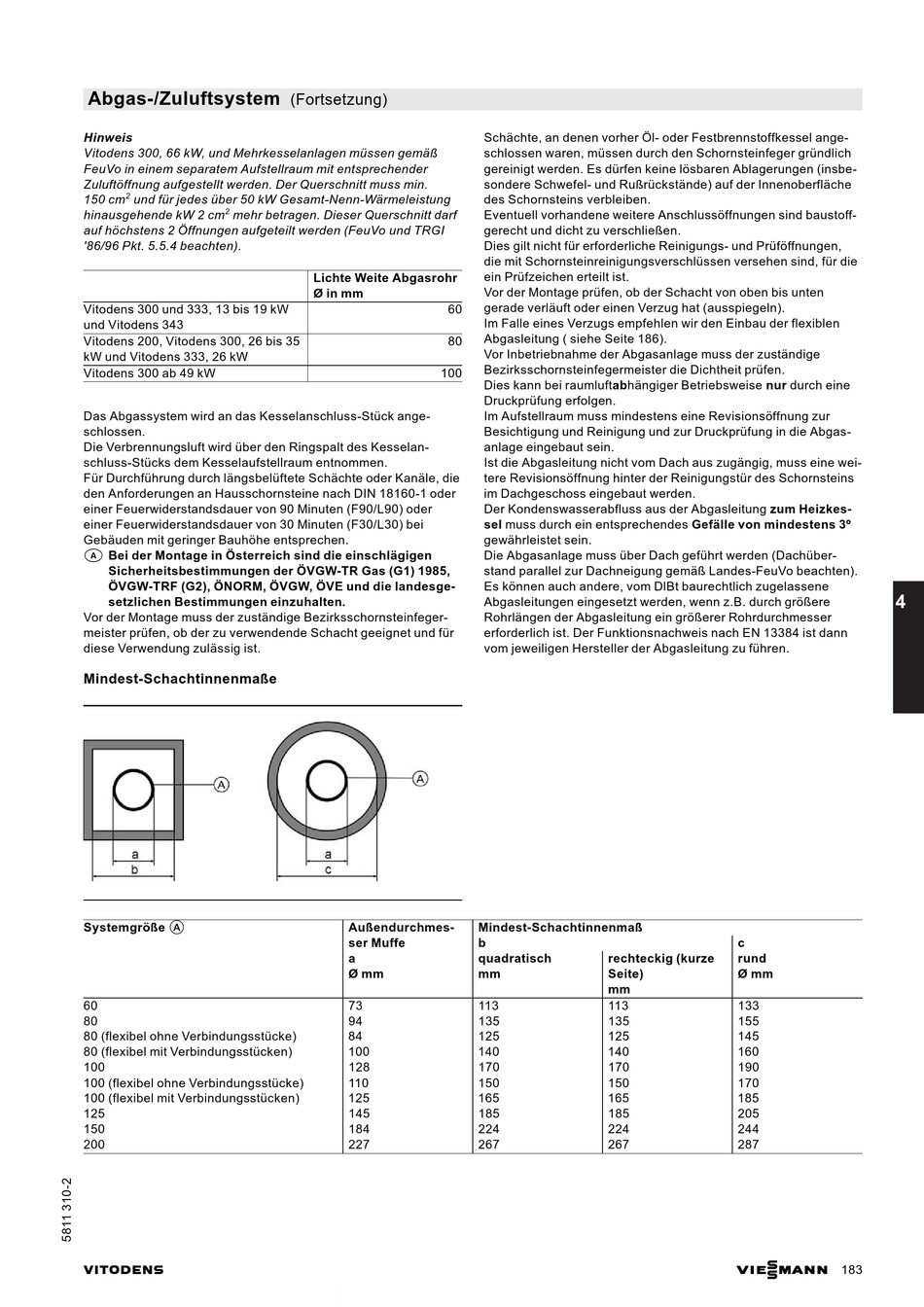

Viessmann VITODENS 333 Planungsanleitung Seite 183

Abgas-/Zuluftsystem
Hinweis
Vitodens 300, 66 kW, und Mehrkesselanlagen müssen gemäß
FeuVo in einem separatem Aufstellraum mit entsprechender
Zuluftöffnung aufgestellt werden. Der Querschnitt muss min.
2
150 cm und für jedes über 50 kW Gesamt-Nenn-Wärmeleistung
2
hinausgehende kW 2 cm mehr betragen. Dieser Querschnitt darf
auf höchstens 2 Öffnungen aufgeteilt werden (FeuVo und TRGI
'86/96 Pkt. 5.5.4 beachten).
Vitodens 300 und 333, 13 bis 19 kW
und Vitodens 343
Vitodens 200, Vitodens 300, 26 bis 35
kW und Vitodens 333, 26 kW
Vitodens 300 ab 49 kW
Das Abgassystem wird an das Kesselanschluss-Stück ange-
schlossen.
Die Verbrennungsluft wird über den Ringspalt des Kesselan-
schluss-Stücks dem Kesselaufstellraum entnommen.
Für Durchführung durch längsbelüftete Schächte oder Kanäle, die
den Anforderungen an Hausschornsteine nach DIN 18160-1 oder
einer Feuerwiderstandsdauer von 90 Minuten (F90/L90) oder
einer Feuerwiderstandsdauer von 30 Minuten (F30/L30) bei
Gebäuden mit geringer Bauhöhe entsprechen.
a Bei der Montage in Österreich sind die einschlägigen
Sicherheitsbestimmungen der ÖVGW-TR Gas (G1) 1985,
ÖVGW-TRF (G2), ÖNORM, ÖVGW, ÖVE und die landesge-
setzlichen Bestimmungen einzuhalten.
Vor der Montage muss der zuständige Bezirksschornsteinfeger-
meister prüfen, ob der zu verwendende Schacht geeignet und für
diese Verwendung zulässig ist.
Mindest-Schachtinnenmaße
Systemgröße A
60
80
80 (flexibel ohne Verbindungsstücke)
80 (flexibel mit Verbindungsstücken)
100
100 (flexibel ohne Verbindungsstücke)
100 (flexibel mit Verbindungsstücken)
125
150
200
VITODENS
(Fortsetzung)
Lichte Weite Abgasrohr
Ø in mm
60
80
100
Außendurchmes-
ser Muffe
a
Ø mm
73
94
84
100
128
110
125
145
184
227
Schächte, an denen vorher Öl- oder Festbrennstoffkessel ange-
schlossen waren, müssen durch den Schornsteinfeger gründlich
gereinigt werden. Es dürfen keine lösbaren Ablagerungen (insbe-
sondere Schwefel- und Rußrückstände) auf der Innenoberfläche
des Schornsteins verbleiben.
Eventuell vorhandene weitere Anschlussöffnungen sind baustoff-
gerecht und dicht zu verschließen.
Dies gilt nicht für erforderliche Reinigungs- und Prüföffnungen,
die mit Schornsteinreinigungsverschlüssen versehen sind, für die
ein Prüfzeichen erteilt ist.
Vor der Montage prüfen, ob der Schacht von oben bis unten
gerade verläuft oder einen Verzug hat (ausspiegeln).
Im Falle eines Verzugs empfehlen wir den Einbau der flexiblen
Abgasleitung ( siehe Seite 186).
Vor Inbetriebnahme der Abgasanlage muss der zuständige
Bezirksschornsteinfegermeister die Dichtheit prüfen.
Dies kann bei raumluftabhängiger Betriebsweise nur durch eine
Druckprüfung erfolgen.
Im Aufstellraum muss mindestens eine Revisionsöffnung zur
Besichtigung und Reinigung und zur Druckprüfung in die Abgas-
anlage eingebaut sein.
Ist die Abgasleitung nicht vom Dach aus zugängig, muss eine wei-
tere Revisionsöffnung hinter der Reinigungstür des Schornsteins
im Dachgeschoss eingebaut werden.
Der Kondenswasserabfluss aus der Abgasleitung zum Heizkes-
sel muss durch ein entsprechendes Gefälle von mindestens 3º
gewährleistet sein.
Die Abgasanlage muss über Dach geführt werden (Dachüber-
stand parallel zur Dachneigung gemäß Landes-FeuVo beachten).
Es können auch andere, vom DlBt baurechtlich zugelassene
Abgasleitungen eingesetzt werden, wenn z.B. durch größere
Rohrlängen der Abgasleitung ein größerer Rohrdurchmesser
erforderlich ist. Der Funktionsnachweis nach EN 13384 ist dann
vom jeweiligen Hersteller der Abgasleitung zu führen.
Mindest-Schachtinnenmaß
b
quadratisch rechteckig (kurze
mm Seite)
mm
113 113
135 135
125 125
140 140
170 170
150 150
165 165
185 185
224 224
267 267
4
c
rund
Ø mm
133
155
145
160
190
170
185
205
244
287
