Viessmann VITODENS 333 Planungsanleitung Seite 145

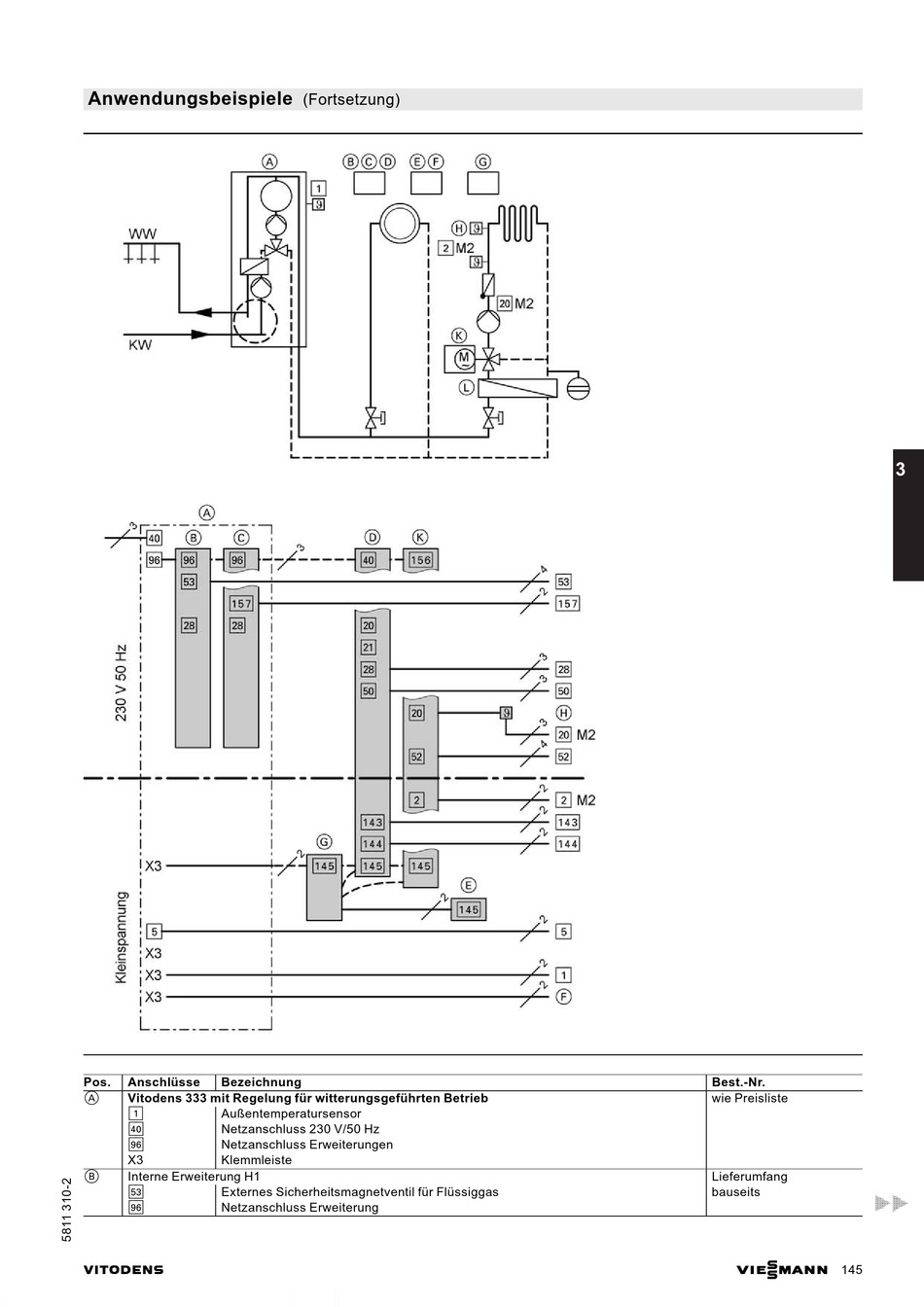

Anwendungsbeispiele
Pos. Anschlüsse Bezeichnung
A Vitodens 333 mit Regelung für witterungsgeführten Betrieb
! Außentemperatursensor
fÖ Netzanschluss 230 V/50 Hz
lH Netzanschluss Erweiterungen
X3 Klemmleiste
B Interne Erweiterung H1
gD Externes Sicherheitsmagnetventil für Flüssiggas
lH Netzanschluss Erweiterung
VITODENS
(Fortsetzung)
Best.-Nr.
wie Preisliste
Lieferumfang
bauseits
VIESMANN
145
3
