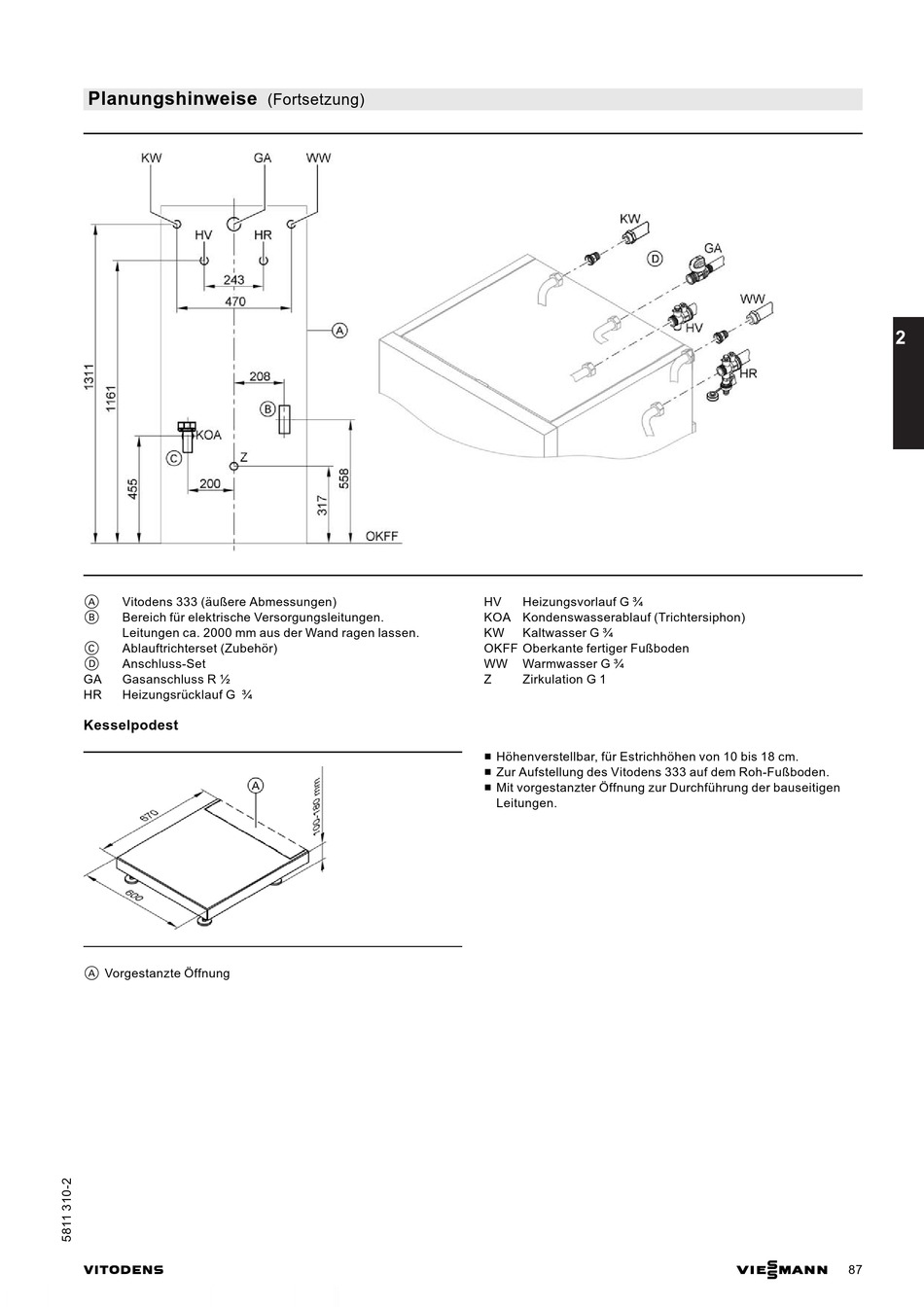

Planungshinweise
A Vitodens 333 (äußere Abmessungen)
B Bereich für elektrische Versorgungsleitungen.
Leitungen ca. 2000 mm aus der Wand ragen lassen.
C Ablauftrichterset (Zubehör)
D Anschluss-Set
GA Gasanschluss R ½
HR Heizungsrücklauf G ¾
Kesselpodest
A Vorgestanzte Öffnung
VITODENS
(Fortsetzung)
HV Heizungsvorlauf G ¾
KOA Kondenswasserablauf (Trichtersiphon)
KW Kaltwasser G ¾
OKFF Oberkante fertiger Fußboden
WW Warmwasser G ¾
Z Zirkulation G 1
Höhenverstellbar, für Estrichhöhen von 10 bis 18 cm.
Zur Aufstellung des Vitodens 333 auf dem Roh-Fußboden.
Mit vorgestanzter Öffnung zur Durchführung der bauseitigen
Leitungen.
