Planungshinweise

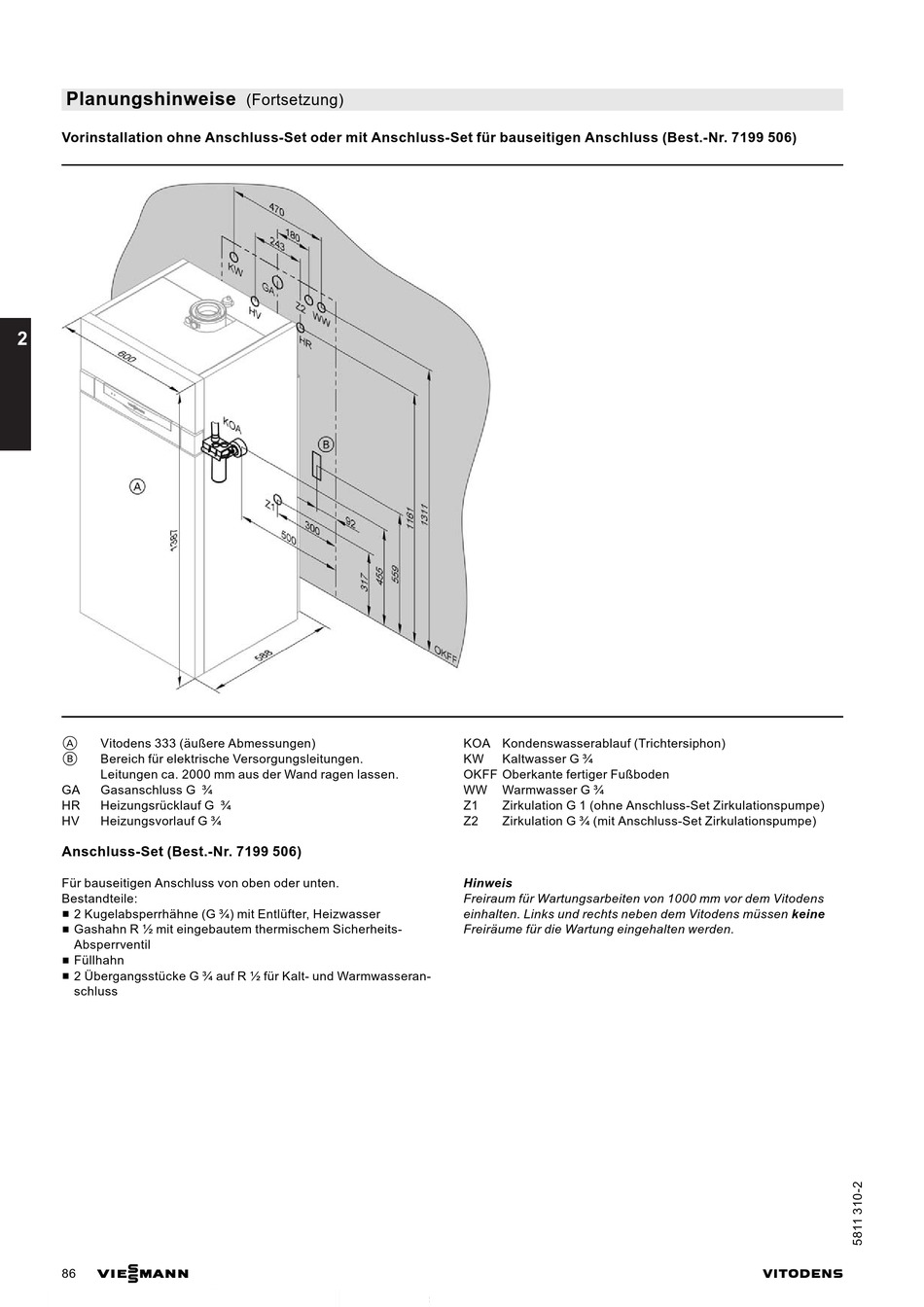

Vorinstallation ohne Anschluss-Set oder mit Anschluss-Set für bauseitigen Anschluss (Best.-Nr. 7199 506)
2
A Vitodens 333 (äußere Abmessungen)
B Bereich für elektrische Versorgungsleitungen.
Leitungen ca. 2000 mm aus der Wand ragen lassen.
GA Gasanschluss G ¾
HR Heizungsrücklauf G ¾
HV Heizungsvorlauf G ¾
Anschluss-Set (Best.-Nr. 7199 506)
Für bauseitigen Anschluss von oben oder unten.
Bestandteile:
2 Kugelabsperrhähne (G ¾) mit Entlüfter, Heizwasser
Gashahn R ½ mit eingebautem thermischem Sicherheits-
Absperrventil
Füllhahn
2 Übergangsstücke G ¾ auf R ½ für Kalt- und Warmwasseran-
schluss
VIESMANN
86
(Fortsetzung)
KOA Kondenswasserablauf (Trichtersiphon)
KW Kaltwasser G ¾
OKFF Oberkante fertiger Fußboden
WW Warmwasser G ¾
Z1 Zirkulation G 1 (ohne Anschluss-Set Zirkulationspumpe)
Z2 Zirkulation G ¾ (mit Anschluss-Set Zirkulationspumpe)
Hinweis
Freiraum für Wartungsarbeiten von 1000 mm vor dem Vitodens
einhalten. Links und rechts neben dem Vitodens müssen keine
Freiräume für die Wartung eingehalten werden.
