Planungshinweise

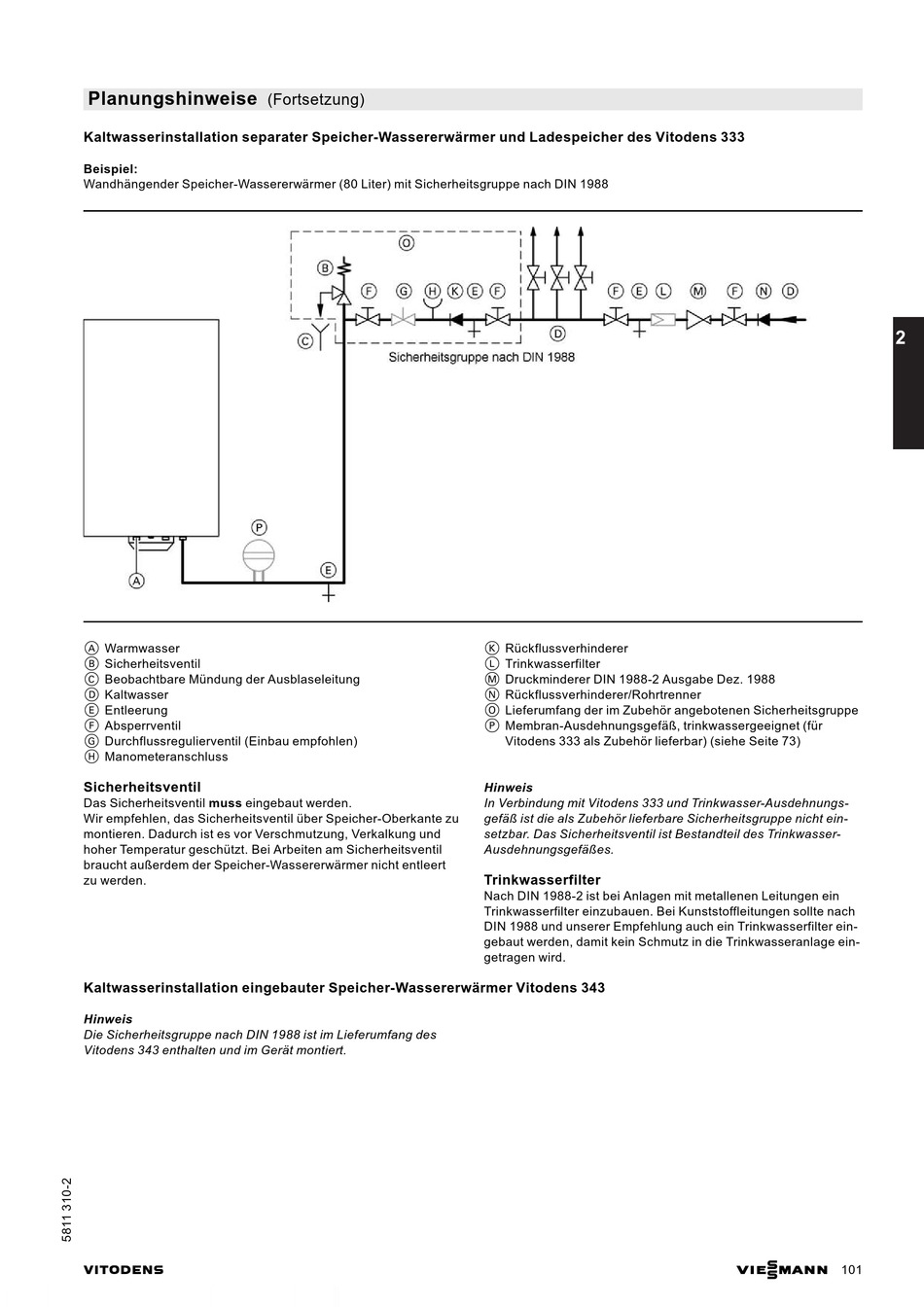

Kaltwasserinstallation separater Speicher-Wassererwärmer und Ladespeicher des Vitodens 333
Beispiel:
Wandhängender Speicher-Wassererwärmer (80 Liter) mit Sicherheitsgruppe nach DIN 1988
A Warmwasser
B Sicherheitsventil
C Beobachtbare Mündung der Ausblaseleitung
D Kaltwasser
E Entleerung
F Absperrventil
G Durchflussregulierventil (Einbau empfohlen)
H Manometeranschluss
Sicherheitsventil
Das Sicherheitsventil muss eingebaut werden.
Wir empfehlen, das Sicherheitsventil über Speicher-Oberkante zu
montieren. Dadurch ist es vor Verschmutzung, Verkalkung und
hoher Temperatur geschützt. Bei Arbeiten am Sicherheitsventil
braucht außerdem der Speicher-Wassererwärmer nicht entleert
zu werden.
Kaltwasserinstallation eingebauter Speicher-Wassererwärmer Vitodens 343
Hinweis
Die Sicherheitsgruppe nach DIN 1988 ist im Lieferumfang des
Vitodens 343 enthalten und im Gerät montiert.
VITODENS
(Fortsetzung)
K Rückflussverhinderer
L Trinkwasserfilter
M Druckminderer DIN 1988-2 Ausgabe Dez. 1988
N Rückflussverhinderer/Rohrtrenner
O Lieferumfang der im Zubehör angebotenen Sicherheitsgruppe
P Membran-Ausdehnungsgefäß, trinkwassergeeignet (für
Vitodens 333 als Zubehör lieferbar) (siehe Seite 73)
Hinweis
In Verbindung mit Vitodens 333 und Trinkwasser-Ausdehnungs-
gefäß ist die als Zubehör lieferbare Sicherheitsgruppe nicht ein-
setzbar. Das Sicherheitsventil ist Bestandteil des Trinkwasser-
Ausdehnungsgefäßes.
Trinkwasserfilter
Nach DIN 1988-2 ist bei Anlagen mit metallenen Leitungen ein
Trinkwasserfilter einzubauen. Bei Kunststoffleitungen sollte nach
DIN 1988 und unserer Empfehlung auch ein Trinkwasserfilter ein-
gebaut werden, damit kein Schmutz in die Trinkwasseranlage ein-
getragen wird.
