Produktinformationen

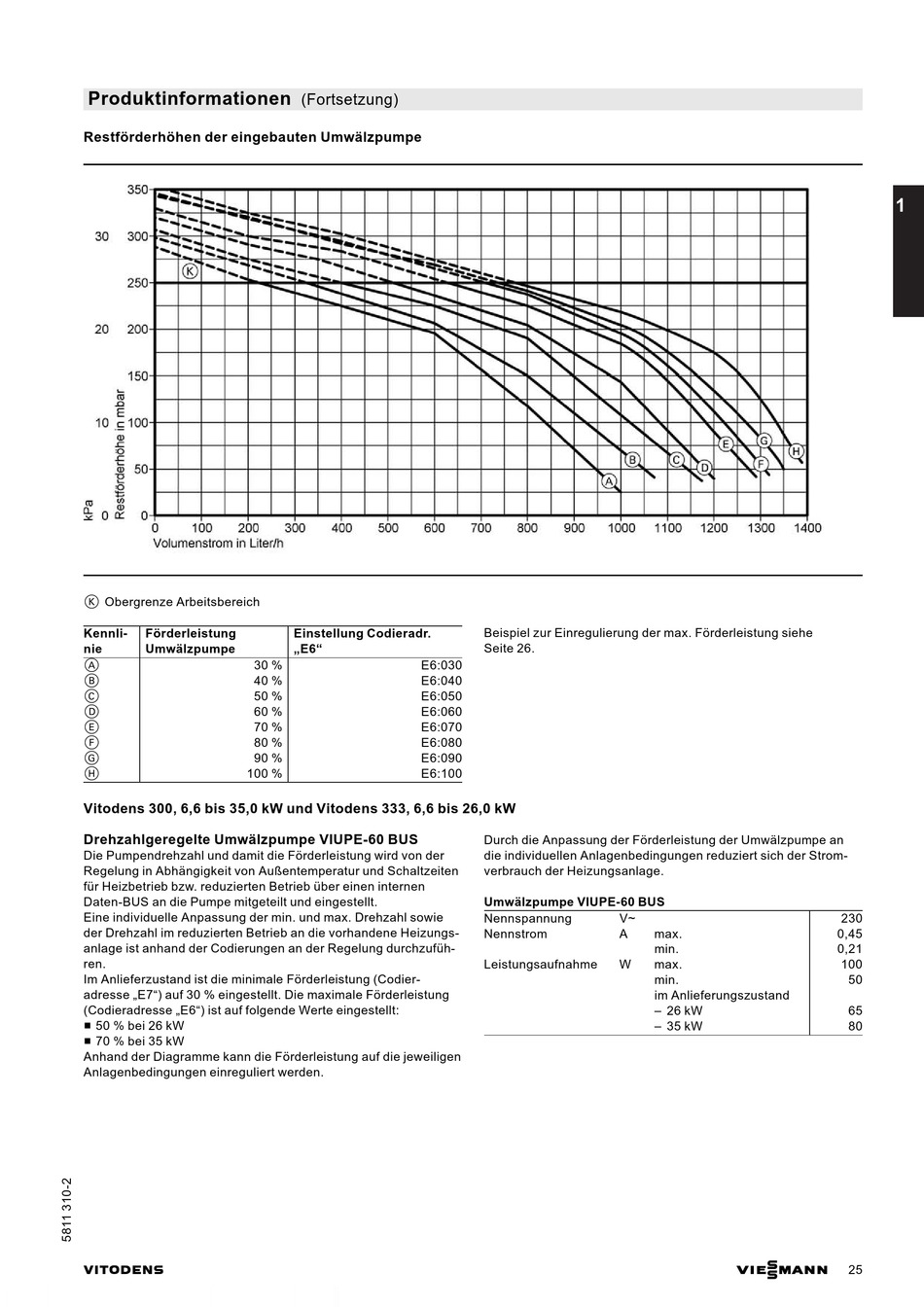

Restförderhöhen der eingebauten Umwälzpumpe
K Obergrenze Arbeitsbereich
Kennli- Förderleistung
nie Umwälzpumpe
A 30 %
B 40 %
C 50 %
D 60 %
E 70 %
F 80 %
G 90 %
H 100 %
Vitodens 300, 6,6 bis 35,0 kW und Vitodens 333, 6,6 bis 26,0 kW
Drehzahlgeregelte Umwälzpumpe VIUPE-60 BUS
Die Pumpendrehzahl und damit die Förderleistung wird von der
Regelung in Abhängigkeit von Außentemperatur und Schaltzeiten
für Heizbetrieb bzw. reduzierten Betrieb über einen internen
Daten-BUS an die Pumpe mitgeteilt und eingestellt.
Eine individuelle Anpassung der min. und max. Drehzahl sowie
der Drehzahl im reduzierten Betrieb an die vorhandene Heizungs-
anlage ist anhand der Codierungen an der Regelung durchzufüh-
ren.
Im Anlieferzustand ist die minimale Förderleistung (Codier-
adresse E7 ) auf 30 % eingestellt. Die maximale Förderleistung
(Codieradresse E6 ) ist auf folgende Werte eingestellt:
50 % bei 26 kW
70 % bei 35 kW
Anhand der Diagramme kann die Förderleistung auf die jeweiligen
Anlagenbedingungen einreguliert werden.
VITODENS
(Fortsetzung)
Einstellung Codieradr.
E6
E6:030
E6:040
E6:050
E6:060
E6:070
E6:080
E6:090
E6:100
Beispiel zur Einregulierung der max. Förderleistung siehe
Seite 26.
Durch die Anpassung der Förderleistung der Umwälzpumpe an
die individuellen Anlagenbedingungen reduziert sich der Strom-
verbrauch der Heizungsanlage.
Umwälzpumpe VIUPE-60 BUS
Nennspannung V~
Nennstrom A max.
min.
Leistungsaufnahme W max.
min.
im Anlieferungszustand
230
0,45
0,21
100
26 kW
35 kW
