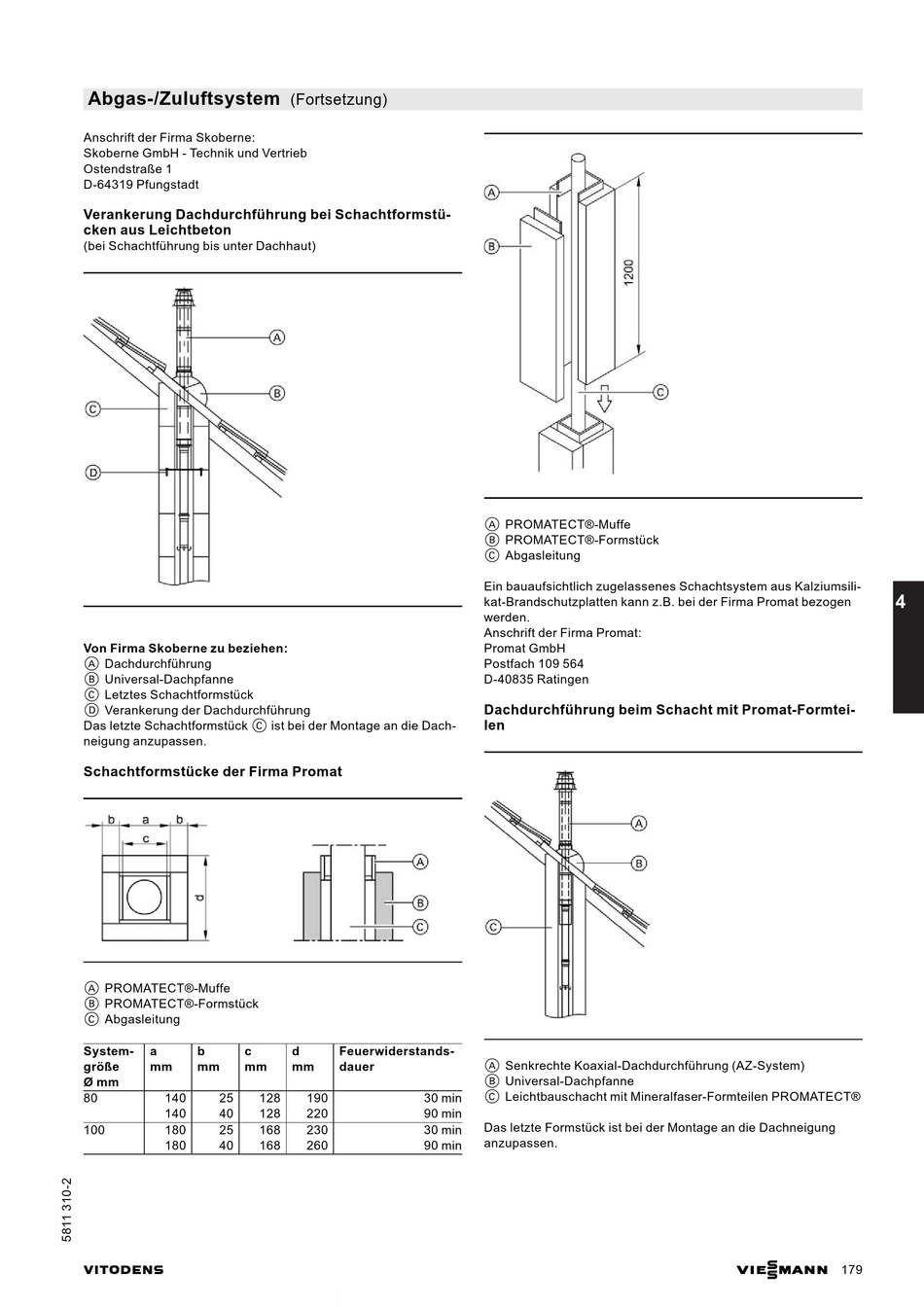

Viessmann VITODENS 333 Planungsanleitung Seite 179

Abgas-/Zuluftsystem
Anschrift der Firma Skoberne:
Skoberne GmbH - Technik und Vertrieb
Ostendstraße 1
D-64319 Pfungstadt
Verankerung Dachdurchführung bei Schachtformstü-
cken aus Leichtbeton
(bei Schachtführung bis unter Dachhaut)
Von Firma Skoberne zu beziehen:
A Dachdurchführung
B Universal-Dachpfanne
C Letztes Schachtformstück
D Verankerung der Dachdurchführung
Das letzte Schachtformstück C ist bei der Montage an die Dach-
neigung anzupassen.
Schachtformstücke der Firma Promat
A PROMATECT®-Muffe
B PROMATECT®-Formstück
C Abgasleitung
System- a b c
größe mm mm mm
Ø mm
80 140 25
140 40
100 180 25
180 40
VITODENS
(Fortsetzung)
d Feuerwiderstands-
mm dauer
128 190 30 min
128 220 90 min
168 230 30 min
168 260 90 min
A PROMATECT®-Muffe
B PROMATECT®-Formstück
C Abgasleitung
Ein bauaufsichtlich zugelassenes Schachtsystem aus Kalziumsili-
kat-Brandschutzplatten kann z.B. bei der Firma Promat bezogen
werden.
Anschrift der Firma Promat:
Promat GmbH
Postfach 109 564
D-40835 Ratingen
Dachdurchführung beim Schacht mit Promat-Formtei-
len
A Senkrechte Koaxial-Dachdurchführung (AZ-System)
B Universal-Dachpfanne
C Leichtbauschacht mit Mineralfaser-Formteilen PROMATECT®
Das letzte Formstück ist bei der Montage an die Dachneigung
anzupassen.
