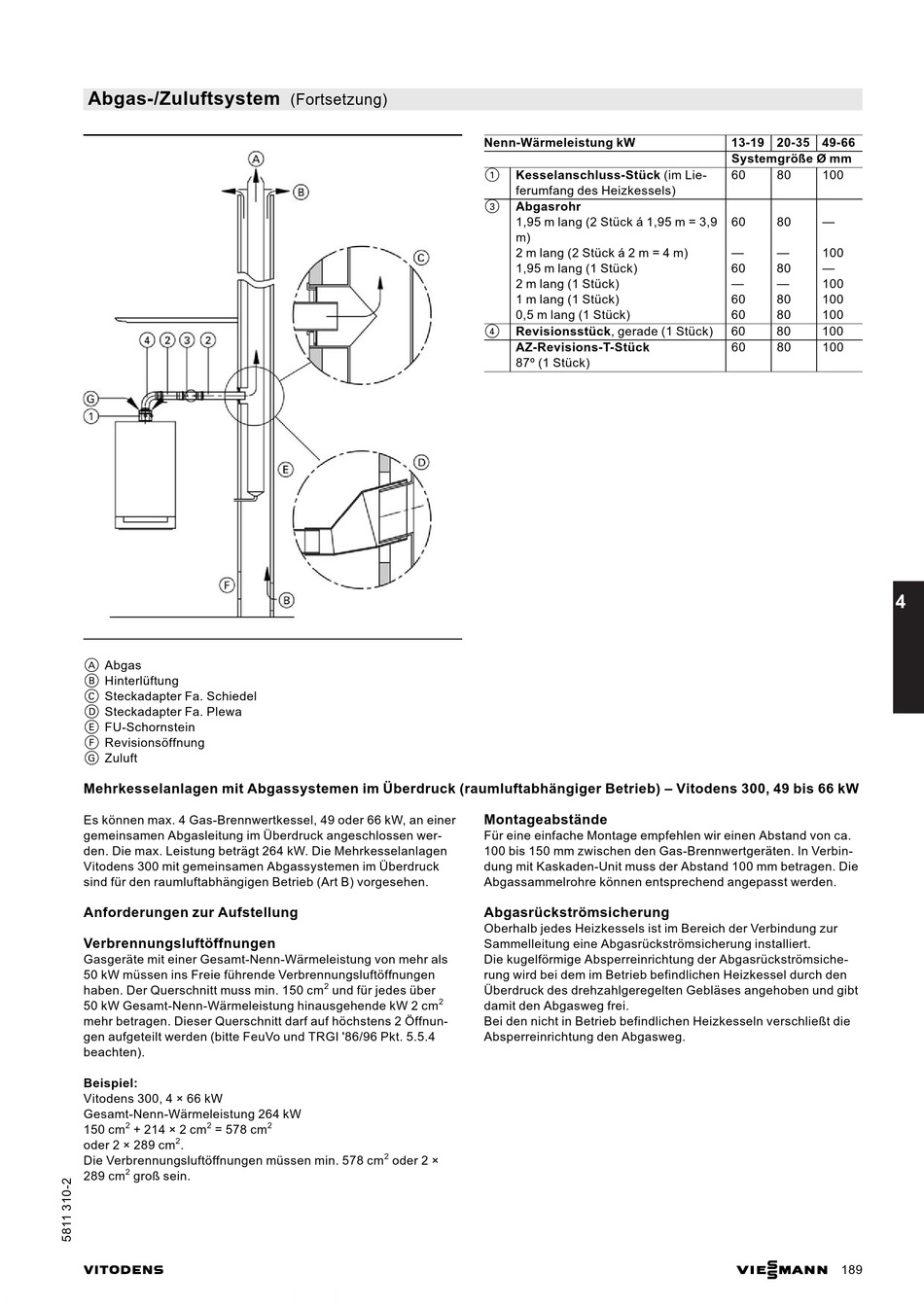

Viessmann VITODENS 333 Planungsanleitung Seite 189

Abgas-/Zuluftsystem
A Abgas
B Hinterlüftung
C Steckadapter Fa. Schiedel
D Steckadapter Fa. Plewa
E FU-Schornstein
F Revisionsöffnung
G Zuluft
Mehrkesselanlagen mit Abgassystemen im Überdruck (raumluftabhängiger Betrieb)
Es können max. 4 Gas-Brennwertkessel, 49 oder 66 kW, an einer
gemeinsamen Abgasleitung im Überdruck angeschlossen wer-
den. Die max. Leistung beträgt 264 kW. Die Mehrkesselanlagen
Vitodens 300 mit gemeinsamen Abgassystemen im Überdruck
sind für den raumluftabhängigen Betrieb (Art B) vorgesehen.
Anforderungen zur Aufstellung
Verbrennungsluftöffnungen
Gasgeräte mit einer Gesamt-Nenn-Wärmeleistung von mehr als
50 kW müssen ins Freie führende Verbrennungsluftöffnungen
haben. Der Querschnitt muss min. 150 cm
50 kW Gesamt-Nenn-Wärmeleistung hinausgehende kW 2 cm
mehr betragen. Dieser Querschnitt darf auf höchstens 2 Öffnun-
gen aufgeteilt werden (bitte FeuVo und TRGI '86/96 Pkt. 5.5.4
beachten).
Beispiel:
Vitodens 300, 4 × 66 kW
Gesamt-Nenn-Wärmeleistung 264 kW
2 2
150 cm + 214 × 2 cm = 578 cm
2
oder 2 × 289 cm .
Die Verbrennungsluftöffnungen müssen min. 578 cm
2
289 cm groß sein.
VITODENS
(Fortsetzung)
2
und für jedes über
2
2
2
oder 2 ×
Nenn-Wärmeleistung kW
1 Kesselanschluss-Stück (im Lie-
ferumfang des Heizkessels)
3 Abgasrohr
1,95 m lang (2 Stück á 1,95 m = 3,9
m)
2 m lang (2 Stück á 2 m = 4 m)
1,95 m lang (1 Stück)
2 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
4 Revisionsstück, gerade (1 Stück)
AZ-Revisions-T-Stück
87º (1 Stück)
Montageabstände
Für eine einfache Montage empfehlen wir einen Abstand von ca.
100 bis 150 mm zwischen den Gas-Brennwertgeräten. In Verbin-
dung mit Kaskaden-Unit muss der Abstand 100 mm betragen. Die
Abgassammelrohre können entsprechend angepasst werden.
Abgasrückströmsicherung
Oberhalb jedes Heizkessels ist im Bereich der Verbindung zur
Sammelleitung eine Abgasrückströmsicherung installiert.
Die kugelförmige Absperreinrichtung der Abgasrückströmsiche-
rung wird bei dem im Betrieb befindlichen Heizkessel durch den
Überdruck des drehzahlgeregelten Gebläses angehoben und gibt
damit den Abgasweg frei.
Bei den nicht in Betrieb befindlichen Heizkesseln verschließt die
Absperreinrichtung den Abgasweg.
13-19 20-35 49-66
Systemgröße Ø mm
60 80 100
60 80
100
60 80
100
60 80 100
60 80 100
60 80 100
60 80 100
Vitodens 300, 49 bis 66 kW
