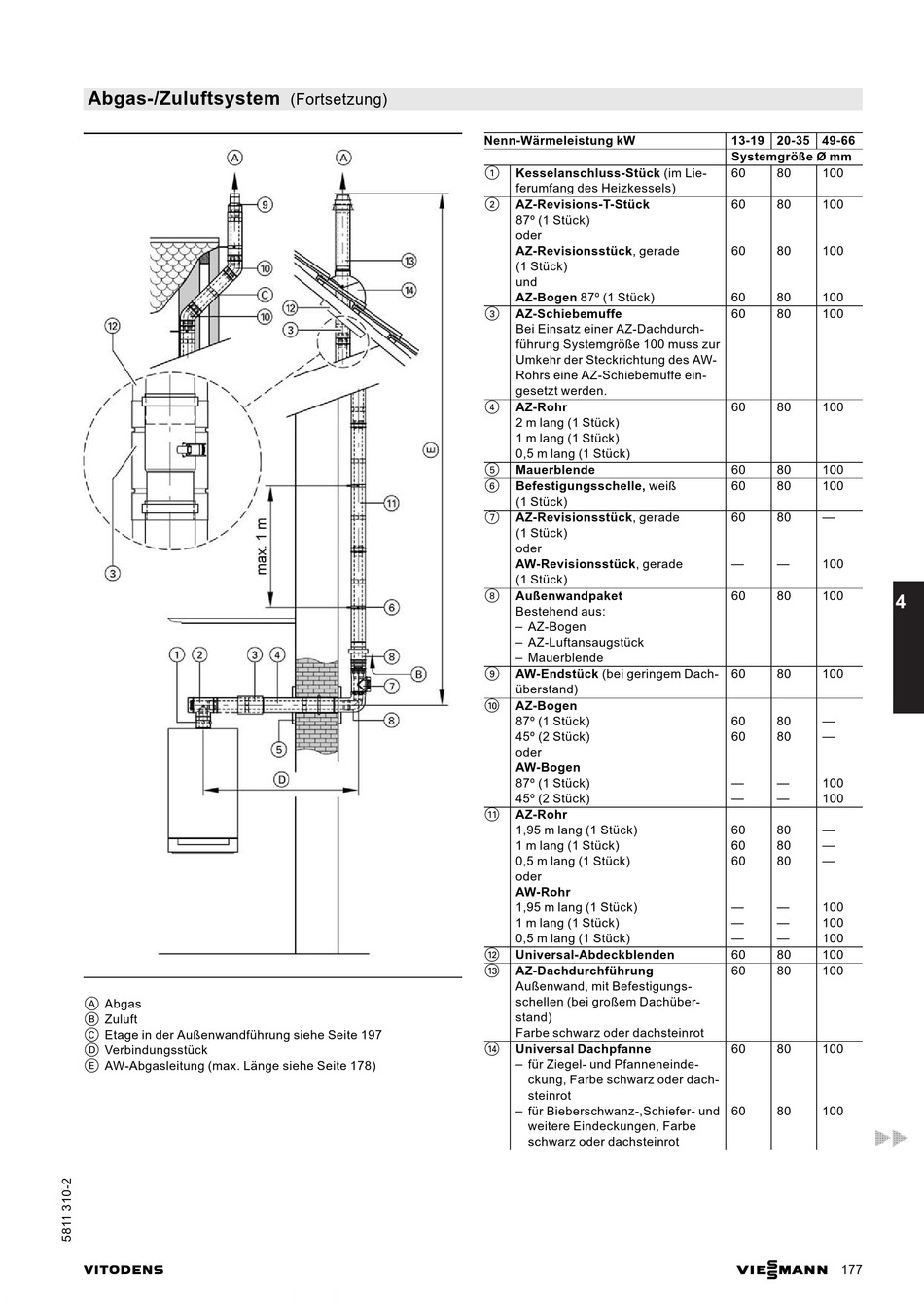

Viessmann VITODENS 333 Planungsanleitung Seite 177

Abgas-/Zuluftsystem
A Abgas
B Zuluft
C Etage in der Außenwandführung siehe Seite 197
D Verbindungsstück
E AW-Abgasleitung (max. Länge siehe Seite 178)
VITODENS
(Fortsetzung)
Nenn-Wärmeleistung kW
1 Kesselanschluss-Stück (im Lie-
ferumfang des Heizkessels)
2 AZ-Revisions-T-Stück
87º (1 Stück)
oder
AZ-Revisionsstück, gerade
(1 Stück)
und
AZ-Bogen 87º (1 Stück)
3 AZ-Schiebemuffe
Bei Einsatz einer AZ-Dachdurch-
führung Systemgröße 100 muss zur
Umkehr der Steckrichtung des AW-
Rohrs eine AZ-Schiebemuffe ein-
gesetzt werden.
4 AZ-Rohr
2 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
5 Mauerblende
6 Befestigungsschelle, weiß
(1 Stück)
7 AZ-Revisionsstück, gerade
(1 Stück)
oder
AW-Revisionsstück, gerade
(1 Stück)
8 Außenwandpaket
Bestehend aus:
AZ-Bogen
AZ-Luftansaugstück
Mauerblende
9 AW-Endstück (bei geringem Dach-
überstand)
qP AZ-Bogen
87º (1 Stück)
45º (2 Stück)
oder
AW-Bogen
87º (1 Stück)
45º (2 Stück)
qQ AZ-Rohr
1,95 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
oder
AW-Rohr
1,95 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
qW Universal-Abdeckblenden
qE AZ-Dachdurchführung
Außenwand, mit Befestigungs-
schellen (bei großem Dachüber-
stand)
Farbe schwarz oder dachsteinrot
qR Universal Dachpfanne
für Ziegel- und Pfanneneinde-
ckung, Farbe schwarz oder dach-
steinrot
für Bieberschwanz-,Schiefer- und
weitere Eindeckungen, Farbe
schwarz oder dachsteinrot
13-19 20-35 49-66
Systemgröße Ø mm
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80 100
60 80
100
60 80 100
4
60 80 100
60 80
60 80
100
100
60 80
60 80
60 80
100
100
100
60 80 100
60 80 100
60 80 100
60 80 100
