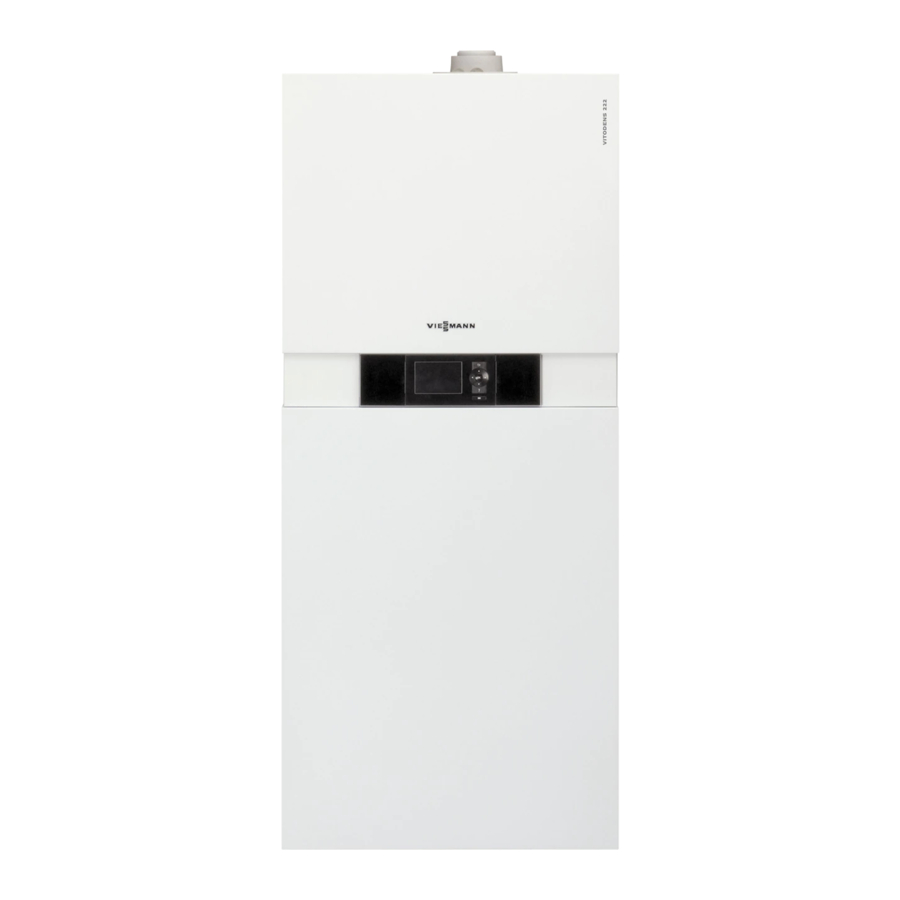

Viessmann Vitodens 200 / 222 / 300 / 333 Handbuch

Sicherheitshinweise

Bitte befolgen Sie diese Sicherheitshinweise genau, um Unfälle und Sachschäden zu vermeiden.

Erläuterung der Sicherheitshinweise

Dieses Symbol warnt vor Verletzungsgefahr.

Hinweis
Details, die mit dem Wort „Hinweis“ gekennzeichnet sind, enthalten zusätzliche Informationen.

Installation, Inbetriebnahme, Inspektion, Wartung und Reparaturen dürfen nur von einer autorisierten, sachkundigen Person (Heizungsbauer/Installateur) durchgeführt werden.

Bevor Sie am Gerät/Heizsystem arbeiten, trennen Sie es von der Stromversorgung (z. B. durch Entfernen einer separaten Netzsicherung oder mittels eines Netzisolators) und sichern Sie es gegen unbefugtes Wiedereinschalten.

Bei der Verwendung von Gas als Brennstoff schließen Sie auch das Hauptgasabsperrventil und sichern Sie es gegen unbeabsichtigtes Wiederöffnen.

Überprüfen Sie nach der Installation die Gasdichtheit.

Tragen Sie bei allen Arbeiten eine geeignete persönliche Schutzausrüstung.

Die Reparatur von Komponenten, die eine Sicherheitsfunktion erfüllen, kann den sicheren Betrieb des Systems beeinträchtigen. Verwenden Sie für den Austausch nur Original-Ersatzteile, die von Viessmann geliefert oder freigegeben wurden.
Montieren Sie die Komponenten mit neuen Dichtungen.

Anwendung

Magnetventil mit 20 V Betriebsspannung:

• Vitodens 200, type WB2
• Vitodens 222, type WS2

Magnetventil mit 230 V Betriebsspannung:

• Vitodens 300, type WB3A
• Vitodens 333, type WS3A

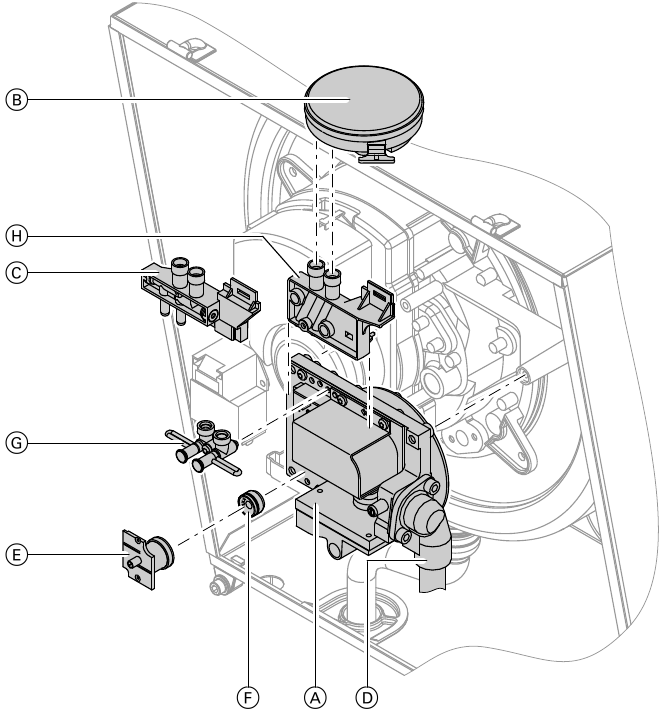

Austausch des Magnetventils

Hinweis
Das neue Magnetventil ist nicht mit einem Gasrestriktor ausgestattet. Entfernen Sie den Gasrestriktor aus dem auszutauschenden Magnetventil oder aus dem Umrüstsatz und installieren Sie ihn in das neue Magnetventil.

1. Frontverkleidung und Abdeckung entfernen.
2. Kabel vom Magnetventil trennen und vom Differenzdrucksensor trennen .
3. Differenzdrucksensor entfernen und (falls installiert) den Adapter des Differenzdrucksensors vom Magnetventil durch Hochziehen.
4. Die beiden Schrauben vom eingangsseitigen Flansch lösen .
5. Die drei Schrauben vom Magnetventil lösen .
6. Magnetventil entfernen durch Herausziehen nach vorne.
7. Gasrestriktorhalterung lösen vom alten Magnetventil entfernen, Gasrestriktor entnehmen und in die Gasrestriktorhalterung am neuen Magnetventil einsetzen.
8. Nur für Vitodens 300 bis 35 kW und Vitodens 333:
   Anschlussadapter lösen vom neuen Magnetventil entfernen und neuen Differenzdrucksensor-Adapter am neuen Magnetventil anbringen.
9. Prüfen, ob die O-Ringe in die Öffnungen des Anschlussadapters eingesetzt sind oder des Differenzdrucksensor-Adapters .
10. Differenzdrucksensor anschließen an neues Magnetventil (einrasten lassen).
11. Prüfen, ob die Dichtung auf der Ausgangsseite am neuen Magnetventil angebracht ist.
12. Magnetventil am Brenner befestigen (Drehmoment 5 Nm).
13. Flansch montieren (Drehmoment 5 Nm).
14. Kabel am Magnetventil anschließen und am Differenzdrucksensor anschließen.
15. Kessel starten. Funktion prüfen.

    Austretendes Gas führt zu Explosionsgefahr.
    Alle Gasanschlüsse auf Dichtheit prüfen.
16. Frontverkleidung und Abdeckung anbringen.
