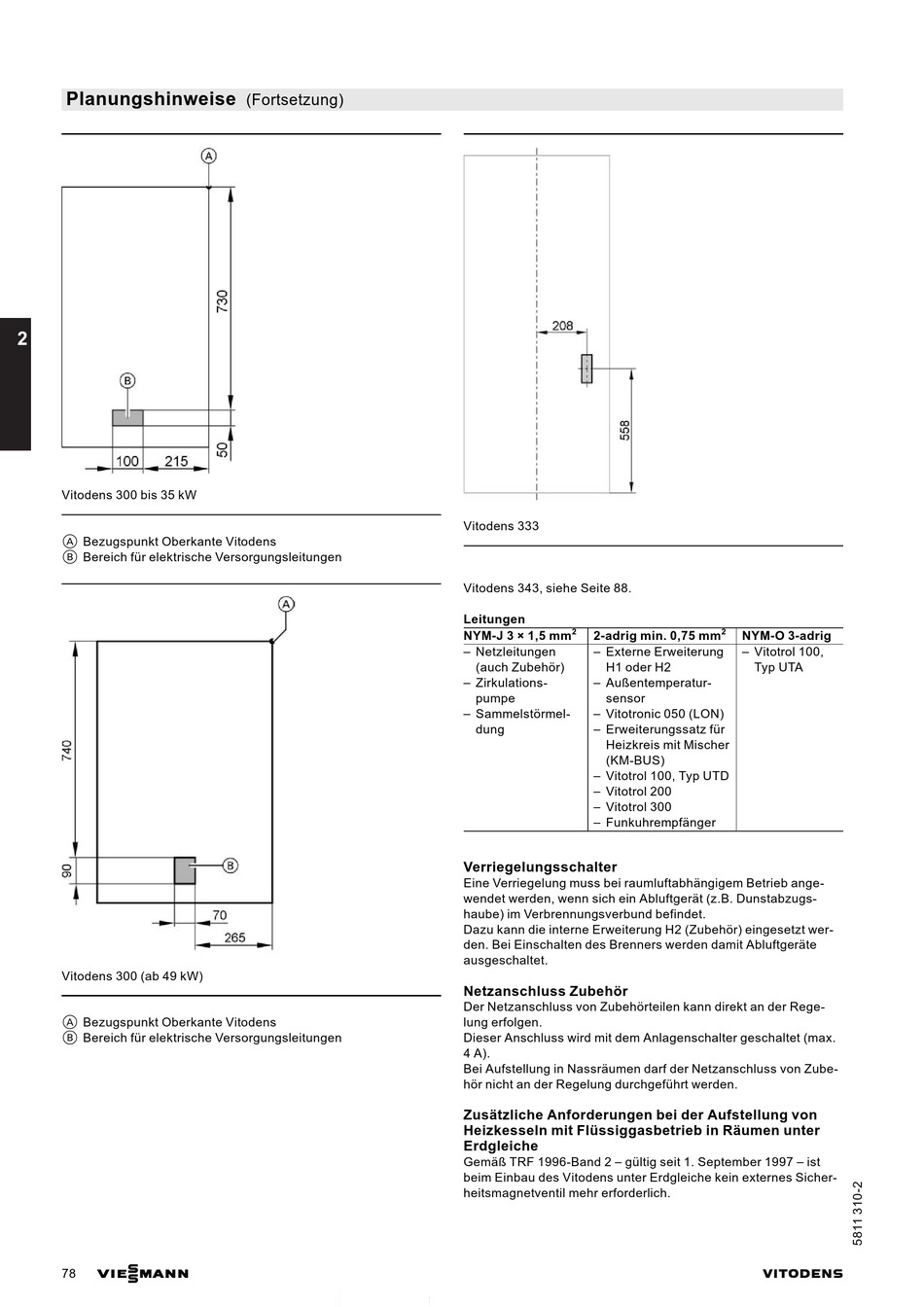

Viessmann VITODENS 333 Planungsanleitung Seite 78

Planungshinweise
2
Vitodens 300 bis 35 kW
A Bezugspunkt Oberkante Vitodens
B Bereich für elektrische Versorgungsleitungen
Vitodens 300 (ab 49 kW)
A Bezugspunkt Oberkante Vitodens
B Bereich für elektrische Versorgungsleitungen
VIESMANN
78
(Fortsetzung)
Vitodens 333
Vitodens 343, siehe Seite 88.
Leitungen
2
NYM-J 3 × 1,5 mm 2-adrig min. 0,75 mm
Netzleitungen Externe Erweiterung
(auch Zubehör) H1 oder H2
Zirkulations- Außentemperatur-
pumpe sensor
Sammelstörmel- Vitotronic 050 (LON)
dung Erweiterungssatz für
Heizkreis mit Mischer
(KM-BUS)
Vitotrol 100, Typ UTD
Vitotrol 200
Vitotrol 300
Funkuhrempfänger
Verriegelungsschalter
Eine Verriegelung muss bei raumluftabhängigem Betrieb ange-
wendet werden, wenn sich ein Abluftgerät (z.B. Dunstabzugs-
haube) im Verbrennungsverbund befindet.
Dazu kann die interne Erweiterung H2 (Zubehör) eingesetzt wer-
den. Bei Einschalten des Brenners werden damit Abluftgeräte
ausgeschaltet.
Netzanschluss Zubehör
Der Netzanschluss von Zubehörteilen kann direkt an der Rege-
lung erfolgen.
Dieser Anschluss wird mit dem Anlagenschalter geschaltet (max.
4 A).
Bei Aufstellung in Nassräumen darf der Netzanschluss von Zube-
hör nicht an der Regelung durchgeführt werden.
Zusätzliche Anforderungen bei der Aufstellung von
Heizkesseln mit Flüssiggasbetrieb in Räumen unter
Erdgleiche
Gemäß TRF 1996-Band 2 gültig seit 1. September 1997
beim Einbau des Vitodens unter Erdgleiche kein externes Sicher-
heitsmagnetventil mehr erforderlich.
2
NYM-O 3-adrig
Vitotrol 100,
Typ UTA
ist
VITODENS
