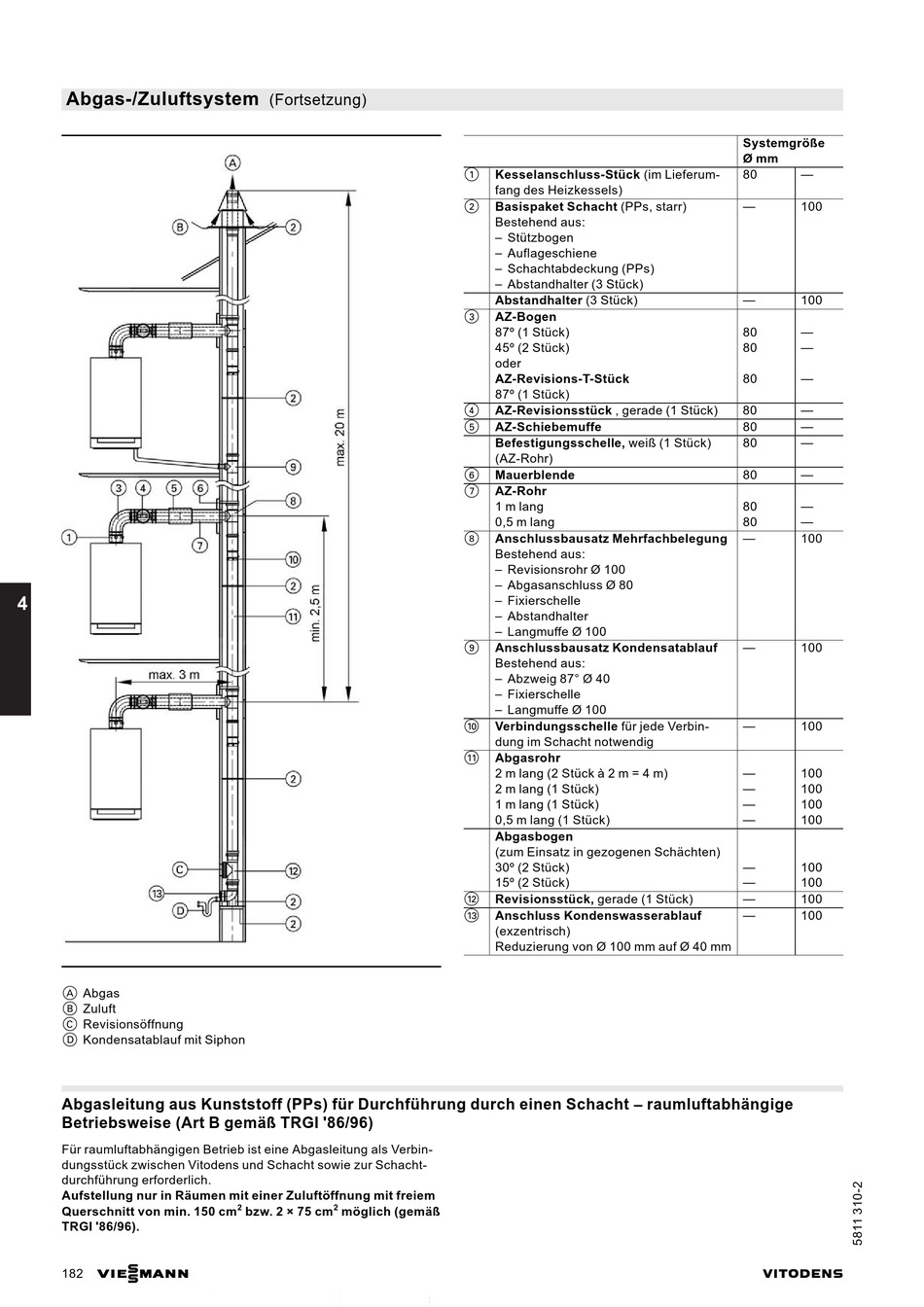

Abgasleitung Aus Kunststoff (Pps) Für Durchführung Durch Einen Schacht; Raumluftabhängige Betriebsweise (Art B Gemäß Trgi '86/96) - Viessmann VITODENS 333 Planungsanleitung

Abgas-/Zuluftsystem
4
A Abgas
B Zuluft
C Revisionsöffnung
D Kondensatablauf mit Siphon
Abgasleitung aus Kunststoff (PPs) für Durchführung durch einen Schacht
Betriebsweise (Art B gemäß TRGI '86/96)
Für raumluftabhängigen Betrieb ist eine Abgasleitung als Verbin-
dungsstück zwischen Vitodens und Schacht sowie zur Schacht-
durchführung erforderlich.
Aufstellung nur in Räumen mit einer Zuluftöffnung mit freiem
Querschnitt von min. 150 cm
TRGI '86/96).
VIESMANN
182
(Fortsetzung)
2 2
bzw. 2 × 75 cm möglich (gemäß
1 Kesselanschluss-Stück (im Lieferum-
fang des Heizkessels)
2 Basispaket Schacht (PPs, starr)
Bestehend aus:
Stützbogen
Auflageschiene
Schachtabdeckung (PPs)
Abstandhalter (3 Stück)
Abstandhalter (3 Stück)
3 AZ-Bogen
87º (1 Stück)
45º (2 Stück)
oder
AZ-Revisions-T-Stück
87º (1 Stück)
4 AZ-Revisionsstück , gerade (1 Stück)
5 AZ-Schiebemuffe
Befestigungsschelle, weiß (1 Stück)
(AZ-Rohr)
6 Mauerblende
7 AZ-Rohr
1 m lang
0,5 m lang
8 Anschlussbausatz Mehrfachbelegung
Bestehend aus:
Revisionsrohr Ø 100
Abgasanschluss Ø 80
Fixierschelle
Abstandhalter
Langmuffe Ø 100
9 Anschlussbausatz Kondensatablauf
Bestehend aus:
Abzweig 87° Ø 40
Fixierschelle
Langmuffe Ø 100
qP Verbindungsschelle für jede Verbin-
dung im Schacht notwendig
qQ Abgasrohr
2 m lang (2 Stück à 2 m = 4 m)
2 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
Abgasbogen
(zum Einsatz in gezogenen Schächten)
30º (2 Stück)
15º (2 Stück)
qW Revisionsstück, gerade (1 Stück)
qE Anschluss Kondenswasserablauf
(exzentrisch)
Reduzierung von Ø 100 mm auf Ø 40 mm
Systemgröße
Ø mm
80
100
100
80
80
80
80
80
80
80
80
80
100
100
100
100
100
100
100
100
100
100
100
raumluftabhängige
VITODENS
