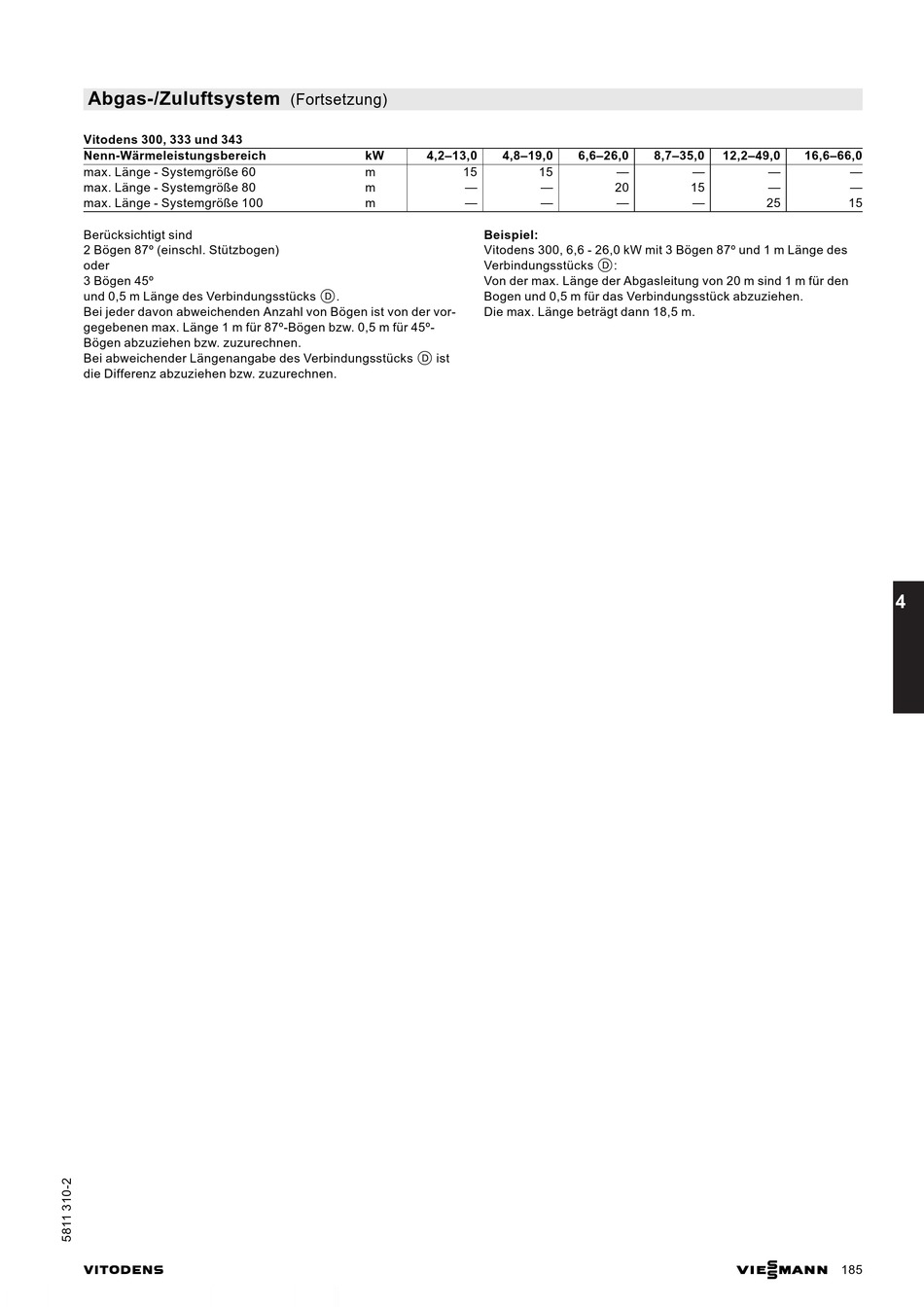

Viessmann VITODENS 333 Planungsanleitung Seite 185

Abgas-/Zuluftsystem
Vitodens 300, 333 und 343
Nenn-Wärmeleistungsbereich
max. Länge - Systemgröße 60
max. Länge - Systemgröße 80
max. Länge - Systemgröße 100
Berücksichtigt sind
2 Bögen 87º (einschl. Stützbogen)
oder
3 Bögen 45º
und 0,5 m Länge des Verbindungsstücks D.
Bei jeder davon abweichenden Anzahl von Bögen ist von der vor-
gegebenen max. Länge 1 m für 87º-Bögen bzw. 0,5 m für 45º-
Bögen abzuziehen bzw. zuzurechnen.
Bei abweichender Längenangabe des Verbindungsstücks D ist
die Differenz abzuziehen bzw. zuzurechnen.
VITODENS
(Fortsetzung)
kW 4,2 13,0
m 15
m
m
4,8 19,0 6,6 26,0 8,7 35,0
15
20
Beispiel:
Vitodens 300, 6,6 - 26,0 kW mit 3 Bögen 87º und 1 m Länge des
Verbindungsstücks D:
Von der max. Länge der Abgasleitung von 20 m sind 1 m für den
Bogen und 0,5 m für das Verbindungsstück abzuziehen.
Die max. Länge beträgt dann 18,5 m.
12,2 49,0 16,6 66,0
15
25 15
