Viessmann VITODENS 333 Planungsanleitung Seite 190

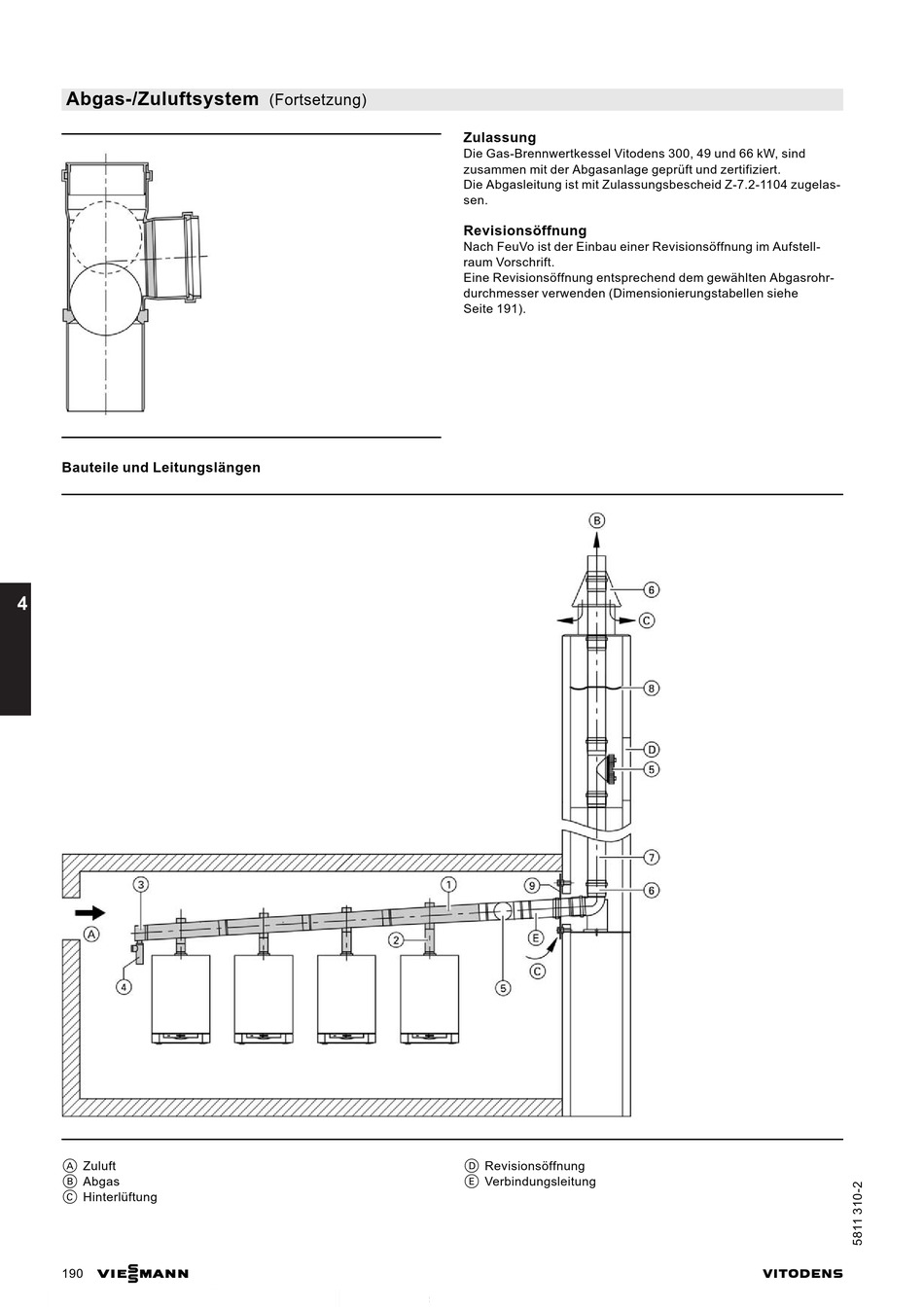

Abgas-/Zuluftsystem
Bauteile und Leitungslängen
4
A Zuluft
B Abgas
C Hinterlüftung
VIESMANN
190
(Fortsetzung)
Zulassung
Die Gas-Brennwertkessel Vitodens 300, 49 und 66 kW, sind
zusammen mit der Abgasanlage geprüft und zertifiziert.
Die Abgasleitung ist mit Zulassungsbescheid Z-7.2-1104 zugelas-
sen.
Revisionsöffnung
Nach FeuVo ist der Einbau einer Revisionsöffnung im Aufstell-
raum Vorschrift.
Eine Revisionsöffnung entsprechend dem gewählten Abgasrohr-
durchmesser verwenden (Dimensionierungstabellen siehe
Seite 191).
D Revisionsöffnung
E Verbindungsleitung
VITODENS
