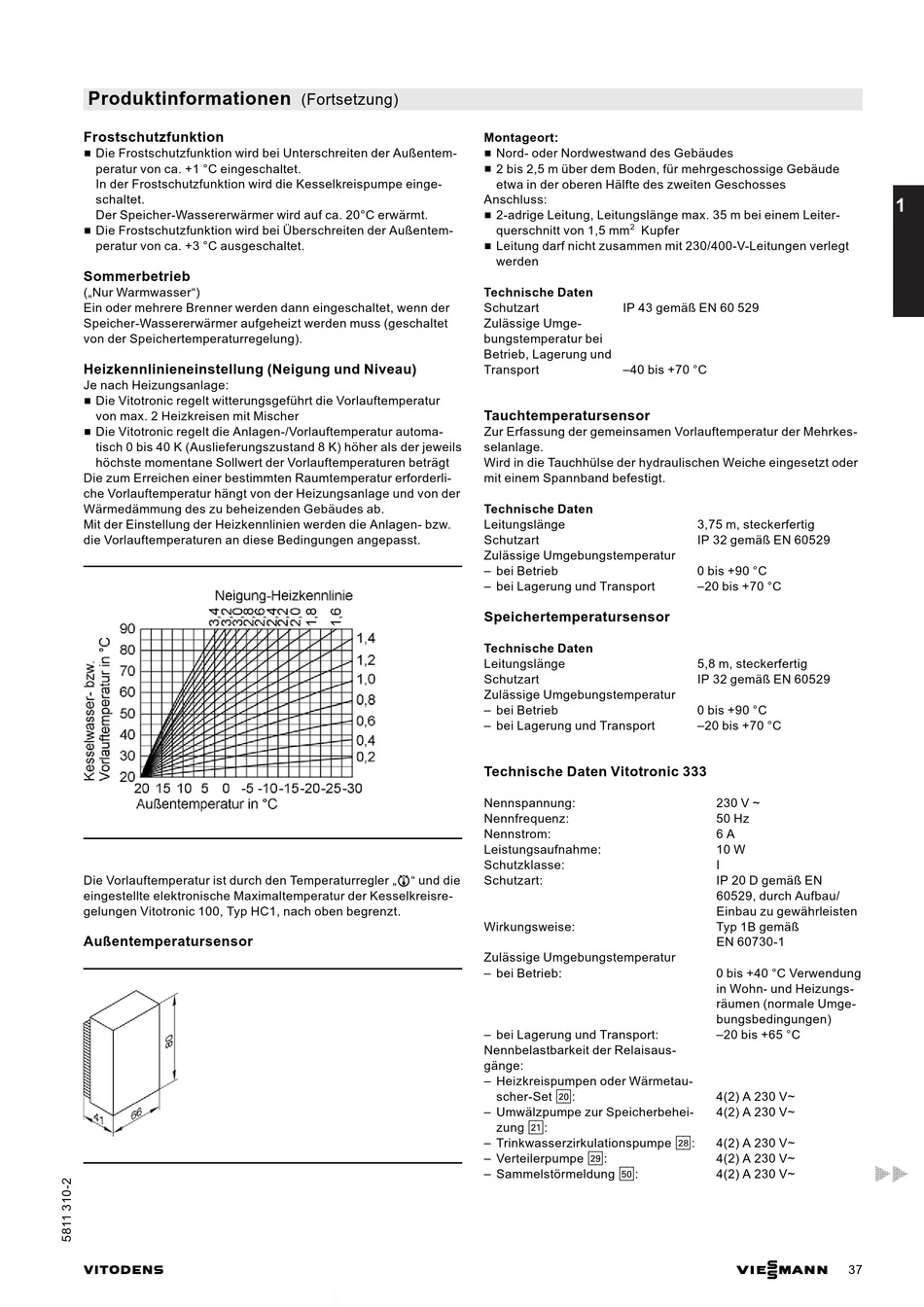

Produktinformationen
Frostschutzfunktion
Die Frostschutzfunktion wird bei Unterschreiten der Außentem-
peratur von ca. +1 °C eingeschaltet.
In der Frostschutzfunktion wird die Kesselkreispumpe einge-
schaltet.
Der Speicher-Wassererwärmer wird auf ca. 20°C erwärmt.
Die Frostschutzfunktion wird bei Überschreiten der Außentem-
peratur von ca. +3 °C ausgeschaltet.
Sommerbetrieb
( Nur Warmwasser )
Ein oder mehrere Brenner werden dann eingeschaltet, wenn der
Speicher-Wassererwärmer aufgeheizt werden muss (geschaltet
von der Speichertemperaturregelung).
Heizkennlinieneinstellung (Neigung und Niveau)
Je nach Heizungsanlage:
Die Vitotronic regelt witterungsgeführt die Vorlauftemperatur
von max. 2 Heizkreisen mit Mischer
Die Vitotronic regelt die Anlagen-/Vorlauftemperatur automa-
tisch 0 bis 40 K (Auslieferungszustand 8 K) höher als der jeweils
höchste momentane Sollwert der Vorlauftemperaturen beträgt
Die zum Erreichen einer bestimmten Raumtemperatur erforderli-
che Vorlauftemperatur hängt von der Heizungsanlage und von der
Wärmedämmung des zu beheizenden Gebäudes ab.
Mit der Einstellung der Heizkennlinien werden die Anlagen- bzw.
die Vorlauftemperaturen an diese Bedingungen angepasst.
Die Vorlauftemperatur ist durch den Temperaturregler
eingestellte elektronische Maximaltemperatur der Kesselkreisre-
gelungen Vitotronic 100, Typ HC1, nach oben begrenzt.
Außentemperatursensor
VITODENS
(Fortsetzung)
und die
Montageort:
Nord- oder Nordwestwand des Gebäudes
2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude
etwa in der oberen Hälfte des zweiten Geschosses
Anschluss:
2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiter-
2
querschnitt von 1,5 mm Kupfer
Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt
werden
Technische Daten
Schutzart IP 43 gemäß EN 60 529
Zulässige Umge-
bungstemperatur bei
Betrieb, Lagerung und
Transport 40 bis +70 °C
Tauchtemperatursensor
Zur Erfassung der gemeinsamen Vorlauftemperatur der Mehrkes-
selanlage.
Wird in die Tauchhülse der hydraulischen Weiche eingesetzt oder
mit einem Spannband befestigt.
Technische Daten
Leitungslänge
Schutzart
Zulässige Umgebungstemperatur
bei Betrieb
bei Lagerung und Transport
Speichertemperatursensor
Technische Daten
Leitungslänge
Schutzart
Zulässige Umgebungstemperatur
bei Betrieb
bei Lagerung und Transport
Technische Daten Vitotronic 333
Nennspannung:
Nennfrequenz:
Nennstrom:
Leistungsaufnahme:
Schutzklasse:
Schutzart:
Wirkungsweise:
Zulässige Umgebungstemperatur
bei Betrieb:
bei Lagerung und Transport:
Nennbelastbarkeit der Relaisaus-
gänge:
Heizkreispumpen oder Wärmetau-
scher-Set sÖ:
Umwälzpumpe zur Speicherbehei-
zung sA:
Trinkwasserzirkulationspumpe sK:
Verteilerpumpe sL:
Sammelstörmeldung gÖ:
3,75 m, steckerfertig
IP 32 gemäß EN 60529
0 bis +90 °C
20 bis +70 °C
5,8 m, steckerfertig
IP 32 gemäß EN 60529
0 bis +90 °C
20 bis +70 °C
230 V ~
50 Hz
6 A
10 W
I
IP 20 D gemäß EN
60529, durch Aufbau/
Einbau zu gewährleisten
Typ 1B gemäß
EN 60730-1
0 bis +40 °C Verwendung
in Wohn- und Heizungs-
räumen (normale Umge-
bungsbedingungen)
20 bis +65 °C
4(2) A 230 V~
4(2) A 230 V~
4(2) A 230 V~
4(2) A 230 V~
4(2) A 230 V~
