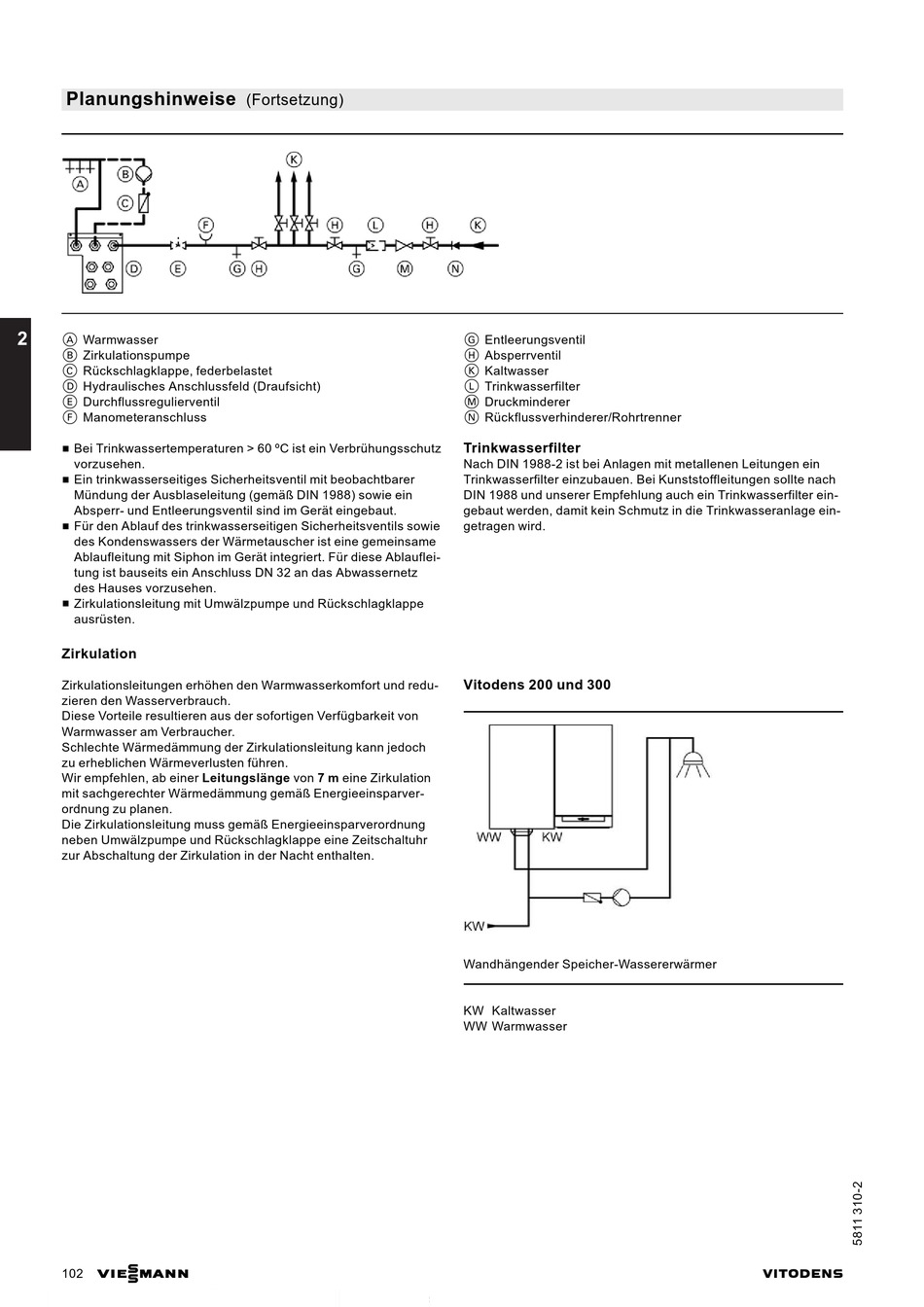

Viessmann VITODENS 333 Planungsanleitung Seite 102

Planungshinweise
2
A Warmwasser
B Zirkulationspumpe
C Rückschlagklappe, federbelastet
D Hydraulisches Anschlussfeld (Draufsicht)
E Durchflussregulierventil
F Manometeranschluss
Bei Trinkwassertemperaturen > 60 ºC ist ein Verbrühungsschutz
vorzusehen.
Ein trinkwasserseitiges Sicherheitsventil mit beobachtbarer
Mündung der Ausblaseleitung (gemäß DIN 1988) sowie ein
Absperr- und Entleerungsventil sind im Gerät eingebaut.
Für den Ablauf des trinkwasserseitigen Sicherheitsventils sowie
des Kondenswassers der Wärmetauscher ist eine gemeinsame
Ablaufleitung mit Siphon im Gerät integriert. Für diese Ablauflei-
tung ist bauseits ein Anschluss DN 32 an das Abwassernetz
des Hauses vorzusehen.
Zirkulationsleitung mit Umwälzpumpe und Rückschlagklappe
ausrüsten.
Zirkulation
Zirkulationsleitungen erhöhen den Warmwasserkomfort und redu-
zieren den Wasserverbrauch.
Diese Vorteile resultieren aus der sofortigen Verfügbarkeit von
Warmwasser am Verbraucher.
Schlechte Wärmedämmung der Zirkulationsleitung kann jedoch
zu erheblichen Wärmeverlusten führen.
Wir empfehlen, ab einer Leitungslänge von 7 m eine Zirkulation
mit sachgerechter Wärmedämmung gemäß Energieeinsparver-
ordnung zu planen.
Die Zirkulationsleitung muss gemäß Energieeinsparverordnung
neben Umwälzpumpe und Rückschlagklappe eine Zeitschaltuhr
zur Abschaltung der Zirkulation in der Nacht enthalten.
VIESMANN
102
(Fortsetzung)
G Entleerungsventil
H Absperrventil
K Kaltwasser
L Trinkwasserfilter
M Druckminderer
N Rückflussverhinderer/Rohrtrenner
Trinkwasserfilter
Nach DIN 1988-2 ist bei Anlagen mit metallenen Leitungen ein
Trinkwasserfilter einzubauen. Bei Kunststoffleitungen sollte nach
DIN 1988 und unserer Empfehlung auch ein Trinkwasserfilter ein-
gebaut werden, damit kein Schmutz in die Trinkwasseranlage ein-
getragen wird.
Vitodens 200 und 300
Wandhängender Speicher-Wassererwärmer
KW Kaltwasser
WW Warmwasser
