Viessmann VITODENS 333 Planungsanleitung Seite 36

Produktinformationen
Sammelstörmeldung
Integriertes Diagnosesystem
Adaptive Speichertemperaturregelung mit Vorrangschaltung
(Heizkreispumpe aus, Mischer zu)
Zusatzfunktion für die Trinkwassererwärmung (kurzzeitiges Auf-
1
heizen auf eine höhere Temperatur)
Regelung eines Speicherladesystems mit geregeltem 3-Wege-
Mischventil
Estrich-Aufheizung bei Fußbodenheizung

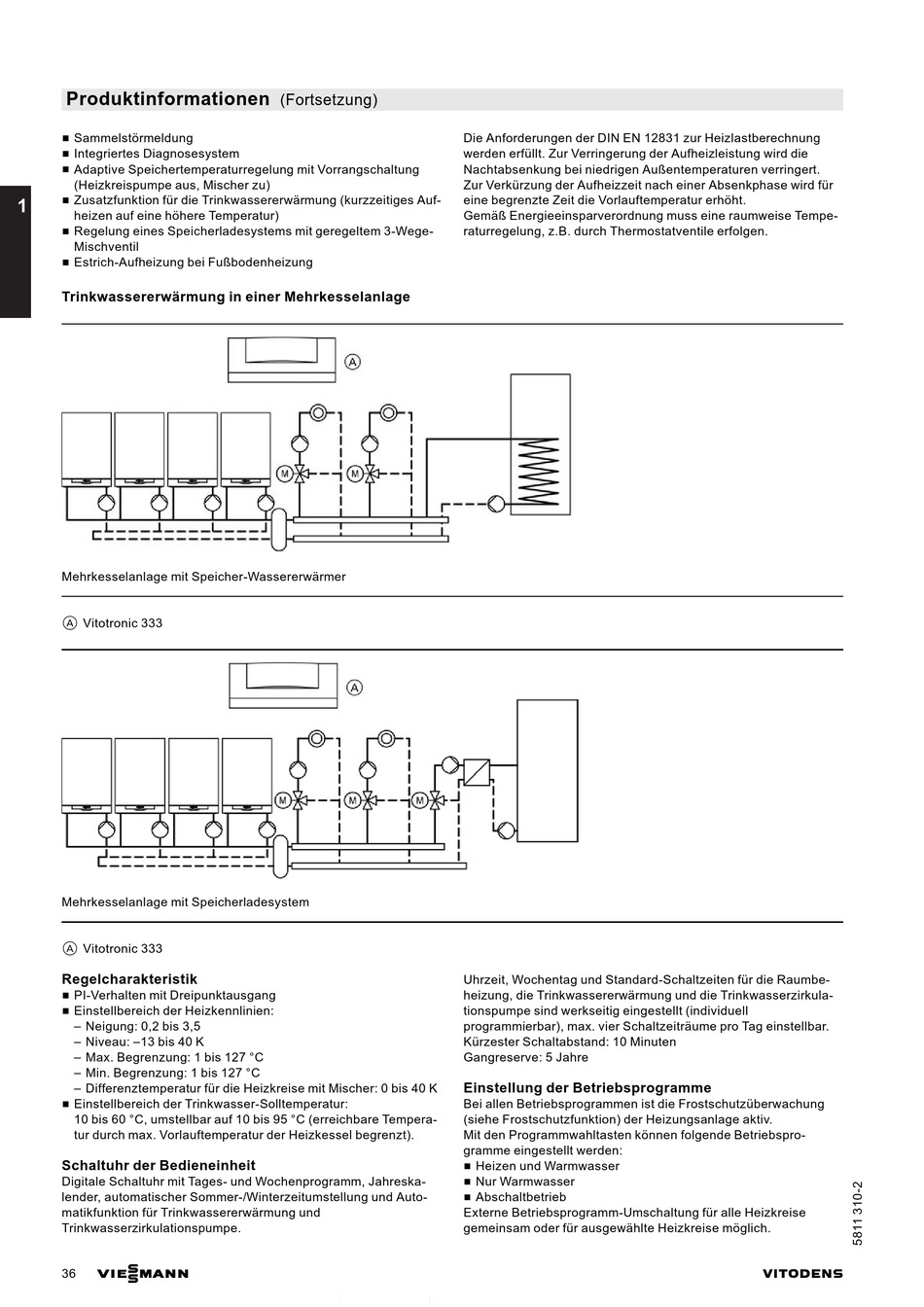

Trinkwassererwärmung in einer Mehrkesselanlage
Mehrkesselanlage mit Speicher-Wassererwärmer
A Vitotronic 333
Mehrkesselanlage mit Speicherladesystem
A Vitotronic 333
Regelcharakteristik
PI-Verhalten mit Dreipunktausgang
Einstellbereich der Heizkennlinien:
Neigung: 0,2 bis 3,5
Niveau: 13 bis 40 K
Max. Begrenzung: 1 bis 127 °C
Min. Begrenzung: 1 bis 127 °C
Differenztemperatur für die Heizkreise mit Mischer: 0 bis 40 K
Einstellbereich der Trinkwasser-Solltemperatur:
10 bis 60 °C, umstellbar auf 10 bis 95 °C (erreichbare Tempera-
tur durch max. Vorlauftemperatur der Heizkessel begrenzt).
Schaltuhr der Bedieneinheit
Digitale Schaltuhr mit Tages- und Wochenprogramm, Jahreska-
lender, automatischer Sommer-/Winterzeitumstellung und Auto-
matikfunktion für Trinkwassererwärmung und
Trinkwasserzirkulationspumpe.
VIESMANN
36
(Fortsetzung)
Die Anforderungen der DIN EN 12831 zur Heizlastberechnung
werden erfüllt. Zur Verringerung der Aufheizleistung wird die
Nachtabsenkung bei niedrigen Außentemperaturen verringert.
Zur Verkürzung der Aufheizzeit nach einer Absenkphase wird für
eine begrenzte Zeit die Vorlauftemperatur erhöht.
Gemäß Energieeinsparverordnung muss eine raumweise Tempe-
raturregelung, z.B. durch Thermostatventile erfolgen.
Uhrzeit, Wochentag und Standard-Schaltzeiten für die Raumbe-
heizung, die Trinkwassererwärmung und die Trinkwasserzirkula-
tionspumpe sind werkseitig eingestellt (individuell
programmierbar), max. vier Schaltzeiträume pro Tag einstellbar.
Kürzester Schaltabstand: 10 Minuten
Gangreserve: 5 Jahre
Einstellung der Betriebsprogramme
Bei allen Betriebsprogrammen ist die Frostschutzüberwachung
(siehe Frostschutzfunktion) der Heizungsanlage aktiv.
Mit den Programmwahltasten können folgende Betriebspro-
gramme eingestellt werden:
Heizen und Warmwasser
Nur Warmwasser
Abschaltbetrieb
Externe Betriebsprogramm-Umschaltung für alle Heizkreise
gemeinsam oder für ausgewählte Heizkreise möglich.
VITODENS
