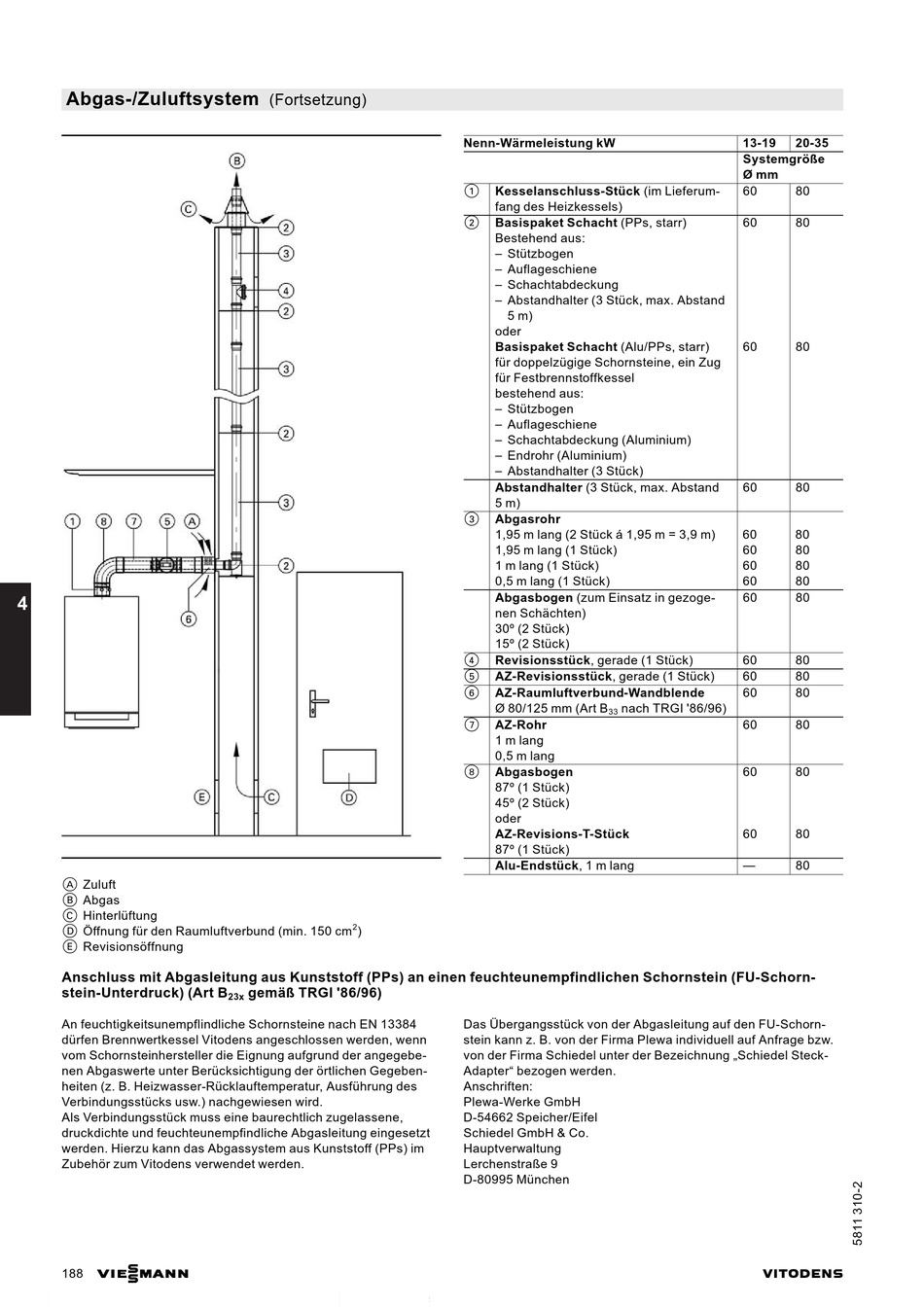

Abgas-/Zuluftsystem
4
A Zuluft
B Abgas
C Hinterlüftung
D Öffnung für den Raumluftverbund (min. 150 cm
E Revisionsöffnung
Anschluss mit Abgasleitung aus Kunststoff (PPs) an einen feuchteunempfindlichen Schornstein (FU-Schorn-
stein-Unterdruck) (Art B
An feuchtigkeitsunempflindliche Schornsteine nach EN 13384
dürfen Brennwertkessel Vitodens angeschlossen werden, wenn
vom Schornsteinhersteller die Eignung aufgrund der angegebe-
nen Abgaswerte unter Berücksichtigung der örtlichen Gegeben-
heiten (z. B. Heizwasser-Rücklauftemperatur, Ausführung des
Verbindungsstücks usw.) nachgewiesen wird.
Als Verbindungsstück muss eine baurechtlich zugelassene,
druckdichte und feuchteunempfindliche Abgasleitung eingesetzt
werden. Hierzu kann das Abgassystem aus Kunststoff (PPs) im
Zubehör zum Vitodens verwendet werden.
VIESMANN
188
(Fortsetzung)
2
)
gemäß TRGI '86/96)
23x
Nenn-Wärmeleistung kW
1 Kesselanschluss-Stück (im Lieferum-
fang des Heizkessels)
2 Basispaket Schacht (PPs, starr)
Bestehend aus:
Stützbogen
Auflageschiene
Schachtabdeckung
Abstandhalter (3 Stück, max. Abstand
5 m)
oder
Basispaket Schacht (Alu/PPs, starr)
für doppelzügige Schornsteine, ein Zug
für Festbrennstoffkessel
bestehend aus:
Stützbogen
Auflageschiene
Schachtabdeckung (Aluminium)
Endrohr (Aluminium)
Abstandhalter (3 Stück)
Abstandhalter (3 Stück, max. Abstand
5 m)
3 Abgasrohr
1,95 m lang (2 Stück á 1,95 m = 3,9 m)
1,95 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
Abgasbogen (zum Einsatz in gezoge-
nen Schächten)
30º (2 Stück)
15º (2 Stück)
4 Revisionsstück, gerade (1 Stück)
5 AZ-Revisionsstück, gerade (1 Stück)
6 AZ-Raumluftverbund-Wandblende
Ø 80/125 mm (Art B nach TRGI '86/96)
33
7 AZ-Rohr
1 m lang
0,5 m lang
8 Abgasbogen
87º (1 Stück)
45º (2 Stück)
oder
AZ-Revisions-T-Stück
87º (1 Stück)
Alu-Endstück, 1 m lang
Das Übergangsstück von der Abgasleitung auf den FU-Schorn-
stein kann z. B. von der Firma Plewa individuell auf Anfrage bzw.
von der Firma Schiedel unter der Bezeichnung Schiedel Steck-
Adapter bezogen werden.
Anschriften:
Plewa-Werke GmbH
D-54662 Speicher/Eifel
Schiedel GmbH & Co.
Hauptverwaltung
Lerchenstraße 9
D-80995 München
13-19 20-35
Systemgröße
Ø mm
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
60 80
80
