Produktinformationen

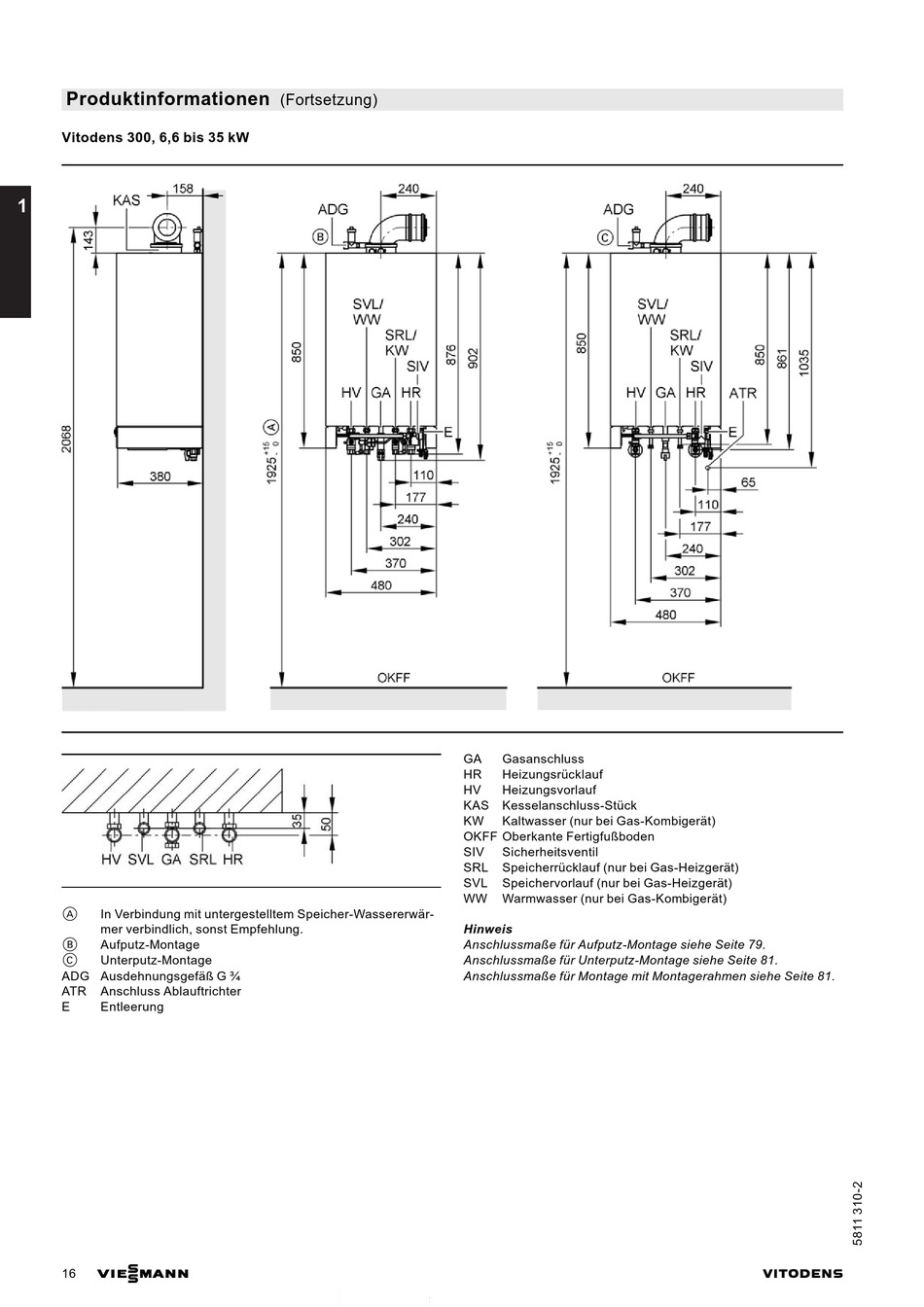

Vitodens 300, 6,6 bis 35 kW
1
A In Verbindung mit untergestelltem Speicher-Wassererwär-
mer verbindlich, sonst Empfehlung.
B Aufputz-Montage
C Unterputz-Montage
ADG Ausdehnungsgefäß G ¾
ATR Anschluss Ablauftrichter
E Entleerung
VIESMANN
16
(Fortsetzung)
GA Gasanschluss
HR Heizungsrücklauf
HV Heizungsvorlauf
KAS Kesselanschluss-Stück
KW Kaltwasser (nur bei Gas-Kombigerät)
OKFF Oberkante Fertigfußboden
SIV Sicherheitsventil
SRL Speicherrücklauf (nur bei Gas-Heizgerät)
SVL Speichervorlauf (nur bei Gas-Heizgerät)
WW Warmwasser (nur bei Gas-Kombigerät)
Hinweis
Anschlussmaße für Aufputz-Montage siehe Seite 79.
Anschlussmaße für Unterputz-Montage siehe Seite 81.
Anschlussmaße für Montage mit Montagerahmen siehe Seite 81.
