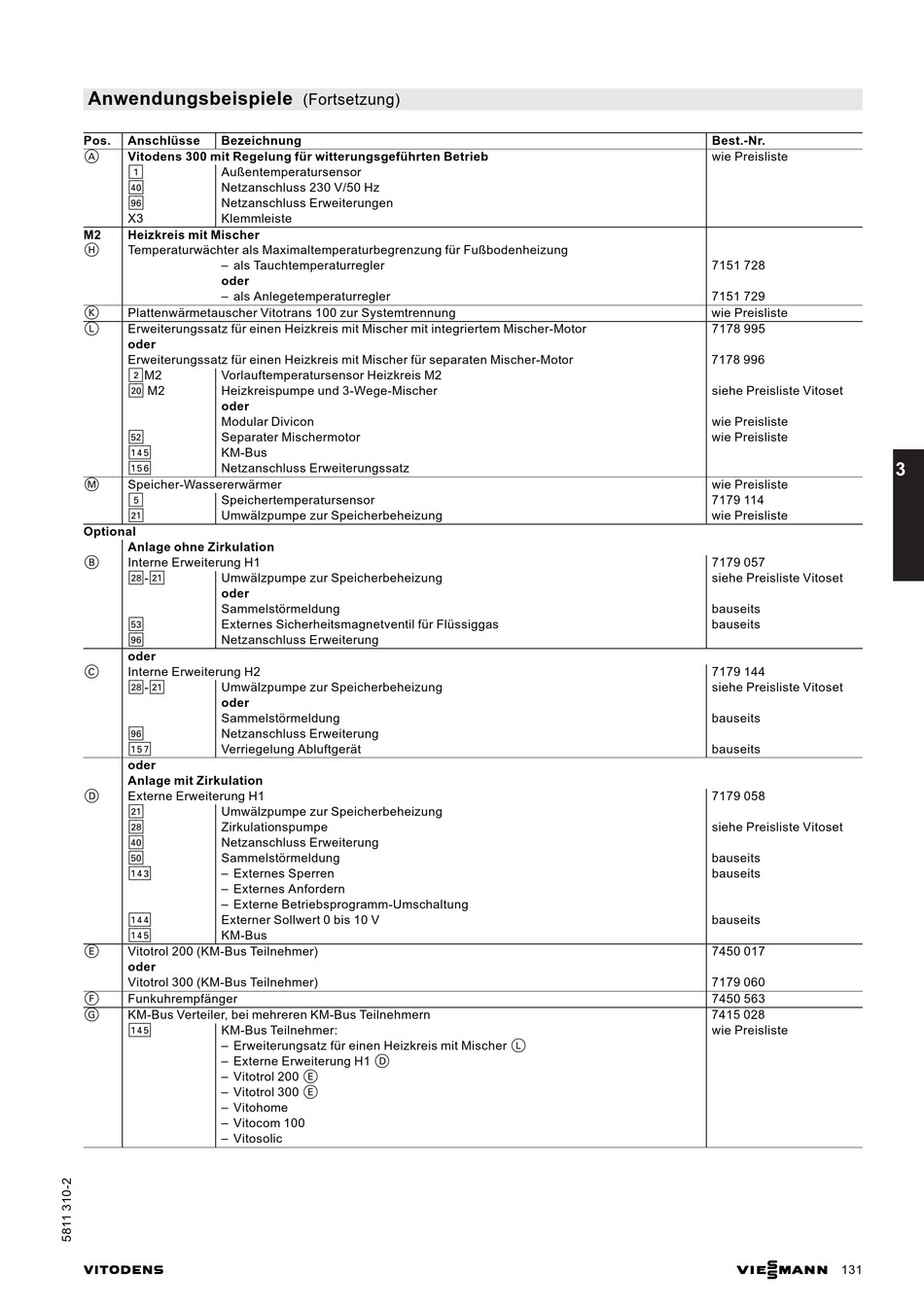

Viessmann VITODENS 333 Planungsanleitung Seite 131

Anwendungsbeispiele
Pos. Anschlüsse Bezeichnung
A Vitodens 300 mit Regelung für witterungsgeführten Betrieb
! Außentemperatursensor
fÖ Netzanschluss 230 V/50 Hz
lH Netzanschluss Erweiterungen
X3 Klemmleiste
M2 Heizkreis mit Mischer
H Temperaturwächter als Maximaltemperaturbegrenzung für Fußbodenheizung
als Tauchtemperaturregler
oder
als Anlegetemperaturregler
K Plattenwärmetauscher Vitotrans 100 zur Systemtrennung
L Erweiterungssatz für einen Heizkreis mit Mischer mit integriertem Mischer-Motor
oder
Erweiterungssatz für einen Heizkreis mit Mischer für separaten Mischer-Motor
?M2 Vorlauftemperatursensor Heizkreis M2
sÖ M2 Heizkreispumpe und 3-Wege-Mischer
oder
Modular Divicon
gS Separater Mischermotor
aVG KM-Bus
aBH Netzanschluss Erweiterungssatz
M Speicher-Wassererwärmer
% Speichertemperatursensor
sA Umwälzpumpe zur Speicherbeheizung
Optional
Anlage ohne Zirkulation
B Interne Erweiterung H1
sK-sA Umwälzpumpe zur Speicherbeheizung
oder
Sammelstörmeldung
gD Externes Sicherheitsmagnetventil für Flüssiggas
lH Netzanschluss Erweiterung
oder
C Interne Erweiterung H2
sK-sA Umwälzpumpe zur Speicherbeheizung
oder
Sammelstörmeldung
lH Netzanschluss Erweiterung
aBJ Verriegelung Abluftgerät
oder
Anlage mit Zirkulation
D Externe Erweiterung H1
sA Umwälzpumpe zur Speicherbeheizung
sK Zirkulationspumpe
fÖ Netzanschluss Erweiterung
gÖ Sammelstörmeldung
aVD Externes Sperren
Externes Anfordern
Externe Betriebsprogramm-Umschaltung
aVF Externer Sollwert 0 bis 10 V
aVG KM-Bus
E Vitotrol 200 (KM-Bus Teilnehmer)
oder
Vitotrol 300 (KM-Bus Teilnehmer)
F Funkuhrempfänger
G KM-Bus Verteiler, bei mehreren KM-Bus Teilnehmern
aVG KM-Bus Teilnehmer:
Erweiterungsatz für einen Heizkreis mit Mischer L
Externe Erweiterung H1 D
Vitotrol 200 E
Vitotrol 300 E
Vitohome
Vitocom 100
Vitosolic
VITODENS
(Fortsetzung)
Best.-Nr.
wie Preisliste
7151 728
7151 729
wie Preisliste
7178 995
7178 996
siehe Preisliste Vitoset
wie Preisliste
wie Preisliste
wie Preisliste
7179 114
wie Preisliste
7179 057
siehe Preisliste Vitoset
bauseits
bauseits
7179 144
siehe Preisliste Vitoset
bauseits
bauseits
7179 058
siehe Preisliste Vitoset
bauseits
bauseits
bauseits
7450 017
7179 060
7450 563
7415 028
wie Preisliste
