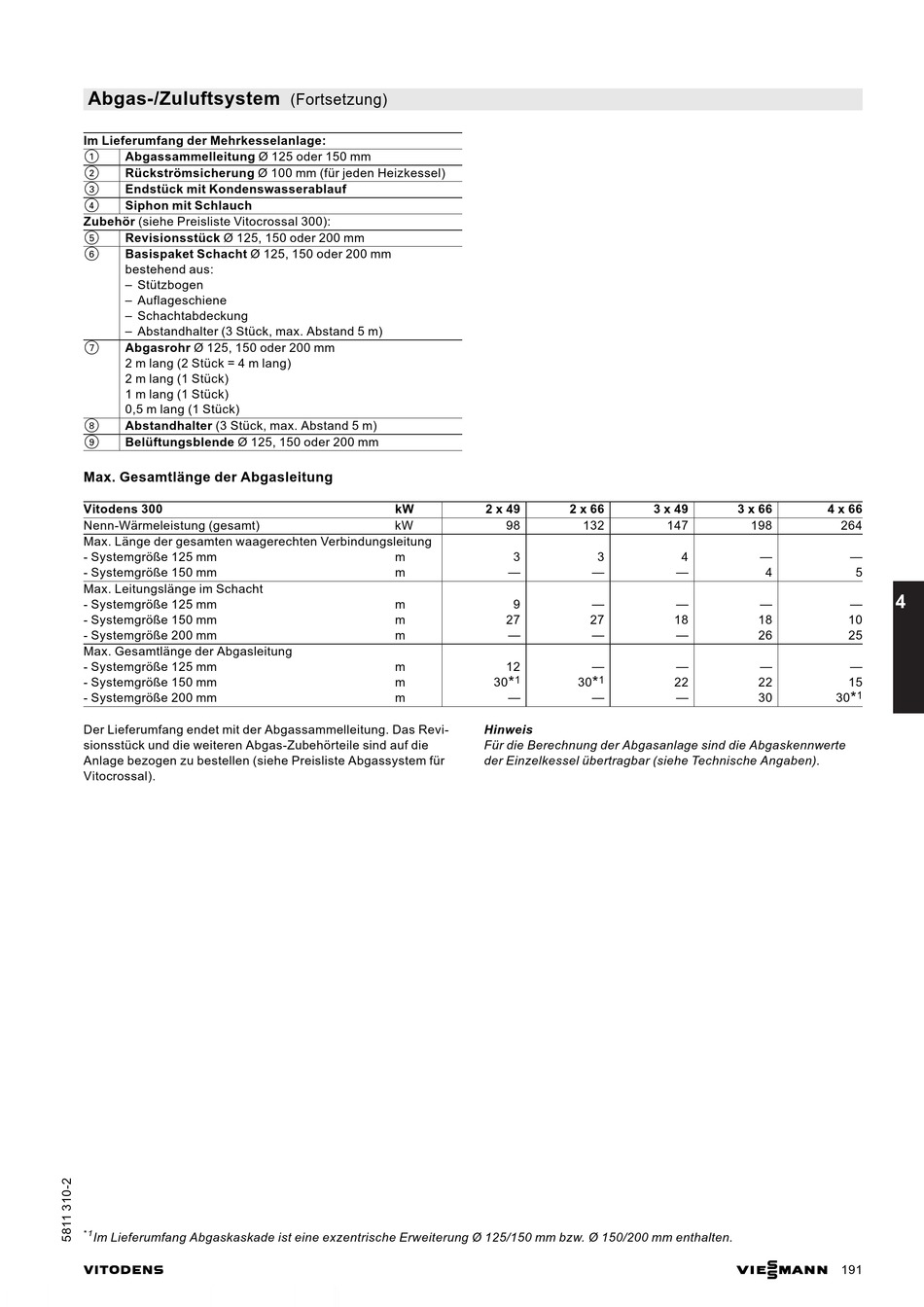

Viessmann VITODENS 333 Planungsanleitung Seite 191

Abgas-/Zuluftsystem
Im Lieferumfang der Mehrkesselanlage:
1 Abgassammelleitung Ø 125 oder 150 mm
2 Rückströmsicherung Ø 100 mm (für jeden Heizkessel)
3 Endstück mit Kondenswasserablauf
4 Siphon mit Schlauch
Zubehör (siehe Preisliste Vitocrossal 300):
5 Revisionsstück Ø 125, 150 oder 200 mm
6 Basispaket Schacht Ø 125, 150 oder 200 mm
bestehend aus:
Stützbogen
Auflageschiene
Schachtabdeckung
Abstandhalter (3 Stück, max. Abstand 5 m)
7 Abgasrohr Ø 125, 150 oder 200 mm
2 m lang (2 Stück = 4 m lang)
2 m lang (1 Stück)
1 m lang (1 Stück)
0,5 m lang (1 Stück)
8 Abstandhalter (3 Stück, max. Abstand 5 m)
9 Belüftungsblende Ø 125, 150 oder 200 mm
Max. Gesamtlänge der Abgasleitung
Vitodens 300
Nenn-Wärmeleistung (gesamt)
Max. Länge der gesamten waagerechten Verbindungsleitung
- Systemgröße 125 mm
- Systemgröße 150 mm
Max. Leitungslänge im Schacht
- Systemgröße 125 mm
- Systemgröße 150 mm
- Systemgröße 200 mm
Max. Gesamtlänge der Abgasleitung
- Systemgröße 125 mm
- Systemgröße 150 mm
- Systemgröße 200 mm
Der Lieferumfang endet mit der Abgassammelleitung. Das Revi-
sionsstück und die weiteren Abgas-Zubehörteile sind auf die
Anlage bezogen zu bestellen (siehe Preisliste Abgassystem für
Vitocrossal).
*1
Im Lieferumfang Abgaskaskade ist eine exzentrische Erweiterung Ø 125/150 mm bzw. Ø 150/200 mm enthalten.
VITODENS
(Fortsetzung)
kW
kW
m
m
m
m
m
m
m
m
2 x 49 2 x 66 3 x 49
98 132
3 3
9
27 27
12
* 1 * 1
30 30
Hinweis
Für die Berechnung der Abgasanlage sind die Abgaskennwerte
der Einzelkessel übertragbar (siehe Technische Angaben).
3 x 66 4 x 66
147 198 264
4
4
18 18
26
22 22
30 30
VIESMANN
191
5
4
10
25
15
* 1
