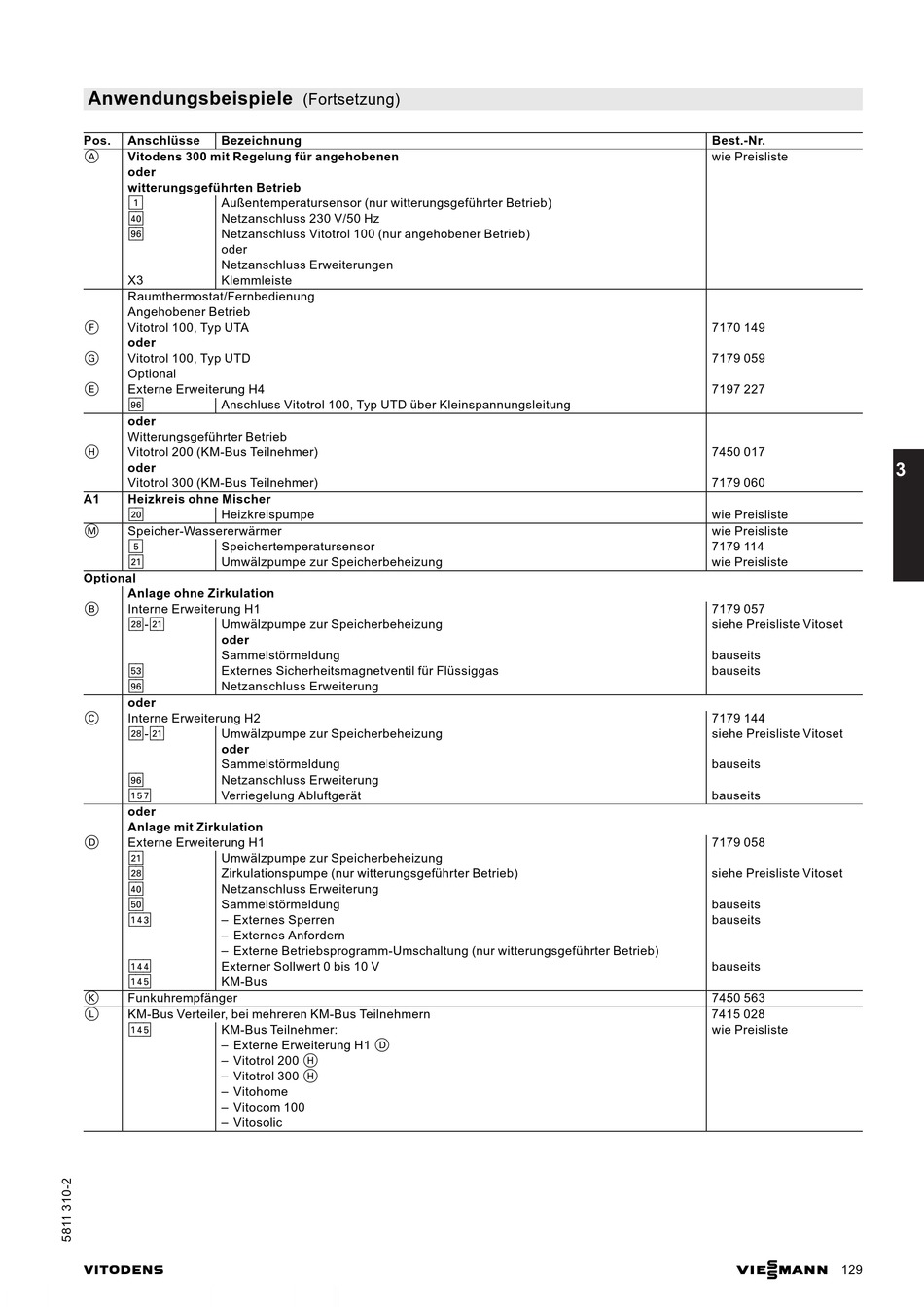

Anwendungsbeispiele
Pos. Anschlüsse Bezeichnung
A Vitodens 300 mit Regelung für angehobenen
oder
witterungsgeführten Betrieb
! Außentemperatursensor (nur witterungsgeführter Betrieb)
fÖ Netzanschluss 230 V/50 Hz
lH Netzanschluss Vitotrol 100 (nur angehobener Betrieb)
oder
Netzanschluss Erweiterungen
X3 Klemmleiste
Raumthermostat/Fernbedienung
Angehobener Betrieb
F Vitotrol 100, Typ UTA
oder
G Vitotrol 100, Typ UTD
Optional
E Externe Erweiterung H4
lH Anschluss Vitotrol 100, Typ UTD über Kleinspannungsleitung
oder
Witterungsgeführter Betrieb
H Vitotrol 200 (KM-Bus Teilnehmer)
oder
Vitotrol 300 (KM-Bus Teilnehmer)
A1 Heizkreis ohne Mischer
sÖ Heizkreispumpe
M Speicher-Wassererwärmer
% Speichertemperatursensor
sA Umwälzpumpe zur Speicherbeheizung
Optional
Anlage ohne Zirkulation
B Interne Erweiterung H1
sK-sA Umwälzpumpe zur Speicherbeheizung
oder
Sammelstörmeldung
gD Externes Sicherheitsmagnetventil für Flüssiggas
lH Netzanschluss Erweiterung
oder
C Interne Erweiterung H2
sK-sA Umwälzpumpe zur Speicherbeheizung
oder
Sammelstörmeldung
lH Netzanschluss Erweiterung
aBJ Verriegelung Abluftgerät
oder
Anlage mit Zirkulation
D Externe Erweiterung H1
sA Umwälzpumpe zur Speicherbeheizung
sK Zirkulationspumpe (nur witterungsgeführter Betrieb)
fÖ Netzanschluss Erweiterung
gÖ Sammelstörmeldung
aVD Externes Sperren
Externes Anfordern
Externe Betriebsprogramm-Umschaltung (nur witterungsgeführter Betrieb)
aVF Externer Sollwert 0 bis 10 V
aVG KM-Bus
K Funkuhrempfänger
L KM-Bus Verteiler, bei mehreren KM-Bus Teilnehmern
aVG KM-Bus Teilnehmer:
Externe Erweiterung H1 D
Vitotrol 200 H
Vitotrol 300 H
Vitohome
Vitocom 100
Vitosolic
VITODENS
(Fortsetzung)
Best.-Nr.
wie Preisliste
7170 149
7179 059
7197 227
7450 017
7179 060
wie Preisliste
wie Preisliste
7179 114
wie Preisliste
7179 057
siehe Preisliste Vitoset
bauseits
bauseits
7179 144
siehe Preisliste Vitoset
bauseits
bauseits
7179 058
siehe Preisliste Vitoset
bauseits
bauseits
bauseits
7450 563
7415 028
wie Preisliste
