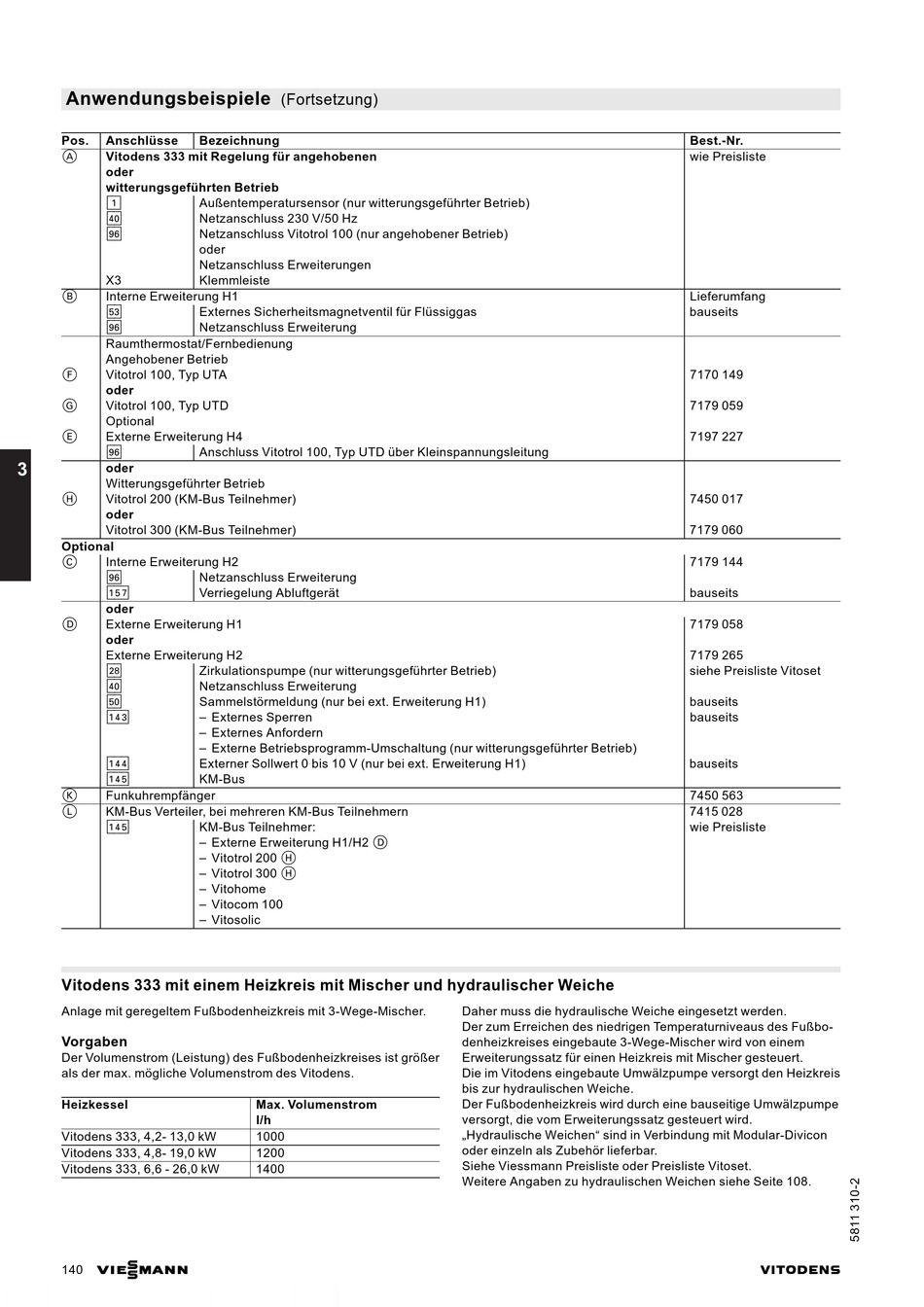

Anwendungsbeispiele
Pos. Anschlüsse
A Vitodens 333 mit Regelung für angehobenen
oder
witterungsgeführten Betrieb
!
fÖ
lH
X3
B Interne Erweiterung H1
gD
lH
Raumthermostat/Fernbedienung
Angehobener Betrieb
F Vitotrol 100, Typ UTA
oder
G Vitotrol 100, Typ UTD
Optional
E Externe Erweiterung H4
lH
3
oder
Witterungsgeführter Betrieb
H Vitotrol 200 (KM-Bus Teilnehmer)
oder
Vitotrol 300 (KM-Bus Teilnehmer)
Optional
C Interne Erweiterung H2
lH
aBJ
oder
D Externe Erweiterung H1
oder
Externe Erweiterung H2
sK
fÖ
gÖ
aVD
aVF
aVG
K Funkuhrempfänger
L KM-Bus Verteiler, bei mehreren KM-Bus Teilnehmern
aVG

Vitodens 333 mit einem Heizkreis mit Mischer und hydraulischer Weiche

Anlage mit geregeltem Fußbodenheizkreis mit 3-Wege-Mischer.
Vorgaben
Der Volumenstrom (Leistung) des Fußbodenheizkreises ist größer
als der max. mögliche Volumenstrom des Vitodens.
Heizkessel
Vitodens 333, 4,2- 13,0 kW
Vitodens 333, 4,8- 19,0 kW
Vitodens 333, 6,6 - 26,0 kW
VIESMANN
140
(Fortsetzung)
Bezeichnung
Außentemperatursensor (nur witterungsgeführter Betrieb)
Netzanschluss 230 V/50 Hz
Netzanschluss Vitotrol 100 (nur angehobener Betrieb)
oder
Netzanschluss Erweiterungen
Klemmleiste
Externes Sicherheitsmagnetventil für Flüssiggas
Netzanschluss Erweiterung
Anschluss Vitotrol 100, Typ UTD über Kleinspannungsleitung
Netzanschluss Erweiterung
Verriegelung Abluftgerät
Zirkulationspumpe (nur witterungsgeführter Betrieb)
Netzanschluss Erweiterung
Sammelstörmeldung (nur bei ext. Erweiterung H1)
Externes Sperren
Externes Anfordern
Externe Betriebsprogramm-Umschaltung (nur witterungsgeführter Betrieb)
Externer Sollwert 0 bis 10 V (nur bei ext. Erweiterung H1)
KM-Bus
KM-Bus Teilnehmer:
Externe Erweiterung H1/H2 D
Vitotrol 200 H
Vitotrol 300 H
Vitohome
Vitocom 100
Vitosolic
Max. Volumenstrom
l/h
1000
1200
1400
Daher muss die hydraulische Weiche eingesetzt werden.
Der zum Erreichen des niedrigen Temperaturniveaus des Fußbo-
denheizkreises eingebaute 3-Wege-Mischer wird von einem
Erweiterungssatz für einen Heizkreis mit Mischer gesteuert.
Die im Vitodens eingebaute Umwälzpumpe versorgt den Heizkreis
bis zur hydraulischen Weiche.
Der Fußbodenheizkreis wird durch eine bauseitige Umwälzpumpe
versorgt, die vom Erweiterungssatz gesteuert wird.
Hydraulische Weichen sind in Verbindung mit Modular-Divicon
oder einzeln als Zubehör lieferbar.
Siehe Viessmann Preisliste oder Preisliste Vitoset.
Weitere Angaben zu hydraulischen Weichen siehe Seite 108.
Best.-Nr.
wie Preisliste
Lieferumfang
bauseits
7170 149
7179 059
7197 227
7450 017
7179 060
7179 144
bauseits
7179 058
7179 265
siehe Preisliste Vitoset
bauseits
bauseits
bauseits
7450 563
7415 028
wie Preisliste
