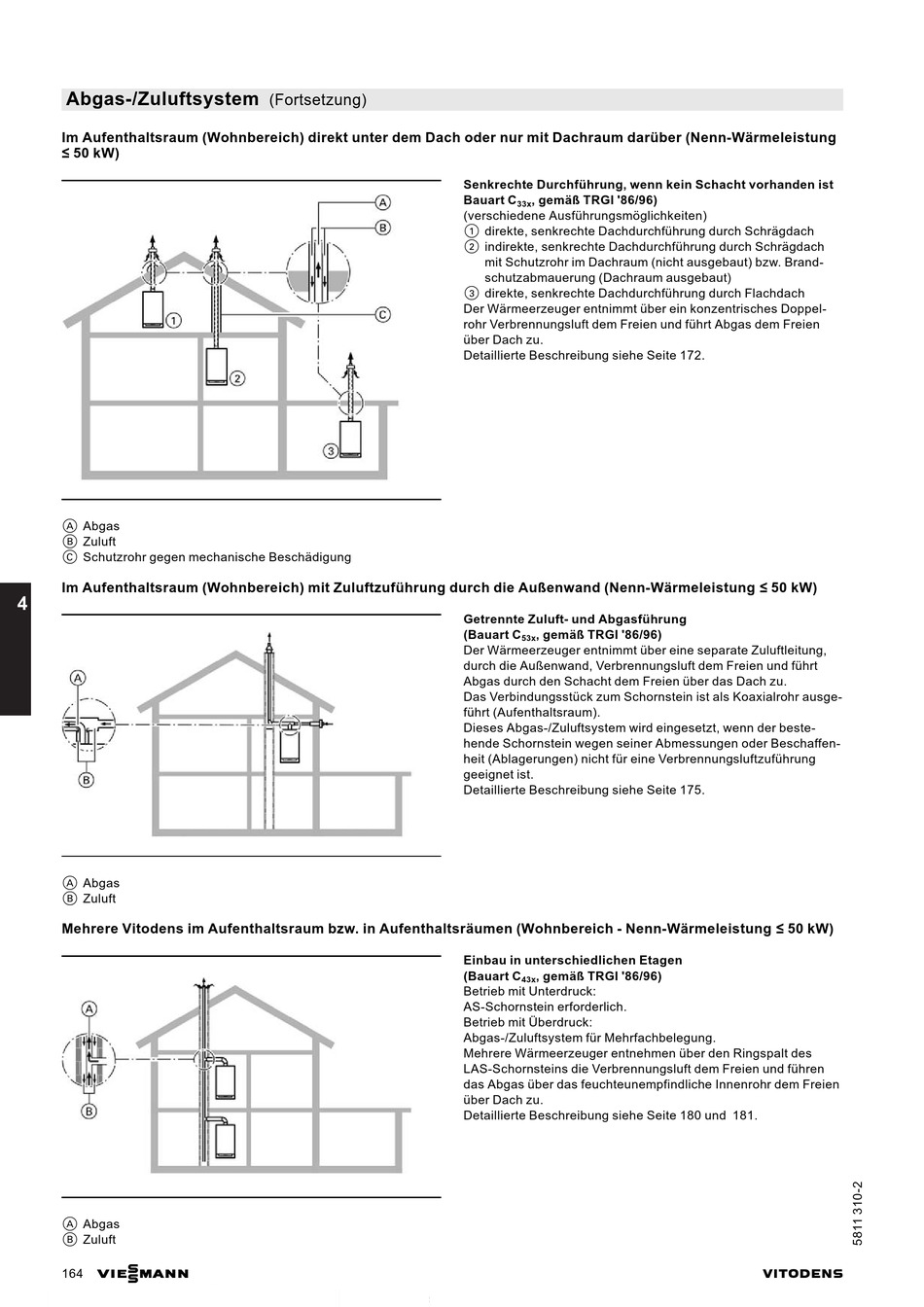

Abgas-/Zuluftsystem
Im Aufenthaltsraum (Wohnbereich) direkt unter dem Dach oder nur mit Dachraum darüber (Nenn-Wärmeleistung
50 kW)
A Abgas
B Zuluft
C Schutzrohr gegen mechanische Beschädigung
Im Aufenthaltsraum (Wohnbereich) mit Zuluftzuführung durch die Außenwand (Nenn-Wärmeleistung
4
A Abgas
B Zuluft
Mehrere Vitodens im Aufenthaltsraum bzw. in Aufenthaltsräumen (Wohnbereich - Nenn-Wärmeleistung
A Abgas
B Zuluft
VIESMANN
164
(Fortsetzung)
Senkrechte Durchführung, wenn kein Schacht vorhanden ist
Bauart C , gemäß TRGI '86/96)
33x
(verschiedene Ausführungsmöglichkeiten)
1 direkte, senkrechte Dachdurchführung durch Schrägdach
2 indirekte, senkrechte Dachdurchführung durch Schrägdach
mit Schutzrohr im Dachraum (nicht ausgebaut) bzw. Brand-
schutzabmauerung (Dachraum ausgebaut)
3 direkte, senkrechte Dachdurchführung durch Flachdach
Der Wärmeerzeuger entnimmt über ein konzentrisches Doppel-
rohr Verbrennungsluft dem Freien und führt Abgas dem Freien
über Dach zu.
Detaillierte Beschreibung siehe Seite 172.
Getrennte Zuluft- und Abgasführung
(Bauart C , gemäß TRGI '86/96)
53x
Der Wärmeerzeuger entnimmt über eine separate Zuluftleitung,
durch die Außenwand, Verbrennungsluft dem Freien und führt
Abgas durch den Schacht dem Freien über das Dach zu.
Das Verbindungsstück zum Schornstein ist als Koaxialrohr ausge-
führt (Aufenthaltsraum).
Dieses Abgas-/Zuluftsystem wird eingesetzt, wenn der beste-
hende Schornstein wegen seiner Abmessungen oder Beschaffen-
heit (Ablagerungen) nicht für eine Verbrennungsluftzuführung
geeignet ist.
Detaillierte Beschreibung siehe Seite 175.
Einbau in unterschiedlichen Etagen
(Bauart C , gemäß TRGI '86/96)
43x
Betrieb mit Unterdruck:
AS-Schornstein erforderlich.
Betrieb mit Überdruck:
Abgas-/Zuluftsystem für Mehrfachbelegung.
Mehrere Wärmeerzeuger entnehmen über den Ringspalt des
LAS-Schornsteins die Verbrennungsluft dem Freien und führen
das Abgas über das feuchteunempfindliche Innenrohr dem Freien
über Dach zu.
Detaillierte Beschreibung siehe Seite 180 und 181.
