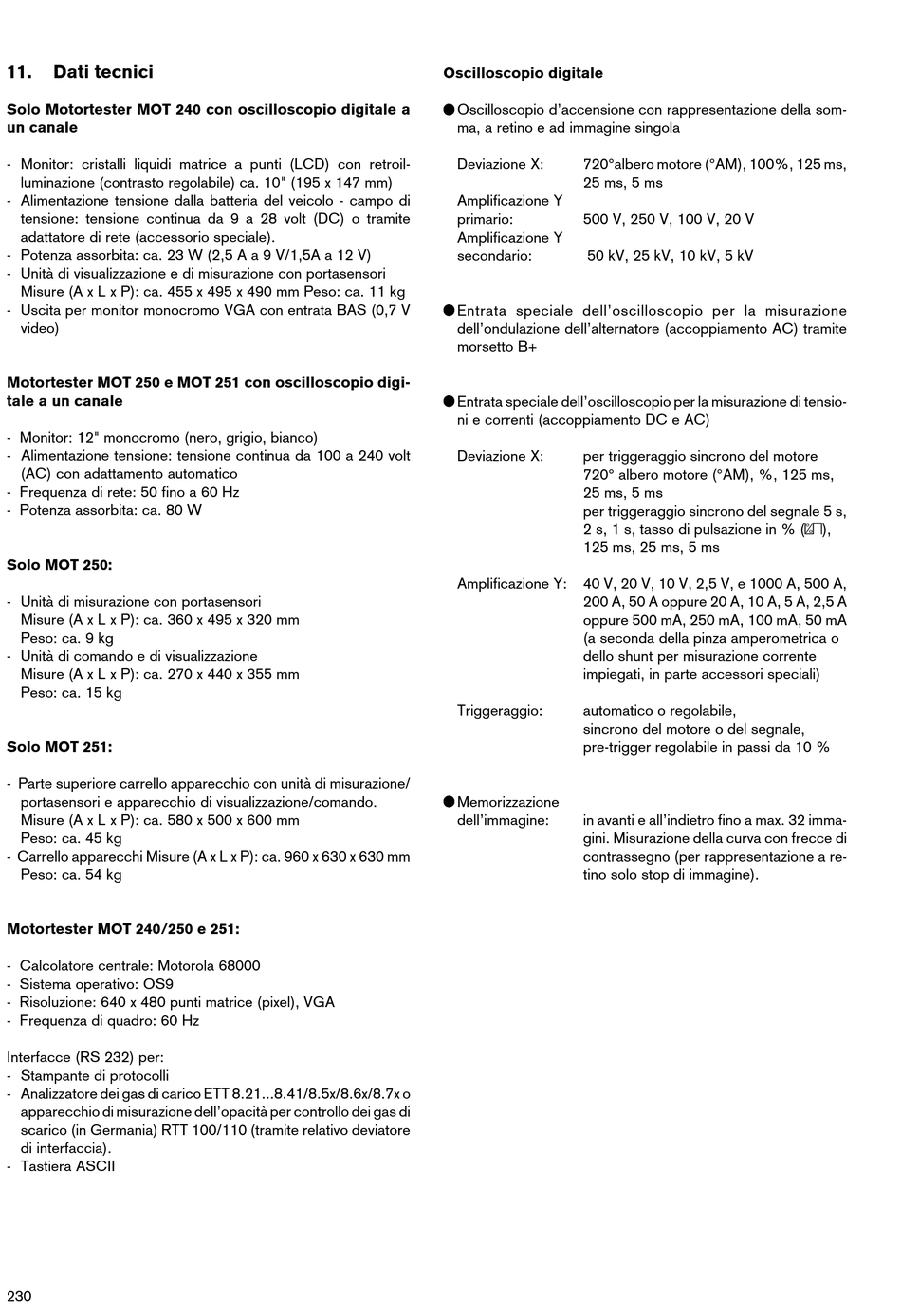

11.

Dati tecnici

Solo Motortester MOT 240 con oscilloscopio digitale a
un canale
- Monitor: cristalli liquidi matrice a punti (LCD) con retroil-
luminazione (contrasto regolabile) ca. 10" (195 x 147 mm)
- Alimentazione tensione dalla batteria del veicolo - campo di
tensione: tensione continua da 9 a 28 volt (DC) o tramite
adattatore di rete (accessorio speciale).
- Potenza assorbita: ca. 23 W (2,5 A a 9 V/1,5A a 12 V)
- Unità di visualizzazione e di misurazione con portasensori
Misure (A x L x P): ca. 455 x 495 x 490 mm Peso: ca. 11 kg
- Uscita per monitor monocromo VGA con entrata BAS (0,7 V
video)
Motortester MOT 250 e MOT 251 con oscilloscopio digi-
tale a un canale
- Monitor: 12" monocromo (nero, grigio, bianco)
- Alimentazione tensione: tensione continua da 100 a 240 volt
(AC) con adattamento automatico
- Frequenza di rete: 50 fino a 60 Hz
- Potenza assorbita: ca. 80 W
Solo MOT 250:
- Unità di misurazione con portasensori
Misure (A x L x P): ca. 360 x 495 x 320 mm
Peso: ca. 9 kg
- Unità di comando e di visualizzazione
Misure (A x L x P): ca. 270 x 440 x 355 mm
Peso: ca. 15 kg
Solo MOT 251:
- Parte superiore carrello apparecchio con unità di misurazione/
portasensori e apparecchio di visualizzazione/comando.
Misure (A x L x P): ca. 580 x 500 x 600 mm
Peso: ca. 45 kg
- Carrello apparecchi Misure (A x L x P): ca. 960 x 630 x 630 mm
Peso: ca. 54 kg
Motortester MOT 240/250 e 251:
- Calcolatore centrale: Motorola 68000
- Sistema operativo: OS9
- Risoluzione: 640 x 480 punti matrice (pixel), VGA
- Frequenza di quadro: 60 Hz
Interfacce (RS 232) per:
- Stampante di protocolli
- Analizzatore dei gas di carico ETT 8.21...8.41/8.5x/8.6x/8.7x o
apparecchio di misurazione dell'opacità per controllo dei gas di
scarico (in Germania) RTT 100/110 (tramite relativo deviatore
di interfaccia).
- Tastiera ASCII
230
Oscilloscopio digitale
Oscilloscopio d'accensione con rappresentazione della som-
ma, a retino e ad immagine singola
Deviazione X: 720°albero motore (°AM), 100%, 125 ms,
25 ms, 5 ms
Amplificazione Y
primario: 500 V, 250 V, 100 V, 20 V
Amplificazione Y
secondario: 50 kV, 25 kV, 10 kV, 5 kV
Entrata speciale dell'oscilloscopio per la misurazione
dell'ondulazione dell'alternatore (accoppiamento AC) tramite
morsetto B+
Entrata speciale dell'oscilloscopio per la misurazione di tensio-
ni e correnti (accoppiamento DC e AC)
Deviazione X: per triggeraggio sincrono del motore
720° albero motore (°AM), %, 125 ms,
25 ms, 5 ms
per triggeraggio sincrono del segnale 5 s,
2 s, 1 s, tasso di pulsazione in % (g),
125 ms, 25 ms, 5 ms
Amplificazione Y: 40 V, 20 V, 10 V, 2,5 V, e 1000 A, 500 A,
200 A, 50 A oppure 20 A, 10 A, 5 A, 2,5 A
oppure 500 mA, 250 mA, 100 mA, 50 mA
(a seconda della pinza amperometrica o
dello shunt per misurazione corrente
impiegati, in parte accessori speciali)
Triggeraggio: automatico o regolabile,
sincrono del motore o del segnale,
pre-trigger regolabile in passi da 10 %
Memorizzazione
dell'immagine: in avanti e all'indietro fino a max. 32 imma-
gini. Misurazione della curva con frecce di
contrassegno (per rappresentazione a re-
tino solo stop di immagine).
