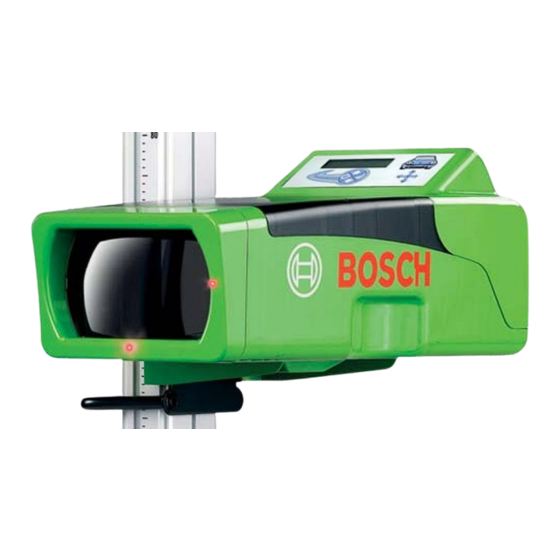

Bosch HTD 6 serie Serviceanleitung

Scheinwerfereinstellgeräte
Vorschau ausblenden Andere Handbücher für HTD 6 serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

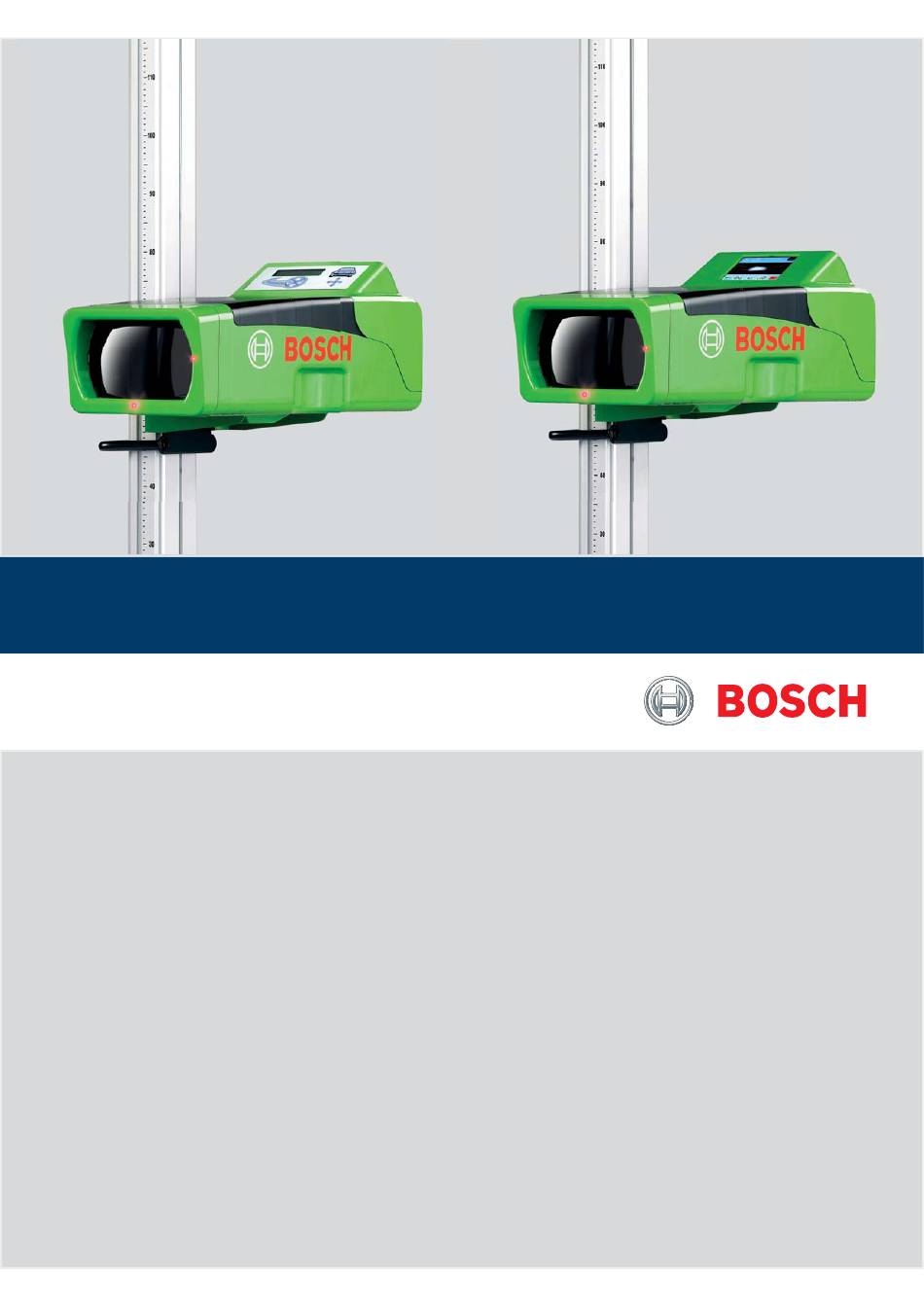

HTD 6xx / HTD 8xx
Serviceanleitung
de
Service Manual
en
Scheinwerfer-Einstellgerät
Headlight Tester

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch HTD 6 serie

  • Seite 1 HTD 6xx / HTD 8xx Serviceanleitung Scheinwerfer-Einstellgerät Service Manual Headlight Tester...
  • Seite 2 2 | HTD 6xx / HTD 8xx | 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 3 | HTD 6xx / HTD 8xx | 3 de – Inhaltsverzeichnis en – Contents Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 4: Inhaltsverzeichnis

    Kamera ersetzen – HTD 8xx Linse ersetzen Anzeigeeinheit ersetzen – HTD 6xx Anzeigeeinheit ersetzen – HTD 8xx Prüfschirm ersetzen – HTD 6xx Räder wechseln – Gerät mit 4 Rädern Räder wechseln – Gerät mit 3 Rädern 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 5: Verwendete Symbolik

    « gebnis wird ein Zwischenergebnis sichtbar. Laserstrahlung, nicht direkt mit optischen Instru- Endergebnis Am Ende einer Handlungsaufforderung menten betrachten Laser Klasse 1M. " wird das Endergebnis sichtbar. Warnhinweis in Kapitel 2.1 beachten. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 6: Sicherheitshinweise

    Querschnitt nicht durch optische Instrumente (Lupen, Linsen, Teleskope) verkleinert wird! Ist dies nicht der Fall, ist die ausgesandte Laser- strahlung im sichtbaren Spektralbereich (400 nm bis 700 nm) bei kurzzeitiger Einwirkungsdauer (bis 0,25 s) ungefährlich. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 7: Kalibriergerät 965 050 102

    3. Die Sichtbarkeit des Lasers im eingeschalteten Abb. 4: Wasserwaage Zustand prüfen. Bei geringer Sichtbarkeit Batterien 3. Ausrichtlineale öffnen ersetzen. Abb. 5: Scheinwerfer Kalibriergerät mit geöffneten Ausrichtline- alen Abb. 3: Geometrische Prüfung Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 8: Kalibriergerät 1 692 104 300

    5. Kalibriergerät einschalten. " Das Kalibriergerät ist jetzt betriebsbereit. " Es kann Abblendlicht oder Fernlicht eingeschaltet werden. Dazu muss der auf der Oberseite vorhandene Schalter auf 1 oder 2 geschaltet werden. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 9: Überprüfung / Kalibrierung

    2. Scheinwerfer-Einstellgerät hinter dem Scheitelpunkt des Dreiecks aufstellen. Null-Punkt und Laser-Visier – HTD 6xx 1. Kalibrierdreieck mit der Referenzmarkierung mittig vor dem Kreuzlaser platzieren. oder oder Kalibrierdreieck mit der Referenzmarkierung mittig vor dem Kalibriergerät platzieren. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 10 6. Neigung mit Einstellrad in Position "0" bringen. Bei Abweichung von der Mittelposition mit den Stell- schrauben am Kalibriergerät nachjustieren. 7. Mitte der Linse zum Laserkreuz und Mitte des Prüf- schirms zur vertikalen Laserlinie ausrichten. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 11 Inbusschlüßel lösen und auf "Null" drehen. Das ser-Visiers auf beiden Seiten lösen und die Einstellschrau- Einstellrad wieder festdrehen und Einstellung erneut be so weit drehen, bis die Ausrichtung übereinstimmt. prüfen. 10. Laser-Visier einschalten. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 12: Beleuchtungsstärke - Htd 6Xx

    Linie mit den am Kalibriergerät angebrach- ten Ausrichtlinealen ausrichten bzw. den Laser des Kalibriergeräts zur Ausrichtung benutzen. Geringe Ausrichtungsfehler werden durch die Lin- sengeometrie kompensiert. 5. Scheinwerfer-Einstellgerät und Kalibriergerät ein- schalten. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 13: Null-Punkt Und Laser-Visier - Htd 8Xx

    2. Scheinwerfer-Einstellgerät hinter dem Scheitelpunkt Null-Punkt und Laser-Visier – HTD 8xx des Dreiecks aufstellen. 1. Kalibrierdreieck mit der Referenzmarkierung mittig vor dem Kreuzlaser platzieren. oder Kalibrierdreieck mit der Referenzmarkierung mittig vor oder dem Kalibriergerät platzieren. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 14 6. Mitte der Linse zum Laserkreuz und Mitte (das Loch) Bei Abweichung von der Mittelposition mit den Stell- des Prüfschirms zu der vertikalen Laserlinie ausrichten. schrauben am Kalibriergerät nachjustieren. 7. Loch im Prüfschirm zu den Laserlinien zentrieren. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 15 11. Im Bildschirm "SERVICE" auf "VORSCHAU" klicken. Preview 13. Position der Kamera mit einem Inbusschlüssel nachjustieren, bis das Laserkreuz mit den Referenz- linien übereinstimmt. Das Laserkreuz muss mit den vertikalen und horizon- talen Referenzlinien übereinstimmen. 14. Laser-Visier einschalten. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 16: Vertikal Laser - Htd 8Xx

    Abb. 10: Aufstellung Kreuzlaser 1 Kreuzlaser 2 Wand zur Projektion (Laserlinien müssen sichtbar sein) 2. Kreuzlaser einschalten und Scheinwerfer-Einstellge- rät mit Hilfe der Laserlinien wie in Kapitel 4.3 unter Punkt 8 bis 11 beschrieben ausrichten. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 17 4. Vertikal Laser einschalten und prüfen ob die grüne vertikale Laserlinie deckungsgleich mit der roten Laserlinie des Kreuzlasers verläuft. Abb. 14: Parallel Einstellung 1 Einstellschrauben Abb. 12: Deckung von Vertikal Laser prüfen Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 18: Pendel Kalibrieren

    « Wenn nötig durch drehen der Schrauben (Abb. 16 / 2) die Libelle so einstellen, das sich die Luft- blase exakt zwischen den Markierungen befin- det.. Abb. 16: Libelle einstellen 1 Luftblase 2 Befestigungsschrauben / Einstellschrauben 9. Kreuzlaser ausschalten 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 19: Beleuchtungsstärke - Htd 8Xx

    2. Position der Libelle in der Lichtbox überprüfen. Bei 5 grüne, vertikale Laserlinie Abweichung von der Mittelposition mit den Stell- 3. Nach erfolgter Einstellung Einstellschraube mit Kle- schrauben am Rollwagen nachjustieren. beband abdecken. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 20 Mitte (das Loch) des Prüfschirms zum Laser- kreuz ausrichten. 7. Kalibriergerät einschalten, den Regler auf "0" drehen und das Abblendlicht auswählen. 8. Abblendlicht-Test auf dem Scheinwerfer-Einstellgerät wählen. 9. Hell-Dunkel-Grenze muss im Toleranzfeld liegen. Intensitätswert notieren. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 21 18. Auf das Symbol des Scheinwerfers drücken, um zu Fernlicht zu wechseln. 19. Punkte 16 und 17 für das Fernlicht wiederholen. 13. Im Bildschirm "OPTIONEN" auf "SERVICE" klicken. 14. PIN eingeben: 835231 15. Im Bildschirm "SERVICE" auf "KALIBRIERUNG" klicken. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 22: Messgerät (Höhenmesssensor)

    7. Den Anweisungen auf dem Bildschirm folgen und den Lichtkasten auf den angegebenen Höhen positi- onieren. Danach jeweils wieder auf die Schaltfläche "EINS." klicken. 8. Auf die Schaltfläche klicken, um wieder zum Bildschirm "SERVICE" zu gelangen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 23: Serviceeinstellung - Htd 8Xx

    Real Einsatz in der Werkstatt Demo Einsatz zu Demonstrations- zwecken Einsatz in der Entwicklung " Bildschirm mit der gewählten Option wird angezeigt. Seite 2 des Service Menüs kann mit Taste erreicht werden. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 24 Scheinwerfer Intensität 5. Mit der Taste bestätigen. 6. Taste dient zum Zurücksetzen der Einstellungen. 7. Taste drücken um zum Bildschirm "SERVICE" zu gelangen. Kalibrierung Siehe Kapitel „4.6 Beleuchtungsstärke – HTD 8xx“ 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 25 2. Der Bildschirm "SERVICE" wird durch zweimaliges 2. Die Kalibrierung wird mit drei ausgewählten Punkten drücken auf den Bildschirm angezeigt. durchgeführt, jeder Punkt muß dreimal angewählt werden. 3. Nach der Kalibrierung wird der Bildschirm "SER- VICE" angezeigt. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 26 Einstellun- gen. 4. Taste dient zur Sensor Kalibrierung. Für Kalib- rierung folgen Sie den Instruktionen auf dem Bild- schirm. 5. Taste drücken um zum "SERVICE" Bildschirm zu gelangen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 27: Firmware Update Htd 6Xx Htd 8Xx

    13. Das Scheinwerfer-Einstellgerät wird nach einer Die Firmware kann unter "http://www.beissbarth. com" in der Rubrik "Software-Center" heruntergela- erfolgreichen Aktualisierung automatisch neu gestar- den werden. tet. Auf der LCD Anzeige wird die neue FW Version angezeigt. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 28 Die Firmware des Gerätes wurde aktualisiert. Der Bildschirm "OPTIONEN" wird angezeigt. 2. Im Bildschirm "OPTIONEN" auf "FW" klicken. 3. Den USB-Stick mit der neuen Firmware in die USB- Schnittstelle an der Seite des Lichtkastens einste- cken. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 29: Montage Höhenmesssensor

    Folgende Hinweise beachten: Die Oberfläche des Rollenwagens muss sauber sein. Während der Verwendung nicht auf den Rollenwa- gen treten. Auf der Oberfläche des Rollenwagens dürfen sich keine Gegenstände befinden (auch kein Papier)! Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 30 Muttern M3 befestigen. 7. Den Anschlussstecker mit dem Höhenmesssensor verbinden. 9. Lichtkasten am Gleitschuh anbringen. Abb. 21: Unterseite Lichtkasten 1 Befestigungsschrauben 10. Höhenmesssensor kalibrieren – Siehe Kapitel „4.7 Messgerät (Höhenmesssensor)“. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 31: Montage Vertikaler Ausrichtlaser

    2 Einstellschraube Ausricht-Laser Abb. 22: Lieferumfang 3 Befestigung Halter Ausricht-Laser 1 Magnethalter (2 Stück) 2 Saugnapfhalter (2 Stück) 3 Pendel mit Halter 4 Vertikaler Ausrichtlaser 5 Halter für vertikalen Ausrichtlaser 6 Stab mit Reflexionstafel Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 32 1 Befestigungsschrauben (4 Stück) 2 Deckel mit Halter für vertikalen Laser 3 Einstellschraube Ausricht-Laser 4 Halter Ausricht-Laser 4. Halter für Ausricht-Laser und Einstellschraube Ausricht-Laser wieder anbauen. 5. Vertikalen Laser auf Halter einrasten (Magnethalte- rung). 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 33: Ersatzteile Austauschen

    2. Ein größeres Papier oder Tuch auf den Boden legen, 5. Schrauben am Kopf der Standsäule entfernen. um Beschädigungen an der Standsäule zu vermei- den. 3. Standsäule vorsichtig auf den Boden legen. 6. Laser-Visier zusammen mit der Säulenabdeckung entfernen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 34 1. Gleitschuh bewegen, bis die Schrauben des Umlenk- 3. Gleitschuh aus der Säule ziehen. rollenhalters zugänglich werden. 2. Anschließend die Schrauben vom Umlenkrollenhalter entfernen und den Umlenkrollenhalter entnehmen. 4. Seil vom Gleitschuh trennen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 35 Ersatzteile austauschen | HTD 6xx / HTD 8xx | 35 5. Transportsicherungsschraube entfernen. Gegenge- wicht zum Kopf der Säule ziehen.Säule dazu vorsich- tig kippen.Seil entfernen. 7. Gegengewicht in der Standsäule bis zum hinteren Ende schieben. 6. Neues Seil anbringen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 36 5. Standsäule wieder vorsichtig aufrichten. Dabei das Seil mit dem Gleitschuh gespannt halten. 6. Säulenabdeckung und Laser-Visier wieder auf der 3. Umlenkrollenhalter wieder an der Säule befestigen. Standsäule anbringen. Schrauben der Abdeckung festziehen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 37: Lichtkasten Öffnen

    Siehe Kapitel „4. Überprüfung / Kalibrierung“. Abb. 28: Lichtkasten 1 Schraube Anzeigengehäuse 2. Anzeigengehäuse auf dem Lichtkasten so absetzen, dass die beiden Halteschrauben frei zugänglich sind. 3. Die beiden Gehäuseschrauben entfernen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 38 4. Anzeigengehäuse wieder am Lichtkasten fixieren. 6. Schrauben der Acrylglasabdeckung entfernen. 5. Rückseite des Lichtkastens nach hinten klappen. 7. Auf die vordere mittlere Stelle der Acrylglasabde- ckung drücken und diese anschließend entfernen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 39: Kamera Ersetzen - Htd 8Xx

    4. Kameraplatine mit Muttern und Federn befestigen. 5. Stecker mit der neuen Kameraplatine verbinden. 6. Kamera kalibrieren. (Siehe Kapitel „4.3 Null-Punkt und Laser-Visier – HTD 8xx“) 7. Abdeckung des Lichtkastens schließen. 8. Lichtkasten schließen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 40 7. Leitungshalter einsetzen und befestigen. Lichtkastens entfernen und den Linsenrahmen mit der anderen Hand festhalten. 8. Lichtkasten schließen. 4. Linsenrahmen zusammen mit der Linse vom Licht- kasten abnehmen. 5. Neue Linseneinheit am Lichtkasten befestigen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 41: Anzeigeeinheit Ersetzen - Htd 6Xx

    Ersatzteile austauschen | HTD 6xx / HTD 8xx | 41 Anzeigeeinheit ersetzen – HTD 6xx 1. Inbusschraube des Anzeigengehäuses so weit lösen, bis das Anzeigengehäuse herausgehoben werden kann. 2. Steckverbindungen der Anzeigeplatine trennen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 42: Anzeigeeinheit Ersetzen - Htd 8Xx

    4. Anzeigengehäuse befestigen. 1. Die vier Muttern der Anzeigeplatine entfernen. 2. Neue Anzeigeplatine einsetzen und mit den vier Muttern befestigen. 3. Alle Steckverbindungen wieder mit der Anzeigeplati- ne verbinden. 4. Anzeigengehäuse am Lichtkasten befestigen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 43: Prüfschirm Ersetzen - Htd 6Xx

    2. Sicherungsring und Scheibe entfernen. Prüfschirm ersetzen – HTD 6xx Lichtkasten öffnen, siehe Kapitel „9.2 Lichtkasten öffnen“. Anzeigeeinheit entfernen, siehe Kapitel„9.5 Anzeige- einheit ersetzen – HTD 6xx“. 1. Einstellgriff durch Entfernen der Madenschraube abnehmen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 44 4. Neue Baugruppe Prüfschirm einsetzen und befesti- gen. 5. Anzeigeeinheit wieder einbauen. 6. Lichtkasten schließen. Siehe Kapitel „4.1 Null-Punkt und Laser-Visier – HTD 6xx“ 2. Befestigungsschrauben des Prüfschirmträgers mit einem langen Schraubendreher entfernen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 45: Räder Wechseln - Gerät Mit 4 Rädern

    Beschädigungen an der Standsäule zu vermei- den. 2. Standsäule vorsichtig auf den Boden legen. 6. Rad mit der Schraube befestigen. 3. Schraube aus dem Rad entfernen. 4. Rad entfernen. 5. Neues Rad anbringen. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 46: Räder Wechseln - Gerät Mit 3 Rädern

    3. Neues Rad auf Welle aufstecken. Räder wechseln – Gerät mit 3 Rädern 1. Rad mit Inbusschlüssel lösen. 4. Neues Rad mit Inbusschraube befestigen. 2. Schraube entfernen und Rad abnehmen. Dazu Gerät vorsichtig anheben. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 47 Laser-Aktivierung Tastiera Tastatur Batteria 12 Vdc Batterie 12 V DC Flat 20 poli a CTF5-FTD 20 poliger Flachbandstecker CTF5-FTD Stampante Drucker Laser Laser Flat 20 poli a CTF5 20 poliger Flachbandstecker CTF5 Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 48 Serieller Steckverbinder RS232 Connessione display 5.7“ Anschluss Display 5.7“ Connettore USB Anschlussstecker USB Pulsante ON/OFF ON/OFF-Taste Connettore alimentazione Stromversorgungsstecker Connessione scheda telecamera Anschluss Kamera-Platine Connessione stampante Anschluss Drucker Connettore laser Anschlussstecker Laser 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 49 Elektroanschlüsse – HTD 8xx | HTD 6xx / HTD 8xx | 49 Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 50 Replacing the display unit – HTD 8xx Replacing the test screen – HTD 6xx Changing the wheels – Device with 4 wheels 91 Changing the wheels – Device with 3 wheels 92 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 51: Symbols Used

    An instruction produces a visible inter- « result mediate result. instruments laser class 1M. Final result There is a visible final result on com- Take note of warning in section 2.1. " pletion of the instruction. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 52: Safety Instructions

    (magnifying glasses, lenses, telescopes)! If this is not the case, the laser radiation emitted in the visible spectral range (400 nm to 700 nm) is not a hazard pro- vided that the exposure time is short (up to 0.25 s). 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 53: Calibration Device 965 050 102

    Replace the batteries if it is not clearly visible. Fig. 3: Spirit level 3. Open the alignment bars Fig. 4: Headlamp calibration device with alignment bars open Fig. 2: Checking geometric accuracy Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 54: Calibration Device 1 692 104 300

    The calibration device is then ready for operation. " Low beam or high beam can be switched on. To do so, the switch on the top must be set to 1 or 2. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 55: Checking / Calibration

    Zero point and laser visor – HTD 6xx 1. Position the calibration triangle with the reference mark centrally in front of the cross laser. Position the calibration triangle with the reference mark centrally in front of the calibration device. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 56 7. Align the center of the lens with the laser cross and the center of the test screen with the vertical laser line. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 57 Allen key and rotate to "Zero". laser visor on both sides and turn the adjustment screw Tighten the adjustment wheel again and check the until the alignment is correct. setting. 10. Switch on the laser visor. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 58: Luminous Intensity - Htd 6Xx

    Compensation for minor alignment errors is provided by the lens geometry. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 59: Zero Point And Laser Visor - Htd 8Xx

    1. Position the calibration triangle with the reference mark centrally in front of the cross laser. Position the calibration triangle with the reference mark centrally in front of the calibration device. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 60 In the event of deviation from the center positi- laser line. on, perform any necessary adjustment with the screws on the calibration device. 7. Center the hole in the test screen with the laser lines. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 61 13. Adjust the position of the camera with an Allen key until the laser cross coincides with the reference lines. The laser cross must coincide with the vertical and horizontal reference lines. 14. Switch on the laser visor. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 62: Vertical Laser - Htd 8Xx

    4.3, items 8 to 11. 3. Carefully push beam setter sideways until the cross lasers' vertical line runs through the opening of the vertical laser. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 63 4. Turn on vertical laser and check if the green vertical laser line is congruent with the cross lasers' red line. Fig. 13: Parallel adjustment 1 Adjusting screws Fig. 11: Checking the congruence of vertical laser Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 64: Calibrating The Pendulum

    (Fig. 15/ 2) in such way that the air bubb- le is located exactly between the markings. Fig. 15: Adjusting the spirit level 1 Air bubble 2 Fastening screws / adjusting screws 4. Turn off cross laser 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 65: Luminous Intensity - Htd 8Xx

    5 Green, vertical laser line In the event of deviation from the center position, 3. After successful adjustment, cover adjusting screw perform any necessary adjustment with the screws on with tape. the trolley. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 66 7. Switch on the calibration device, set the control to "0" and select low beam. 8. Select low beam testing on the beam setter. 9. The light-dark cutoff must be within the tolerance range. Note the intensity value. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 67 18. Press the headlamp symbol to switch to high beam. 19. Repeat items 16 and 17 for the high beam. 13. Click on "SERVICE" in the "OPTIONS" screen. 14. Enter PIN: 835231 Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 68: Measuring Instrument (Height Sensor)

    7. Follow the instructions on the screen and position the light box at the indicated heights. Then press the button "ON again" . 8. Click on the button to return to the "SERVICE" screen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 69: Service Setting - Htd 8Xx

    Use in the workshop Demo Use for demonstration pur- poses Use for development " The screen with the selected option is displayed. Page 2 of the Service menu can be accessed with the key. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 70 5. Confirm with the key. 6. The key resets the settings. 7. Press the key to access the "SERVICE" screen. Calibration See section „4.6 Luminous intensity – HTD 8xx“ 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 71 2. The "SERVICE" screen is displayed by pressing twice on the screen. 2. The calibration is performed using three selected points; each point must be selected three times. 3. The "SERVICE" screen appears following calibration. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 72 Sensor - To switch height sensor on 3. The key resets the settings. 4. The key calibrates the sensor. Follow the inst- ructions on the screen for the calibration. 5. Press the key to access the "SERVICE" screen. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 73: Firmware Update Htd 6Xx Htd 8Xx

    "BROWSE" button. 5. The beam setter is restarted automatically after suc- The firmware can be downloaded from the "Soft- ware-Center" at "http://www.beissbarth.com". cessful updating. The new FW version is indicated on the LCD. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 74 The "OPTIONS" screen appears. 2. Click on "FW" in the "OPTIONS" screen. 3. Insert the USB stick with the new firmware in the USB interface on the side of the light box. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 75: Height Sensor Installation

    The surface of the trolley must be clean. Do not step on the trolley while it is being used. There must be no objects on the upper surface of the trolley (also no paper)! Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 76 7. Plug the connector into the height sensor. Attach the light box to the slide shoe. Fig. 20: Underside of light box 1 Fastening screws 10. Calibrate the height sensor – See section „4.7 Measuring instrument (height sensor)“. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 77: Mounting Vertical Alignment Lasers

    3 Attachment holder alignment laser 1 Magnetic fastener (2x) 2 Vacuum cup holder (2x) 3 Pendulum with holder 4 Vertical alignment laser 5 Holder for vertical alignment laser 6 Rod with reflection table Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 78 1 Fastening screws (4x) 2 Cover plate with holder for vertical laser 3 Adjusting screw alignment laser 4 Holder alignment laser 4. Remount holder for alignment laser and adjusting screw alignment laser. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 79: Component Replacement

    5. Remove the screws at the top of the post. avoid damaging the post. 3. Carefully lay the post on the floor. 6. Remove the laser visor together with the post cover. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 80 9. Pull the slide shoe out of the post. holder are accessible. 8. Next, remove the screws from the pulley holder and then remove the pulley holder itself. 10. Remove the cable from the slide shoe. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 81 11. Remove the locking bolt. Pull the counterweight to the end of the post while carefully tilting the post. Remove cable. 13. Push the counterweight into the post all the way to the far end. 12. Attach new cable. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 82 15. Push slide shoe into the guides in the post until the holes in the pulley holder are visible again. 17. Place the cable over the pulley and move the slide shoe until the cable is tensioned. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 83: Opening The Light Box

    After the cable has been replaced, the laser visor the two retaining screws are freely accessible. must be calibrated again! See section „4. Checking / calibration“. 3. Remove the two housing screws. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 84 6. Remove the screws of the acrylic cover. 5. Fold the back of the light box toward the rear. 7. Press the front center of the cover and then remove the cover. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 85: Replacing The Camera - Htd 8Xx

    5. Connect the plug to the new camera board. 6. Calibrate the camera. (See section „4.3 Zero point and laser visor – HTD 8xx“) 7. Close the cover of the light box. 8. Close the light box. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 86 8. Close the light box. 4. Detach the lens frame together with the lens from the light box. 5. Attach the new lens unit to the light box. 6. Connect the cable to the display unit. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 87: Replacing The Display Unit - Htd 6Xx

    Replacing the display unit – HTD 6xx 1. Loosen the socket head screw in the display housing until the display housing can be lifted out. 2. Unplug connectors from the display board. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 88: Replacing The Display Unit - Htd 8Xx

    3. Remove the four nuts from the display board. 4. Insert new display board and secure with the four nuts. 5. Reattach all connectors to the display board. 6. Fasten the display housing to the light box. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 89: Replacing The Test Screen - Htd 6Xx

    Open the light box; see section „9.2 Opening the light box“. Remove display unit; see section „9.5 Replacing the display unit – HTD 6xx“. 1. Loosen the setscrew and remove the adjuster. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 90 7. Reinstall the display unit. 8. Close the light box. See section „4.1 Zero point and laser visor – HTD 6xx“ 4. Use a long screwdriver to remove the fastening screws of the test screen bracket. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 91: Changing The Wheels - Device With 4 Wheels

    2. Carefully lay the post on the floor. 6. Secure the wheel with the screw. 3. Remove the screw from the wheel. 4. Remove wheel. 5. Attach new wheel. Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 92: Changing The Wheels - Device With 3 Wheels

    Changing the wheels – Device with 3 wheels 1. Loosen wheel with Allen key. 4. Secure new wheel with socket head screw. 2. Remove screw and take off the wheel. To do so, carefully lift the device. 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 93 Enable laser Laser activation Tastiera Keypad Batteria 12 Vdc Battery 12 V DC Flat 20 poli a CTF5-FTD 20-pin flat connector CTF5-FTD Stampante Printer Laser Laser Flat 20 poli a CTF5 20-pin flat connector CTF5 Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 94 Connessione display 5.7“ Display connection 5.7" Connettore USB USB connector Pulsante ON/OFF ON/OFF key Connettore alimentazione Power supply connector Connessione scheda telecamera Camera board connection Connessione stampante Printer connection Connettore laser Laser connector 1 692 106 011 2019-03-26 Robert Bosch GmbH...
  • Seite 95 Electrical connections – HTD 8xx | HTD 6xx / HTD 8xx | 95 Robert Bosch GmbH 1 692 106 011 2019-03-26...
  • Seite 96 Robert Bosch GmbH Diagnostics Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 692 106 011 | 2019-03-26...
