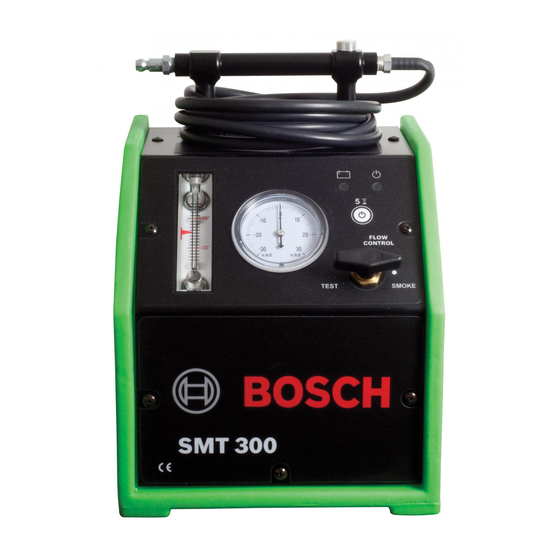

SMT 300
de Originalbetriebsanleitung
en Original instructions
cs Původní návod k používání
da Original brugsanvisning
es Manual original
fi Alkuperäiset ohjeet
fr Notice originale
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
no Original driftsinstruks
pl Oryginalna instrukcja eksploatacji
pt Manual original
ru Pуководство по эксплуатации
sv Bruksanvisning i original
tr Orijinal işletme talimatı
zh 原始的指南
Lecksuchgerät
Leak tester
Přístroj na hledání netěsností
Lækagesøger
Buscador de fugas
Vuodonetsintälaite
Appareil de détection des fuites
Rivelatore di perdite
Lekzoeker
Lekkasjesøkeenhet
Wykrywacz nieszczelności
Aparelho de detecção de fuga
Детектор утечки
Läcksökningsapparat
Kaçak arama cihazı
查漏仪
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch SMT 300
Inhaltszusammenfassung für Bosch SMT 300
- Seite 1 SMT 300 de Originalbetriebsanleitung Lecksuchgerät en Original instructions Leak tester cs Původní návod k používání Přístroj na hledání netěsností da Original brugsanvisning Lækagesøger es Manual original Buscador de fugas fi Alkuperäiset ohjeet Vuodonetsintälaite fr Notice originale Appareil de détection des fuites...
- Seite 2 2 | SMT 300 | Inclusive Optional 1 689 989 261 2019-04-08 Robert Bosch GmbH...
- Seite 3 | SMT 300 | 3 de – Inhaltsverzeichnis en – Contents cs –Obsah da – Indholdsfortegnelse es – Índice fi – Sisällysluettelo fr – Sommaire it – Indice nl – Inhoud no – Innholdsfortegnelse pl – Spis treści pt – Contéudo ru –...
-
Seite 4: Inhaltsverzeichnis
4 | SMT 300 | de – Inhaltsverzeichnis Bedienung Multifunktionslampe Verwendete Symbolik SMT 300 mit Spannung versorgen In der Dokumentation Undichtheitsprüfung mit Manometer 1.1.1 Warnhinweise – Aufbau und Bedeutung 5 6.3.1 Prüfung über Vakuum 1.1.2 Symbole – Benennung und Bedeutung 5 6.3.2... -
Seite 5: Verwendete Symbolik
Verwendete Symbolik | SMT 300 | 5 Verwendete Symbolik Auf dem Produkt In der Dokumentation Die auf den Produkten dargestellten Warnzeichen 1.1.1 Warnhinweise – Aufbau und Bedeutung beachten und in lesbarem Zustand halten. Warnhinweise warnen Benutzer oder umstehende Perso- ¶... -
Seite 6: Verpflichtung Des Werkstattbetreibers
6 | SMT 300 | Sicherheitshinweise Sicherheitshinweise Verpflichtung des Werkstattbetreibers Der Werkstattbetreiber hat die Verpflichtung, alle Maß- Stromschlaggefahr nahmen zur Verhütung von Unfällen, Berufskrankheiten, arbeitsbedingten Gesundheitsgefahren und Maßnahmen 3.1.1 Netzspannungen, Hochspannungen, Hybridfahr- zur menschengerechten Gestaltung der Arbeit zu ge- zeuge und Elektrofahrzeuge währleisten und durchzuführen. -
Seite 7: Hohe Spannungen Bei Hybridfahrzeugen Und Elektrofahrzeugen Sowie Deren Hochvolt-Komponenten
¶ Die Betriebsbereitschaft kann nicht an den nungsgefahr am Griff und an der Oberfläche Betriebsgeräuschen erkannt werden, da die von SMT 300. SMT 300 kann bei längerem Elektromaschine im Stillstand geräuschlos ist. Gebrauch bis zu 60 °C heiß werden. ¶ In den Fahrstufen "P" und "N" kann der Verbrennungsmotor oder der Elektromotor Sicherheitsmaßnahmen:... -
Seite 8: Laserstrahlung
Mögliche Bildung eines reaktionsfähigen Gemischs bei Arbeiten am Kraftstofftank mit SMT 300 und Druckluftanschluss. Sicherheitsmaßnahme: ¶ Bei allen Arbeiten am Kraftstofftank darf SMT 300 nur an eine Inertgasflasche oder eine externe CO Flasche angeschlossen werden. 1 689 989 261 2019-04-08... -
Seite 9: Produktbeschreibung
Produktbeschreibung | SMT 300 | 9 Produktbeschreibung Sonderzubehör Bestimmungsgemäße Verwendung Nachfolgende Komponenten erweitern die Funktio- SMT 300 ist ein Prüfgerät mit Rauchtechnik zur Erken- nalität von SMT 300 und können zusätzlich erworben nung von werden. Undichtheiten in allen Niederdrucksystemen Bezeichnung Bestellnummer Abb. -
Seite 10: Statusanzeigen
SMT 300 muss mit Fahrzeugbatterie 12 V verbunden sein. System. 4.5.3 Rauchstromregler An der Vorderseite von SMT 300 befindet sich ein Die Kugel im Durchflussmesser zeigt eine vorhandene Rauchstromregler mit drei verschiedenen Einstellungen. Strömung an. Je höher die Kugel umso stärker die Strö- mung. -
Seite 11: Rückansicht
Ablaufen weist darauf hin, dass der Werkstattkom- pressor entleert werden muss und/oder ein eigenes Filtersystem benötigt. Wenn der Werkstattkompressor nicht trocken gehal- ten wird, kann dies zur Verschmutzung von SMT 300 und des zu prüfenden Fahrzeugs führen. Robert Bosch GmbH 1 689 989 261... -
Seite 12: Erstinbetriebnahme
2. SMT 300 und Koffer vorsichtig aus dem Karton Zulaufdruck liegt bei 6,2 bar (90 psi). heben. ¶ 3. SMT 300 und Koffer auf einem stabilen und ebenen Druckluft anschließen. Arbeitstisch aufrecht platzieren. 4. Verpackungsmaterial von SMT 300 entfernen. 5. Koffer öffnen und Verpackungsmaterial der einzel- nen Teile entfernen. -
Seite 13: Bedienung
(siehe Kap. 6.5.). Um die absolute Dichtheit zu Funken in Nähe der Batterie eine Explosion verursa- prüfen, das Manometer verwenden (siehe Kap. 6.4.) chen kann. 1. SMT 300 an Druckluftanschluss (3,4 bar – 12 bar) Multifunktionslampe der Werkstatt anschließen. WARNUNG – Gefahr durch Laserstrahl! Die Fahrzeugbatterie muss sich in einem guten Zu- stand befinden und vollständig geladen sein. -
Seite 14: 6.3 Undichtheitsprüfung Mit Manometer
EVAP-Prüfung 8. Vakuumsanzeige im Manometer von SMT 300 beob- achten um sicherzustellen, dass kein Vakuum größer Alle Prüfungen mit SMT 300 dürfen nur bei ausge- 70 mbar erzeugt wird. schaltetem Fahrzeugmotor durchgeführt werden. 9. Erzeugung des Vakuums beenden, wenn das richti- ge Vakuum oder ein Vakuum von -70 mbar erreicht... -
Seite 15: 6.5 Undichtheitsstelle Suchen
Hilfe die Undichtheit im zu prüfenden nungsgefahr am Griff und an der Oberfläche System abhängig vom jeweiligen EVAP-Fehlercode von SMT 300. SMT 300 kann bei längerem geprüft werden kann. Die Referenzpunkte 0,25 mm Gebrauch bis zu 60 °C heiß werden. -
Seite 16: Beispielanwendungen Zur Undichtheitssuche
Turboladersystemen, Vakuumanlagen, Abgasanlagen Schutzbrille verwenden. und Wind-/Wasserundichtheiten eingesetzt werden, bei denen der Verdacht auf eine Undichtheit besteht. SMT 300 kann auch zur Überprüfung der Magnetven- Der patentierte Rauchdampf beinhaltet einen spe- tilfunktionen und Prüfung der Komponenten vor der ziellen, nicht kontaminierenden, fluoreszierenden Montage verwendet werden. -
Seite 17: Hinweise Bei Störungen
1. Rauchstromregler auf "TEST" stellen 2. Gerät für einen Zyklus einschalten bis das Öl aus dem Rauchzuleitungsschlauch abgelaufen ist. Der Rauchdampf aus SMT 300 ist sehr dicht. Daher ist eine gelegentliche Kondensation im Rauchzuleitungs- schlauch normal und im Allgemeinen kein Problem. Robert Bosch GmbH... -
Seite 18: 8. Instandhaltung
2 Gehäuse 3 Batteriehalter mit Microbatterien (3 x AAA) Wartung 4 Verschlussdeckel SMT 300 entleeren, bevor dieses zur Wartung ver- 1. Verschlussdeckel von dem Gehäuse abdrehen sendet wird, da ansonsten das Öl auslaufen kann. 2. Batteriehalter mit Microbatterien aus dem Gehäuse entnehmen. -
Seite 19: 9. Außerbetriebnahme
8,6 kg Ortswechsel Gewicht (mit Zubehör, Prüföl, Prüfling, 9,5 kg Verpackung) ¶ Bei Weitergabe von SMT 300 die im Lieferumfang vor- handene Dokumentation vollständig mit übergeben. ¶ SMT 300 nur in Originalverpackung oder gleichwerti- 10.1.2 Temperatur, Luftfeuchtigkeit und Luftdruck ger Verpackung transportieren. - Seite 260 260 | SMT 300 | 1 689 989 261 2019-04-08 Robert Bosch GmbH...
