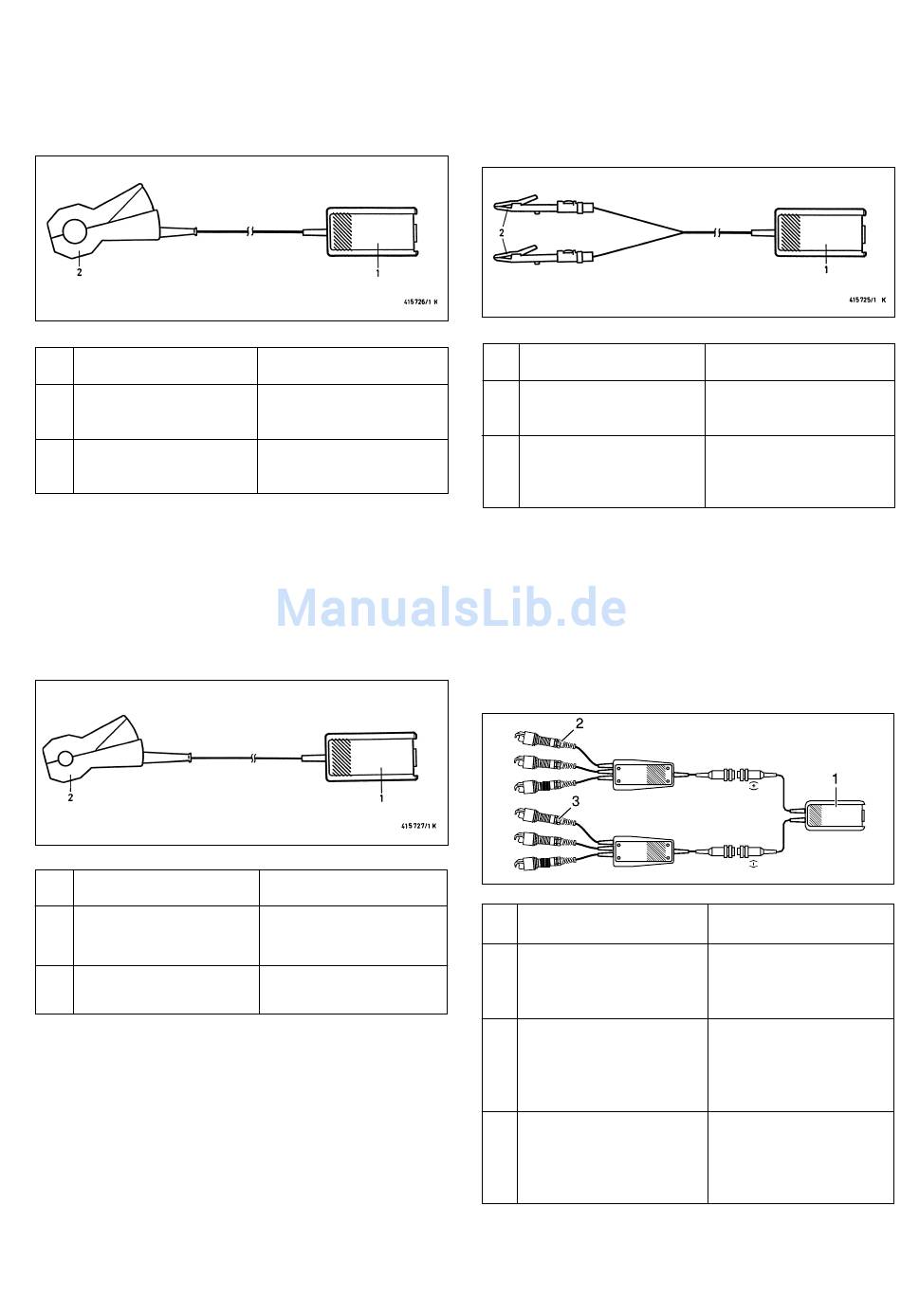

Punto de enchufe 3: Pinza amperimétrica 1000 A; para la
medición fijarla al cable correspondiente del punto de medición,
p.ej.: conexión con el cable de carga, con el cable del motor de
arranque.
Pos. Designación
1. Enchufe de sensor de
15 polos
2. Pinza amperimétrica
Punto de enchufe 3: Pinza amperimétrica 20 A: 1 687 224 734
(la pinza amperimétrica es accesorio especial y tiene que orde-
narse a parte). Para la medición fijarla al cable correspondiente
del punto de medición, p.ej.: conexión con el cable de carga,
cable de alimentación del actuador de ralentí o de la bobina de
encendido.
Pos. Designación
1. Enchufe de sensor de
15 polos
2. Pinza amperimétrica
Aplicación
Conexión al punto de
enchufe 3
por el cable de punto de
medición
Aplicación
Conexión al punto de
enchufe 3
por el cable de punto de
medición
Punto de enchufe 3: Shunt de medición de corriente 500 mA:
1 684 503 024 (el shunt de medición de corriente es accesorio
especial y tiene que ordenarse a parte). Para la medición,
interrumpir el cable por el punto de medida e intercalar el shunt
de medición de corriente.
Pos. Designación
1. Enchufe de sensor de
15 polos
2. Shunt de medición de
corriente con pinzas de
medición propias
Punto de enchufe 4: Cable de conexión secundario con juegos
de piezas de conexión secundarios „positivo" y „negativo". Para
realizar la medición, fijar a través del cable de encendido entre la
bobina de encendido y el distribuidor de encendido, o bien, entre
la bobina de encendido y la bujía de encendido. Encontrará más
información al respecto en el impreso „Conexión de MOT y FSA
en el vehículo" (UBF 550/1 - 1 689 979 596, incluido en el
volumen de suministro del Motortester).
Pos. Designación
1. Cable de conexión
secundaria con clavija de
sensor de 15 polos
2. Juego de piezas de conexión Fijar a través del cable(s)
secundario „positivo" con
3 captadores de valores
medidos (rojo/3x KV+)
3. Juego de piezas de conexión Fijar a través del cable(s)
secundario „negativo" con
3 captadores de valores
medidos (negro/3x KV-)
i Los juegos de piezas de conexión pueden ser ampliados
para la comprobación de vehículos con 8, o bien, 12 cilindros,
ver impreso „Conexión de MOT y FSA en el vehículo",
apartado 3.4.
Aplicación
Conexión al punto de
enchufe 3
intercalar en el cable
455875/2B
Aplicación
Conexión en punto de
enchufe 4
de encendido con tensión
secundaria positiva
de encendido con tensión
secundaria negativa
