Programmierung
D. Bedientasten mit Kontrollleuchten (LEDs)
13 [Hand on]: Startet den Motor und ermöglicht die Steuerung
2 2
des Frequenzumrichters über die LCP-Bedieneinheit.
HINWEIS
Die Werkseinstellung von Klemme 27 Digital-
eingang (Parameter 5-12 Klemme 27 Digitaleingang)
ist Motorfreilauf invers. Dies bedeutet, dass der
Motor durch Drücken auf [Hand On] nicht startet,
wenn an Klemme 27 nicht 24 V anliegen. Schließen
Sie Klemme 12 an Klemme 27 an.
14 [Off/Reset]: Hält den Motor an (Abschaltung). Quittiert im
Alarmmodus den Alarm.
15 [Auto on]: Die Steuerung des Frequenzumrichters erfolgt
entweder über die Steuerklemmen oder die serielle Schnitt-
stelle.
2.3 LCP-Menüs
2.3.1 Statusmenü
Die Auswahloptionen im Statusmenü sind:
•
Motorfrequenz [Hz], Parameter 16-13 Frequenz
•
Motorstrom [A], Parameter 16-14 Motorstrom
•
Motordrehzahlsollwert in Prozent [%],
Parameter 16-02 Sollwert %
•
Istwert, Parameter 16-52 Istwert [Einheit]
•
Motorleistung [kW] (wenn Parameter 0-03 Länder-
einstellungen auf [1] Nordamerika eingestellt ist,
wird die Motorleistung in der Einheit HP anstelle
von kW angezeigt), Parameter 16-10 Leistung [kW]
für kW, Parameter 16-11 Leistung [PS] für HP
•
Benutzerdefinierte Anzeige
Parameter 16-09 Benutzerdefinierte Anzeige

2.3.2 Quick Menu

Programmieren Sie über das Quick-Menü die gängigsten
Funktionen. Das Quick-Menü umfasst:
•
Assistent für Anwendungen mit Regelung ohne
Rückführung, siehe Kapitel 2.3.4 Startassistentfür
Anwendungen mit Regelung ohne Rückführung
•
Assistent für PI-Einstellungen (Regelung mit
Rückführung), siehe Kapitel 2.3.5 Inbetriebnahme-
assistent für Anwendungen mit Regelung ohne
Rückführung
•
Motoreinstellung, siehe Kapitel 2.3.6 Quick Menu:
Motoreinstellung
•
Liste geänderter Parameter
10
Programmierungshandbuch
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
2.3.3 Hauptmenü
Über das Hauptmenü können alle Parameter aufgerufen
und programmiert werden. Sie können direkt auf die
Hauptmenüparameter zugreifen, sofern kein Passwort über
Parameter 0-60 Hauptmenü Passwort erstellt wurde.
Für den Großteil der möglichen Anwendungen ist es nicht
notwendig, auf die Hauptmenüparameter zuzugreifen.
Stattdessen bietet das Quick-Menü den einfachsten und
schnellsten Zugriff zu den gängigsten Parametern.
2.3.4 Startassistentfür Anwendungen mit
Regelung ohne Rückführung
Der Startassistent führt den Installateur zur Einrichtung
einer Anwendung ohne Rückführung auf klare und struktu-
rierte Weise durch die Konfiguration des
Frequenzumrichters. Eine Anwendung ohne Rückführung
verwendet kein Istwertsignal des Prozesses.
12
+24 V
DIG EIN
18
19
DIG EIN
20
COM DIG EIN
27
DIG EIN
29
DIG EIN
+10 V
50
A EIN
53
A EIN
54
COM
55
42
A AUS / D AUS
45
A AUS / D AUS
01
02
03
04
05
06

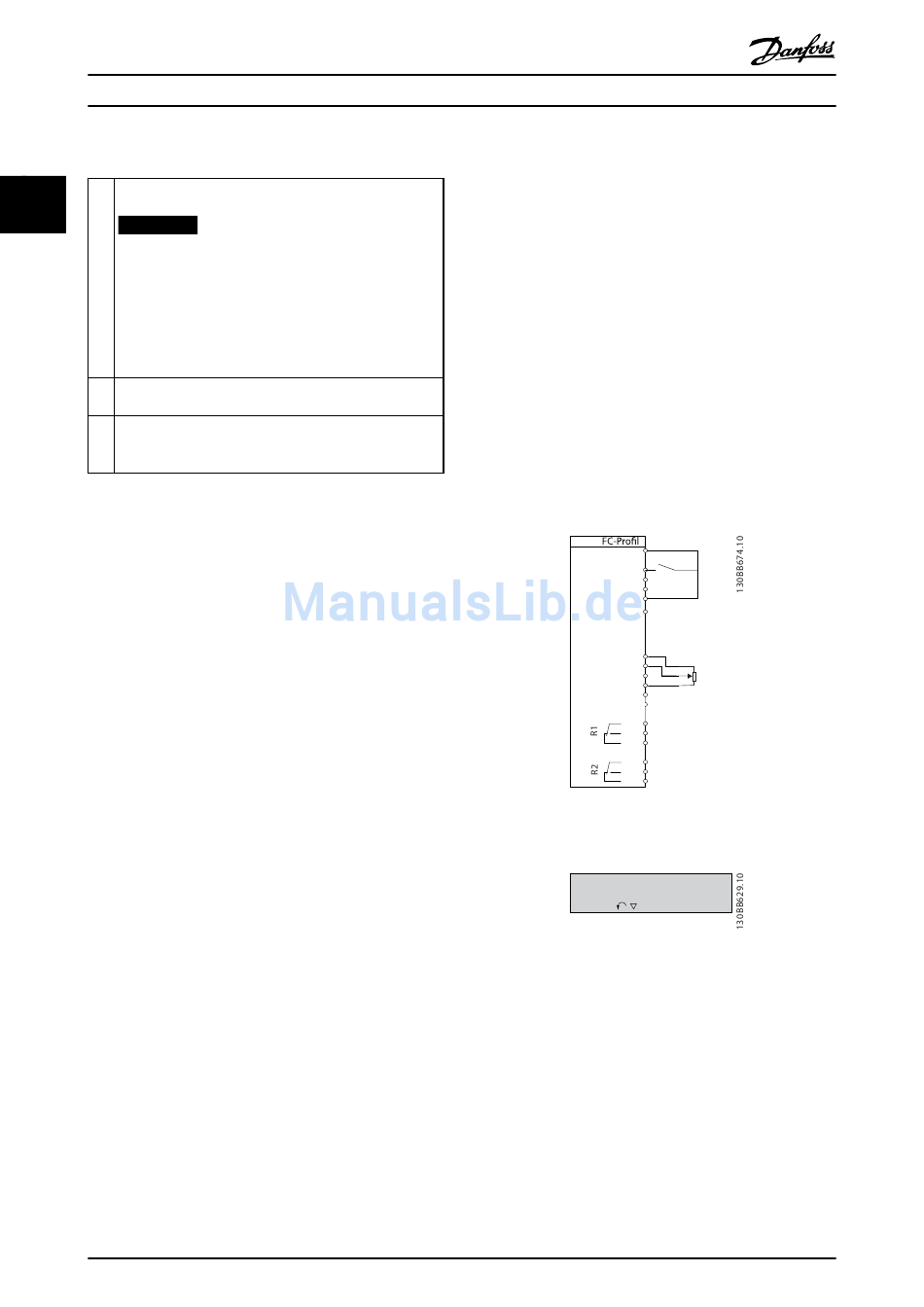

Abbildung 2.2 Anschlussdiagramm für Steuerung ohne
Rückführung
Assistent mit [OK] starten
Mit [Back] übergehen
Satz 1
Abbildung 2.3 Assistent-Startansicht
Die Startansicht des Assistenten erscheint nach der Netz-
Einschaltung und wird angezeigt, bis eine
Parametereinstellung geändert wird. Der Assistent kann zu
einem späteren Zeitpunkt jederzeit über das Quick-Menü
aufgerufen werden. Drücken Sie [OK], um den Assistenten
zu starten. Drücken Sie [Back], um zur Statusanzeige
zurückzukehren.
Start
+
Sollwert
-
0-10 V
