Funktion - Danfoss FCP 106 Programmierungshandbuch

Parameter
4.1.3 0-3* LCP-Benutzerdef
Die Displayelemente können für verschiedene Zwecke
angepasst werden.
Benutzerdefinierte Anzeige
Der anzuzeigende berechnete Wert basiert auf den Einstel-
lungen in Parameter 0-30 Einheit, Parameter 0-31 Freie
4 4
Anzeige Min.-Wert (nur linear), Parameter 0-32 Freie Anzeige
Max. Wert, Parameter 4-14 Max Frequenz [Hz] und der
aktuellen Drehzahl.

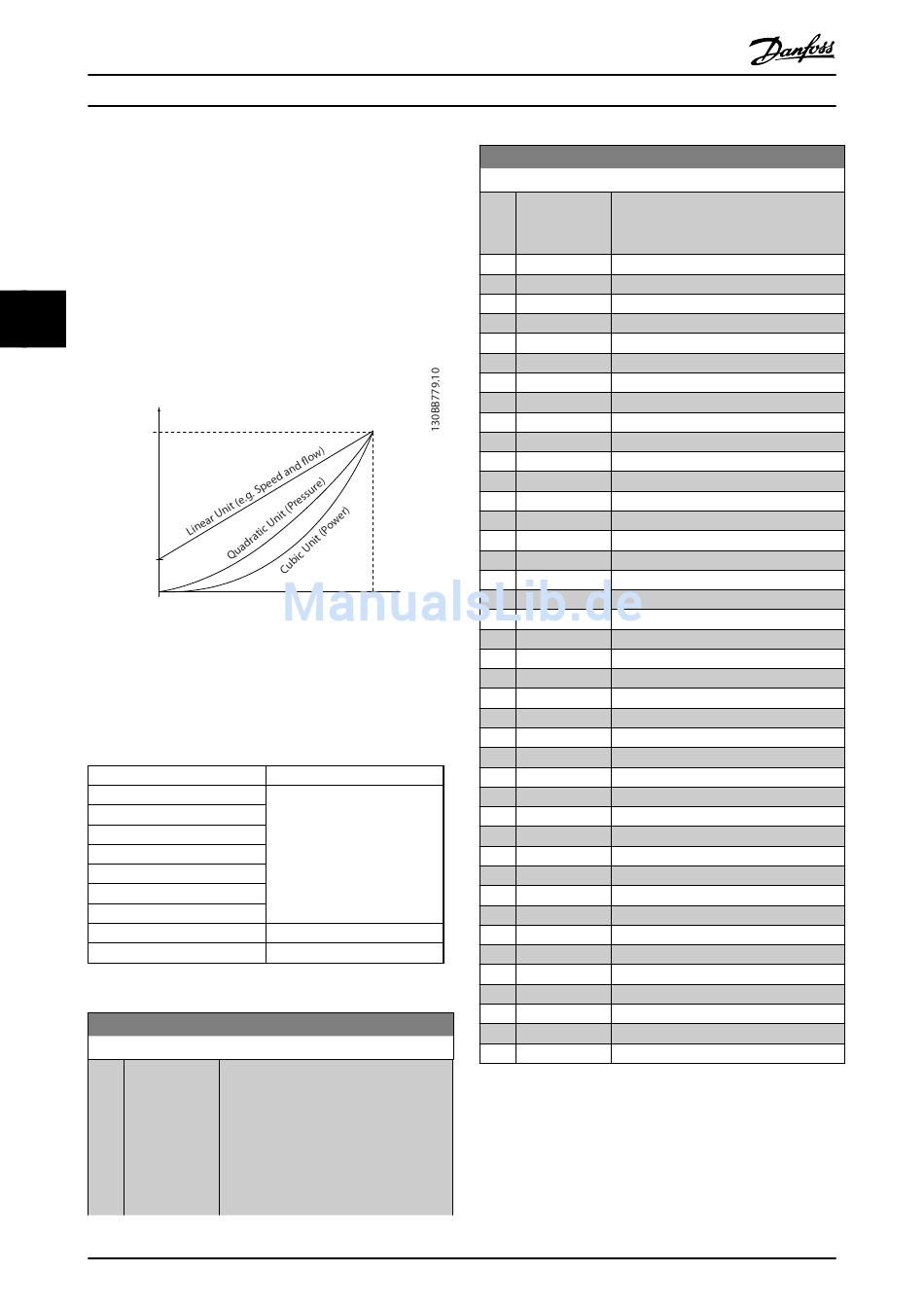

Custom Readout (Value)
P 16-09
Custom Readout
Unit P 0-30
Max value
P 0-32
Min value
Liniar
units only
P 0-31
0
Abbildung 4.1 Benutzerdefinierte Anzeige
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Maßeinheit
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
Tabelle 4.1 Beziehung
0-30 Einheit
Option:
40
Programmierungshandbuch
Motor Speed
Motor Speed
High limit
P 4-14 (Hz)
Drehzahlbeziehung
Linear
Quadratisch
Kubisch

Funktion:

Wählen Sie die gewünschte Einheit für
die benutzerdefinierte Anzeige am LCP.
Die ausgewählte Einheit ergibt
automatisch eine lineare, quadratische
oder kubische Skalierungsbeziehung zur
Ausgangsdrehzahl. Diese Beziehung
hängt von der gewählten Einheit ab
(siehe Tabelle oben). Der tatsächlich
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
0-30 Einheit
Option: Funktion:
berechnete Wert kann in
Parameter 16-09 Benutzerdefinierte Anzeige
abgelesen werden.
[0] Keine
[1] %
*
[5] PPM
[10] l/min
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
[22] l/h
[23] m3/s
[24] m3/min
[25] m3/h
[30] kg/s
[31] kg/min
[32] kg/h
[33] t/min
[34] t/h
[40] m/s
[41] m/min
[45] m
[60] Grad Celsius
[70] mbar
[71] bar
[72] Pa
[73] kPa
[74] m wg
[80] kW
[120] GPM
[121] gal/s
[122] gal/min
[123] gal/h
[124] cfm
[127] ft3/h
[140] Fuß/s
[141] Fuß/min
[160] Grad Fahrenheit
[170] psi
[171] lb/in2
[172] inch wg
[173] ft wg
[180] PS
