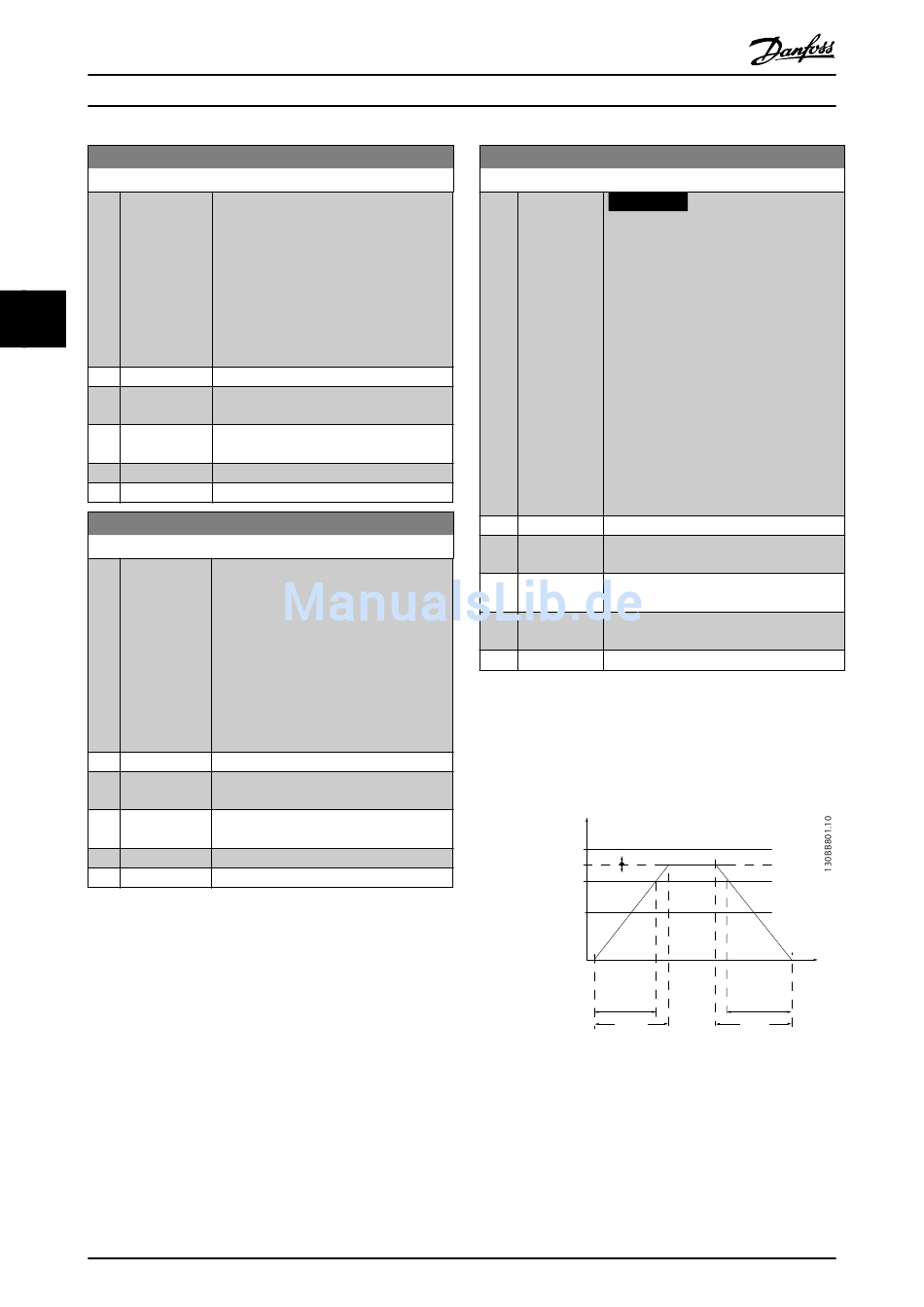

Parameter
3-15 Variabler Sollwert 1
Option:
4 4
[0] Deaktiviert
[1] Analogeingang
*
53
[2] Analogeingang
54
[7] Pulse input 29
[11] Bus Sollwert
3-16 Variabler Sollwert 2
Option:
[0] Deaktiviert
[1] Analogeingang
53
[2] Analogeingang
*
54
[7] Pulse input 29
[11] Bus Sollwert
54
Programmierungshandbuch
Funktion:
Dieser Parameter bestimmt die Quelle des
ersten Sollwertsignals. Es ist möglich, bis
zu drei variable Sollwertsignale zu
definieren (Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler Sollwert
2 und Parameter 3-17 Variabler Sollwert 3),
die den Gesamtsollwert bilden. Die
Summe der Sollwertsignale legt die
aktuellen Sollwerte fest.
Funktion:
Dieser Parameter bestimmt die Quelle des
zweiten Sollwertsignals. Es ist möglich, bis
zu drei variable Sollwertsignale zu
definieren (Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler Sollwert
2 und Parameter 3-17 Variabler Sollwert 3),
die den Gesamtsollwert bilden. Die Summe
der Sollwertsignale legt die aktuellen
Sollwerte fest. Siehe auch 1-93 Thermistor-
anschluss.
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
3-17 Variabler Sollwert 3
Option: Funktion:
HINWEIS
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Dieser Parameter bestimmt die Quelle des
dritten Sollwertsignals. Es ist möglich, bis
zu drei variable Sollwertsignale zu
definieren (Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler Sollwert
2 und Parameter 3-17 Variabler Sollwert 3),
die den Gesamtsollwert bilden. Die Summe
der Sollwertsignale legt die aktuellen
Sollwerte fest.
Die Option [1] PM ist nicht verfügbar,
wenn Parameter 3-17 Variabler Sollwert 3 =
[1] PM.
[0] Deaktiviert
[1] Analog-
eingang 53
[2] Analog-
eingang 54
[7] Pulse input
29
[11] Bus Sollwert
*
4.4.3 3-4* Rampe 1
Konfigurieren Sie die Rampenparameter und Rampenzeiten
für jede der beiden Rampen (Parametergruppe 3-4* Rampe
1 und Parametergruppe 3-5* Rampe 2).
RPM
P 4-14
High-limit
Reference
P 1-23
Motor
frequency
P 4-12
Low limit
P 3-*1
Ramp (X)Up
Time (Acc)
t
acc
Abbildung 4.8 Rampen
P 3-*2 Time
Ramp (X)
Down
Time (Dec)
t
dec
