Parameter
4.7 Hauptmenü - Analoge Ein-/Ausg. -
Gruppe 6
Parametergruppe zur Einrichtung der analogen I/O-
Konfiguration und des Digitalausgangs. Der
Frequenzumrichter ist mit 2 Analogeingängen ausgestattet:
Klemme 53 und 54. Die Analogeingänge sind frei für
Spannung (0-10 V) oder Stromeingang (0/4-20 mA)
konfigurierbar.
4.7.1 6-0* Grundeinstellungen
6-00 Signalausfall Zeit
Range: Funktion:
10 s [1 - 99 s] Geben Sie die Timeout-Zeit ein.
*
6-01 Signalausfall Funktion
Option: Funktion:
Wählen Sie die Timeout-Funktion aus. Die
unter Parameter 6-01 Signalausfall Funktion
eingestellte Funktion wird aktiviert, wenn das
Eingangssignal an Klemme 53 oder 54
weniger als 50 % des unter
Parameter 6-10 Klemme 53 Skal.
Min.Spannung, Parameter 6-12 Klemme 53
Skal. Min.Strom, Parameter 6-20 Klemme 54
Skal. Min.Spannung oder
Parameter 6-22 Klemme 54 Skal. Min.Strom
definierten Werts beträgt, und zwar für einen
Zeitraum, der unter Parameter 6-00 Signal-
ausfall Zeit definiert wurde.
[0] Aus
*
[1] Drehz.
speich.
[2] Stopp
[3] Festdrz.
(JOG)
[4] Max.
Drehzahl
[5] Stopp und
Alarm
MG03N103
Programmierungshandbuch
Par. 6-xx
Max.
Soll-/ Istwert
Par. 6-xx
Min.
Soll-/ Istwert

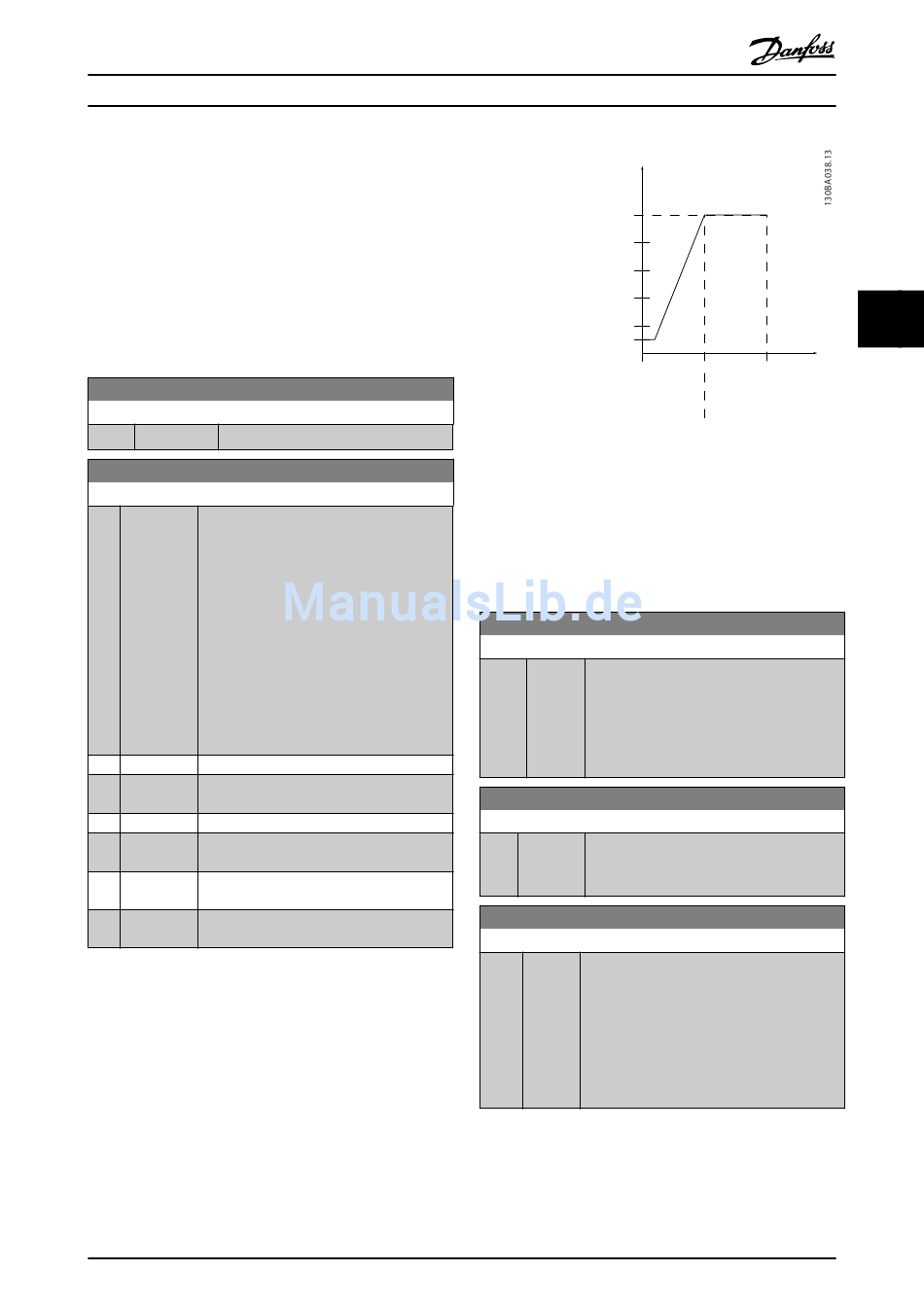

Abbildung 4.12 Signalausfall Funktion

4.7.2 6-1* Analogeingang 53

Parameter zum Skalieren und Konfigurieren der Grenzwerte
für Analogeingang 53 (Klemme 53).
6-10 Klemme 53 Skal. Min.Spannung
Range:
0.07 V
*
6-11 Klemme 53 Skal. Max.Spannung
Range:
10 V
*
6-12 Klemme 53 Skal. Min.Strom
Range:
4 mA
*
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
Soll-/Istwert
[UPM]
1.500
1.200
900
600
300
150
1 V 5 V
Par. 6-xx
Min. Spannung oder
Min. Strom
Par. 6-xx
Max. Spannung oder
Max. Strom
Funktion:
[0 - 10 Geben Sie die Spannung (V) ein, die
V] Parameter 6-14 Klemme 53 Skal. Min.-Soll/
Istwert entspricht. Der Wert muss auf >1 V
eingestellt werden, damit
Parameter 6-01 Signalausfall Funktion aktiviert
wird.
Funktion:
[0 - 10 V] Geben Sie die Spannung (V) ein, die dem
maximalen Sollwert entspricht (eingestellt in
6-15 Klemme 53 Skal. Max.-Soll/Istwert).
Funktion:
[0 - 20 Geben Sie den minimalen Stromwert ein.
mA] Dieses Sollwertsignal sollte dem in
Parameter 6-14 Klemme 53 Skal. Min.-Soll/Istwert
eingestellten Min. Soll-/Istwert entsprechen.
Der Wert muss auf min. 2 mA eingestellt
werden, um die Signalausfall-Funktion in
Parameter 6-01 Signalausfall Funktion zu
aktivieren.
4 4
10 V
[V]
Analogeingang
