Parameter
5-40 Relaisfunktion
Array (Relais 1 [0], Relais 2 [1])
Wählen Sie Optionen, um die Funktion der Relais zu definieren.
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Arrayparameter.
Standardwerte für 5-40 Function Relay:
Wenn 0-03 Regional Settings auf [0] International eingestellt ist, ist
der Standardwert von Relais 1 „Alarm" und der Standardwert von
Relais 2 „Motor ein".
Wenn 0-03 Regional Settings auf [1] Nord-Amerika eingestellt ist,
ist der Standardwert von Relais 1 „Kein Alarm" und der
Standardwert von Relais 2 „Motor ein".
Option: Funktion:
Eingang ist AUS, wenn die SL-
Controller [35] Aktion Digitalausgang
D-AUS ausgeführt wird.
[160] Kein Alarm Der Ausgang ist aktiv, wenn kein
Alarm vorliegt.
[161] Reversierung aktiv Der Ausgang ist aktiv, wenn der
Frequenzumrichter den Motor im
Linkslauf betreibt (das logische
Produkt der Statusbits „Betrieb" UND
„Reversierung").
[165] Hand-Sollwert aktiv Der Ausgang ist aktiv, wenn
3-13 Sollwertvorgabe = [2] Ort oder
wenn 3-13 Sollwertvorgabe = [0]
Umschalt. Hand/Auto, während das
LCP gleichzeitig im Hand-Betrieb
[Hand on] ist.
[166] Fern-Sollwert aktiv Der Ausgang ist aktiv, wenn
3-13 Sollwertvorgabe [1] oder
Umschalt. Hand/Auto [0] während das
LCP gleichzeitig im Auto-Betrieb ist.
[167] Startbefehl aktiv Der Ausgang ist aktiv, wenn ein
Startbefehl ausgeführt wird (z. B. über
einen Digitaleingang-Busanschluss
oder [Hand] oder [Auto on]) und kein
Stopp- oder Startbefehl aktiv ist.
[168] Handbetrieb Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Hand-Betrieb
ist (angezeigt durch LED über [Hand
on]).
[169] Autobetrieb Der Ausgang ist aktiv, wenn der
Frequenzumrichter im Hand-Betrieb
ist (angezeigt durch LED über [Auto
on]).
[193] Energiesparmodus Der Frequenzumrichter/das System
befindet sich im Energiesparmodus.
Siehe Parametergruppe 22-4* -
Energiesparmodus.
[194] Riemenbruch Eine Riemenbruchbedingung wurde
erkannt. Diese Funktion müssen Sie
MG03N103
Programmierungshandbuch
5-40 Relaisfunktion
Array (Relais 1 [0], Relais 2 [1])
Wählen Sie Optionen, um die Funktion der Relais zu definieren.
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Arrayparameter.
Standardwerte für 5-40 Function Relay:
Wenn 0-03 Regional Settings auf [0] International eingestellt ist, ist
der Standardwert von Relais 1 „Alarm" und der Standardwert von
Relais 2 „Motor ein".
Wenn 0-03 Regional Settings auf [1] Nord-Amerika eingestellt ist,
ist der Standardwert von Relais 1 „Kein Alarm" und der
Standardwert von Relais 2 „Motor ein".
Option:
[196] Notfallbetrieb
[198] FU-Bypass
5-41 Ein Verzög., Relais
Array [9], (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais
5 [4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range:
0.01 s
*

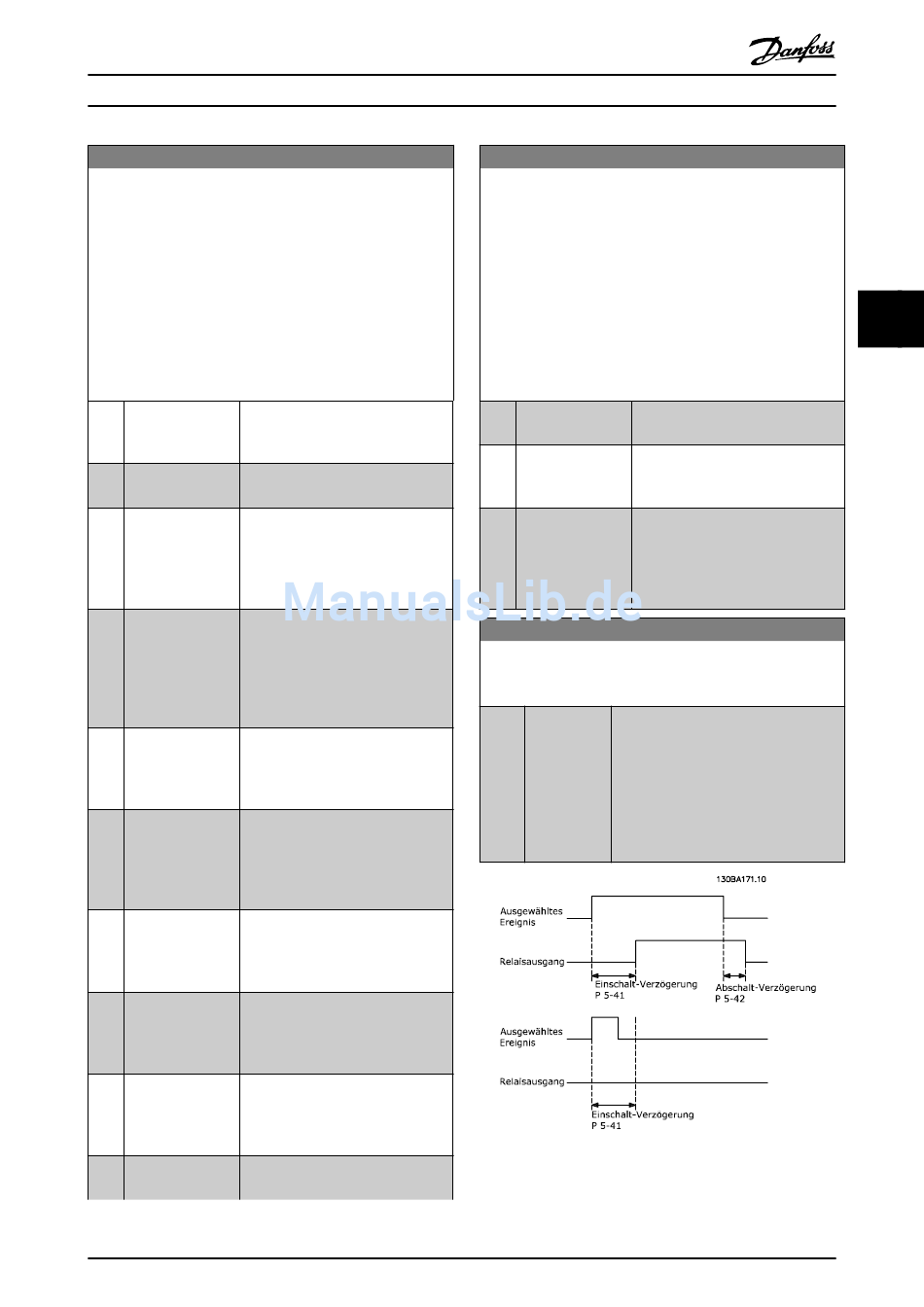

Abbildung 4.9 Ein Verzög., Relais
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
Funktion:
in Parameter 22-60 Riemenbruch-
funktion aktivieren.
Der Frequenzumrichter wird im
Notfallbetrieb betrieben. Siehe
Parametergruppe 24-0* Notfallbetrieb.
Als Signal zur Aktivierung einer
externen elektromechanischen
Überbrückung zur direkten Schaltung
des Motors ans Netz.
Siehe 24-1* FU-Bypass.
Funktion:
[0.01 - 600 s] Geben Sie die Einschaltverzögerung des
Relais ein. Das Relais wird nur aktiviert,
wenn die Bedingung unter 5-40 Relais-
funktion während der festgelegten Zeit
ununterbrochen bestehen bleibt. Wählen
Sie eines der verfügbaren mechanischen
Relais in einer Reihenfunktion aus. Siehe
5-40 Relaisfunktion.
