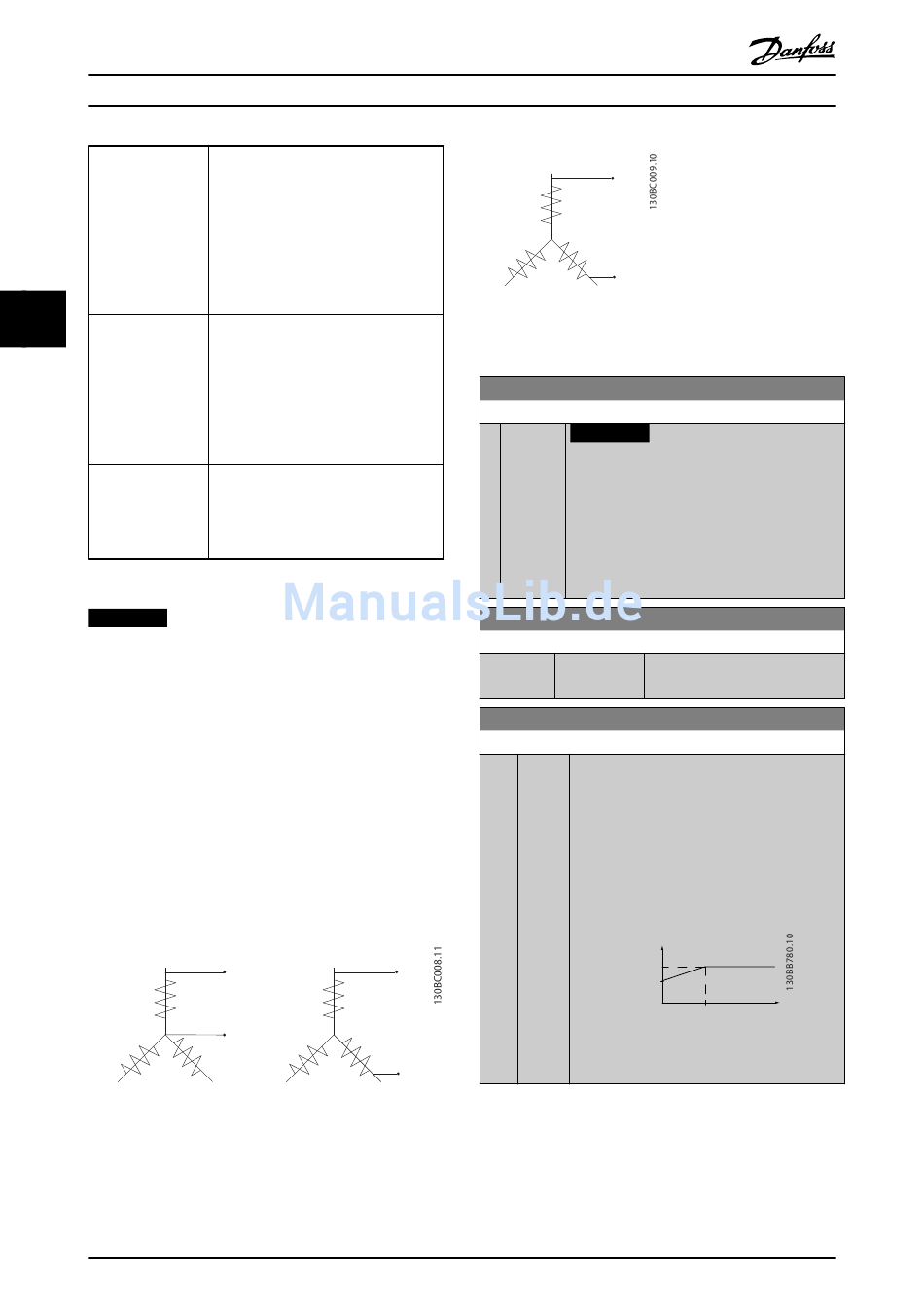

Parameter
1-30 Statorwi-
derstand (Rs)
(Leiter-Sternpunkt)
4 4
Parameter 1-37 Indu
kt. D-Achse (Ld)
(Leiter-Sternpunkt)
1-40 Gegen-EMK bei
1000 UPM
Effektivwert
(Außenleiterwert)
Tabelle 4.3 Parameter für PM-Motoren
HINWEIS
Motorhersteller geben die Werte für Statorwiderstand
(1-30 Statorwiderstand (Rs)) und D-Achsen-Induktivität
(Parameter 1-37 Indukt. D-Achse (Ld)) in technischen
Daten zwischen Außenleiter und Sternpunkt oder
zwischen Außenleitern an. Es gibt keinen allgemeinen
Standard. Die verschiedenen Konfigurationen für Stator-
wicklungswiderstand und Induktion werden in
Abbildung 4.2 gezeigt. Danfoss-Wechselrichter benötigen
immer den Leiter-Sternpunkt-Wert. Die Gegen-EMK eines
PM-Motors wird definiert als „induzierte EMK, die an
zwei beliebigen Phasen der Statorwicklung eines frei
laufenden Motors entsteht". Danfoss-Wechselrichter
benötigen immer den Effektivwert zwischen
Außenleitern gemessen bei 1000 UPM mechanischer
Drehzahl. Dies wird in Abbildung 4.3 gezeigt.
Line to common (starpoint)
Abbildung 4.2 Motorparameter werden in verschiedenen
Formaten bereitgestellt. Danfoss-Frequenzumrichter benötigen
immer den Außenleiter-Sternpunkt-Wert.
48
Programmierungshandbuch
Dieser Parameter gibt den Widerstand der
Statorwicklung (R ) ähnlich dem Statorwi-
s
derstand bei Asynchronmotoren an. Der
Statorwiderstand wird für die Leiter-
Sternpunkt-Messung definiert, d. h. bei
Leiter-Leiter-Daten, wenn der Statorwi-
derstand zwischen zwei beliebigen
Außenleitern gemessen wird, müssen Sie
den Wert durch 2 teilen.
Dieser Parameter gibt die direkte
Achseninduktivität des PM-Motors an. Die
D-Achsen-Induktivität wird für die Phasen-
Sternpunkt-Messung definiert, d. h. bei
Leiter-Leiter-Daten, wenn der Statorwi-
derstand zwischen zwei beliebigen
Außenleitern gemessen wird, müssen Sie
den Wert durch 2 teilen.
Dieser Parameter gibt speziell die Gegen-
EMK am Statoranschluss des PM-Motors
bei 1000 UPM mechanische Drehzahl an.
Sie wird zwischen zwei Außenleitern
definiert und als Effektivwert ausgedrückt.
Line to line values
Rs and Ld
Rs and Ld
Danfoss A/S © Ver. 08/2014 Alle Rechte vorbehalten.
Permanent magnet motors
Line to Line Back
Emf in RMS Value
at 1000 rpm
Speed (mech)
Abbildung 4.3 Maschinenparameterdefinitionen der Gegen-
EMK bei Permanentmagnet-Motoren
1-39 Motorpolzahl
Range: Funktion:
HINWEIS
4 [2 -
*
100 ]
Diesen Parameter können Sie bei
laufendem Motor nicht einstellen.
Geben Sie die Anzahl der Motorpole ein.
Der Motorpolwert ist immer eine gerade Zahl, da
sie sich auf die Gesamtpolzahl bezieht, nicht auf
Polpaare.
1-40 Gegen-EMK bei 1000 UPM
Range: Funktion:
Size related [ 10 - 9000 V] Gegen-EMK-Spannung zwischen
*
Phasen bei 1000 UPM
1-50 Motormagnetisierung bei 0 UPM.
Range: Funktion:
100 [ 0 - Verwenden Sie diesen Parameter zusammen mit
% 300.0 Parameter 1-52 Min. Drehzahl norm. Magnetis.
*
%] [Hz], wenn beim Betrieb mit niedriger Drehzahl
eine angepasste thermische Belastung des
Motors gewünscht wird.
Geben Sie den Wert als Prozentsatz des Magnet-
isierungsnennstroms ein. Eine zu niedrige
Einstellung kann ein reduziertes Drehmoment an
der Motorwelle bewirken.
Magn. current
90%
Par.1-50
Abbildung 4.4 Motormagnetisierung
Par.1-52 Hz
