Demos von Oszilloskop-Funktionen der Serien MSO2000, MSO3000 und MSO4000
Tour durch das Bedienfeld
Taste D15–D0: Anzeigen oder Entfernen von digitalen Kanälen aus der Anzeige und Zugriff auf das Menü zum
Einrichten digitaler Kanäle
Bus-Tasten: Definieren und Anzeigen von bis zu vier verschiedenen seriellen und parallelen Bussen gleichzeitig beim
MSO4000, und von zwei Bussen beim MSO2000/MSO3000
Logiktastkopf-Stecker: Stecken Sie den Digitaltastkopf P6316 oder P6516 mit seinen 16 Digitalanschlüssen in die
entsprechende Buchse auf dem Bedienfeld
Wave Inspector: Erweitert, sodass nun auch Zoom, Verschieben und Suchen auf digitalen Kanälen möglich ist
Die Demo-Übungen in den folgenden Abschnitten behandeln wichtige Punkte der MSO-Mixed-Signal-Oszilloskope.
Demo XVII: Einrichten digitaler Kanäle (MSO2000-, MSO3000- und MSO4000-Modelle)

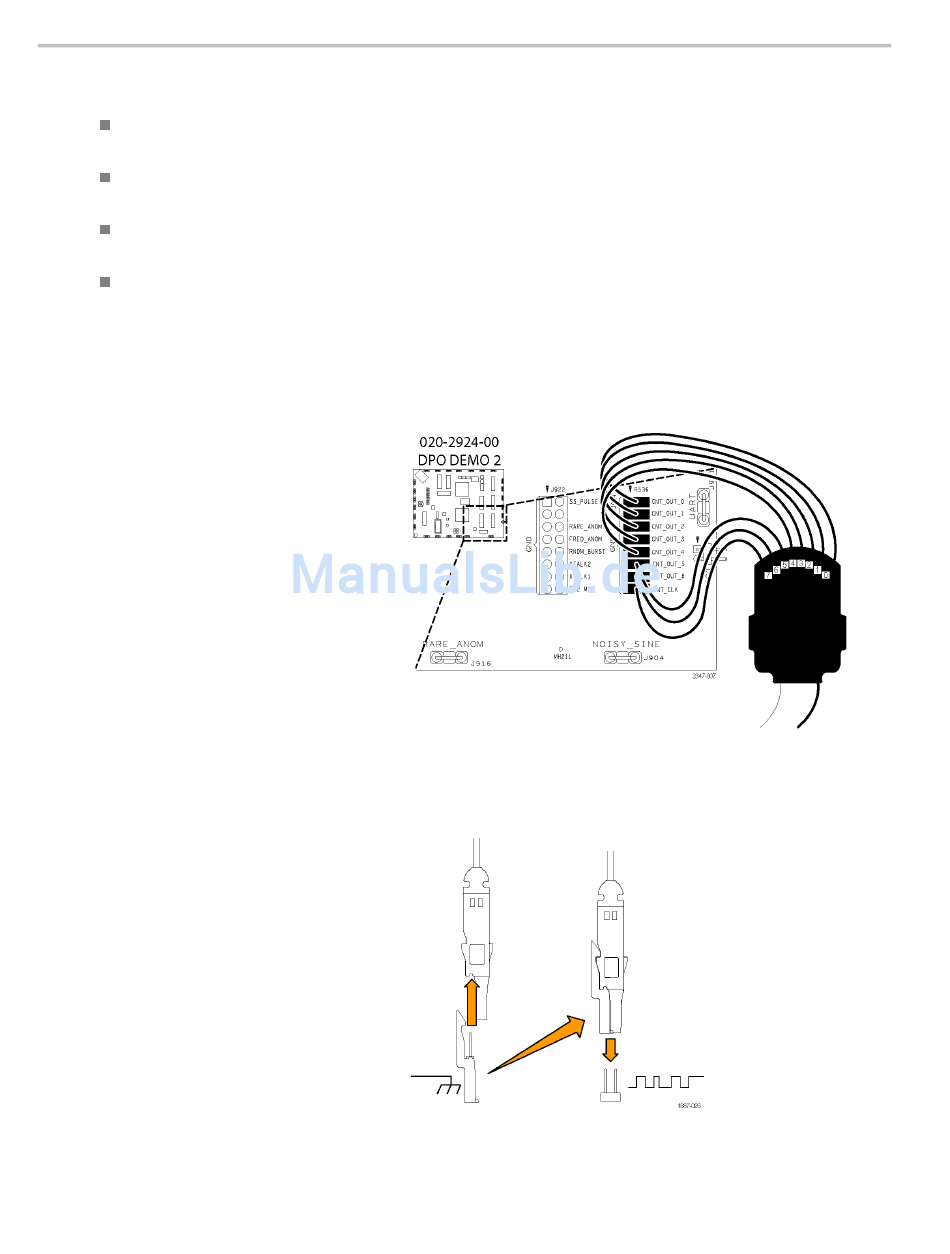

1. Verbinden Sie den geeigneten
Digitaltastkopf vom Bedienfeld des
Oszilloskops mit den entsprechenden
Stiften auf der Demo 2-Baugruppe.
Schließen Sie beim MSO4000 die Kanäle
D0 bis D6 der Digitalgruppe 1 des Tastkopfs
an die entsprechenden Signale CNT OUT
0 bis CNT OUT 6 der Demo 2-Baugruppe
an. Verbinden Sie den Kanal D7 des
Tastkopfs mit dem Anschluss CNT CLK der
Demo-Baugruppe.
D7 — CNT CLK
D6 — CNT OUT 6
D5 — CNT OUT 5
D4 — CNT OUT 4
D3 — CNT OUT 3
D2 — CNT OUT 2
D1 — CNT OUT 1
D0 — CNT OUT 0
Denken Sie daran, beim MSO4000 und dem
digitalen Tastkopf P6516 alle Tastkopfstifte
mit dem bündigen Adapter ordnungsgemäß
zu erden.
42
Bedienungsanleitung für die Demo 2-Baugruppe
