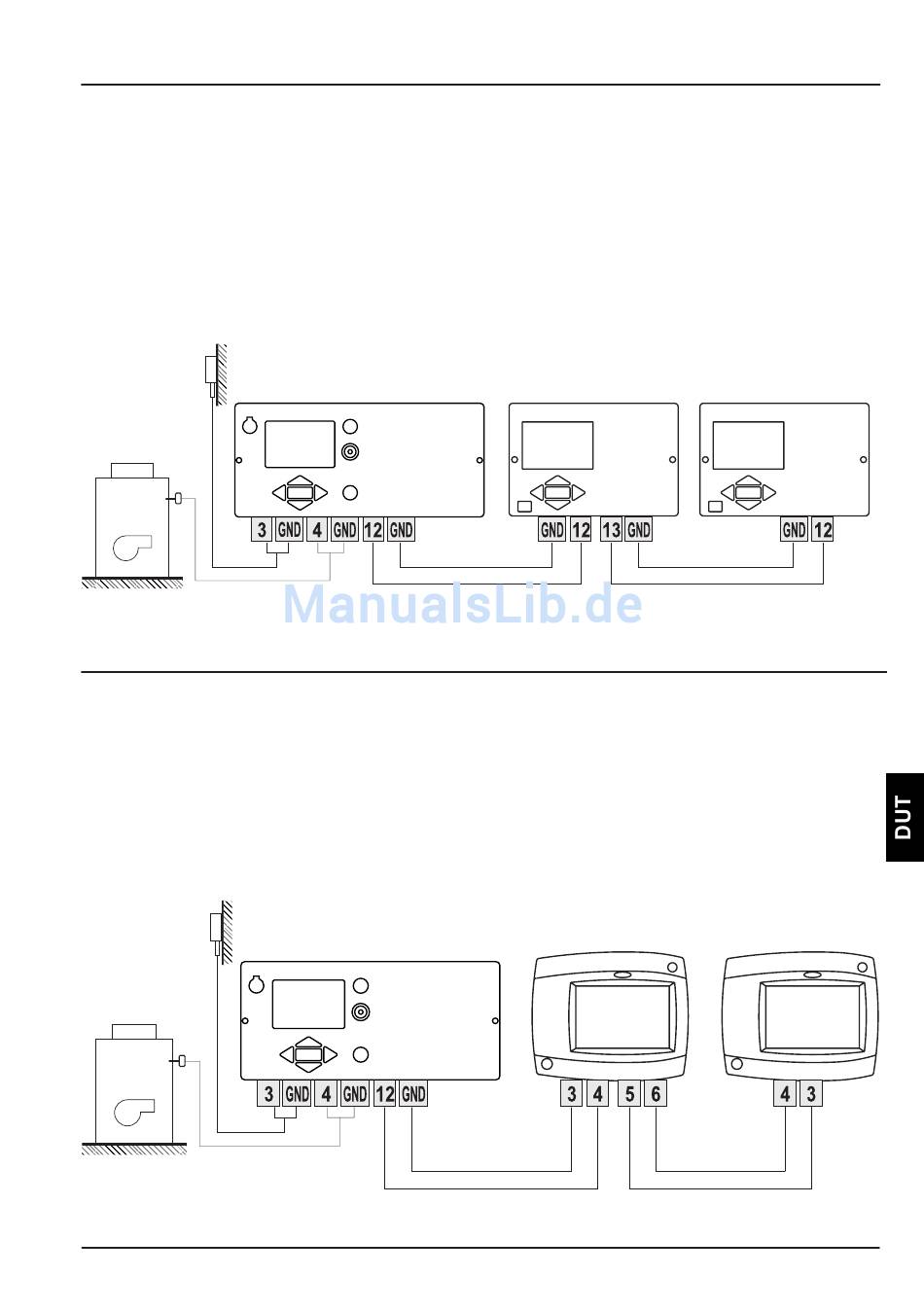

BUS-VERBINDING NAAR KMS-D OF KMS-D+ REGELAARS

Met BUS-verbinding kan eender welk aantal KSF-Pro met KMS-D of KMS-D+ regelaars
aangesloten worden op het netwerk. De eerste of hoofdregelaar bestuurt fysiek warmte-
bronnen terwijl de andere (bijkomende) regelaars enkel de verwarmingscircuits besturen.
Belangrijk: Buiten- en boilertemperatuursensoren moeten op de hoofdregelaar aangeslo-
ten worden.
Buitensensor
Warmtebron

BUS-VERBINDING NAAR WHMS REGELAARS

Met BUS-verbinding kan eender welk aantal KSF-Pro met WHMS regelaars aangesloten
worden op het netwerk. De eerste of hoofdregelaar bestuurt fysiek warmtebronnen terwijl
de andere (bijkomende) regelaars enkel de verwarmingscircuits besturen.
Belangrijk: Buiten- en boilertemperatuursensoren moeten op de hoofdregelaar aangeslo-
ten worden.
Buitensensor
Warmtebron
Eerste regelaar
Eerste regelaar
Uitbreidende regelaar
Uitbreidende
regelaar
Schema [360b]
391
Uitbreidende regelaar
Uitbreidende
regelaar
Schema [360b]
Installatiehandleiding
