ALLACCIAMENTO DEL BRUCIATORE

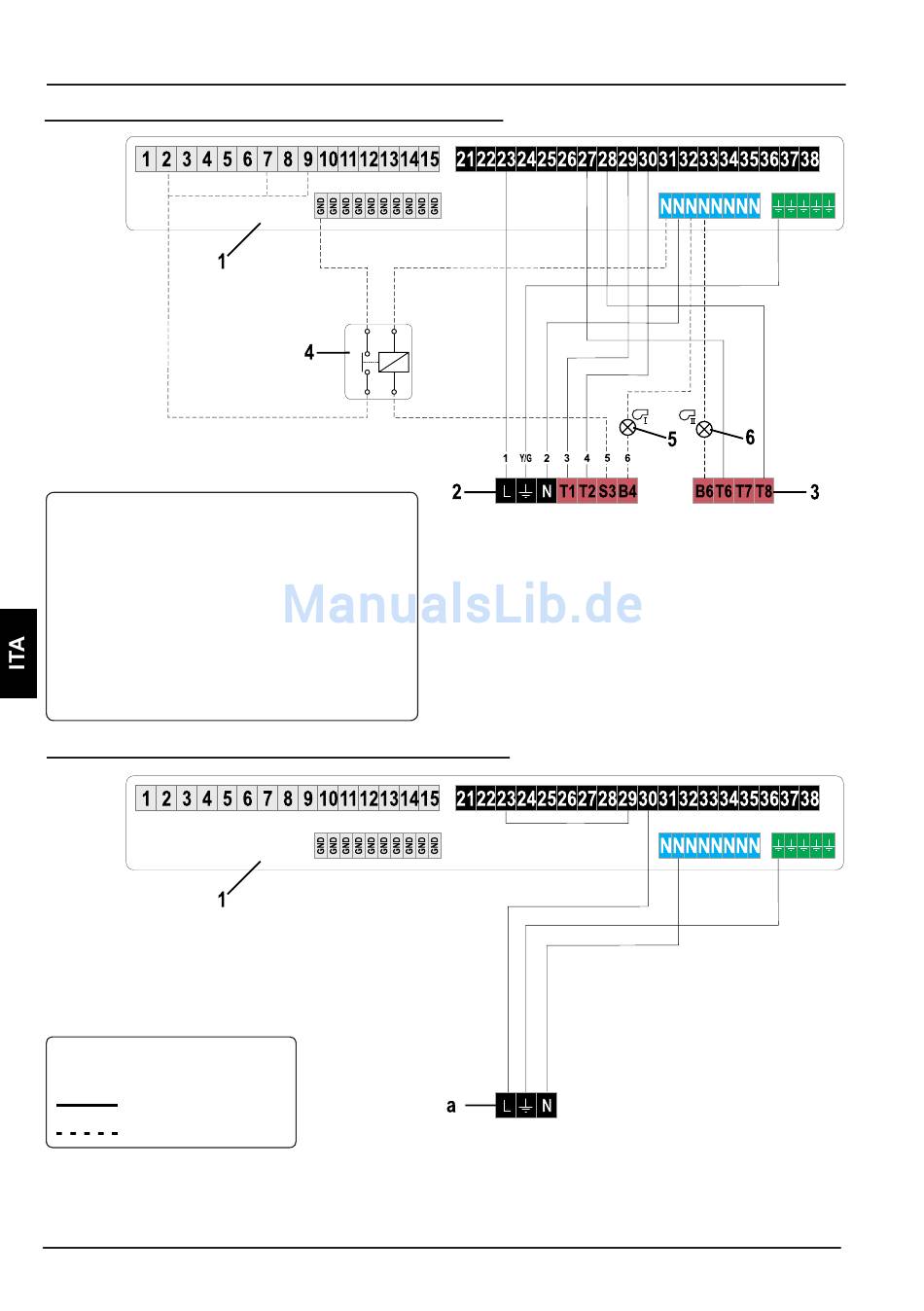

a) Allacciamento del bruciatore con il connettore
LEGENDA:
1 - Regolatore KSF-Pro
2 - Connettore per il bruciatore via cavo, I livello
3 - Connettore per il bruciatore, II livello (non è previsto dalla fornitura)
4 - Contatore, potenzialmente libero per il rilevamento delle ore di lavoro
del bruciatore di I livello (non è previsto dalla fornitura)
5 - Indicatore di funzionamento del bruciatore - I livello
(non è previsto dalla fornitura)
6 - Indicatore di funzionamento del bruciatore - II livello
(non è previsto dalla fornitura)
b) Allacciamento del bruciatore senza connettore
LEGENDA:
1 - Regolatore KSF-Pro
a - Bruciatore
allacciamento obbligatorio
allacciamento opzionale
Istruzioni per l'installazione
