INSTALLAZIONE NELL'APERTURA DELLA CALDAIA

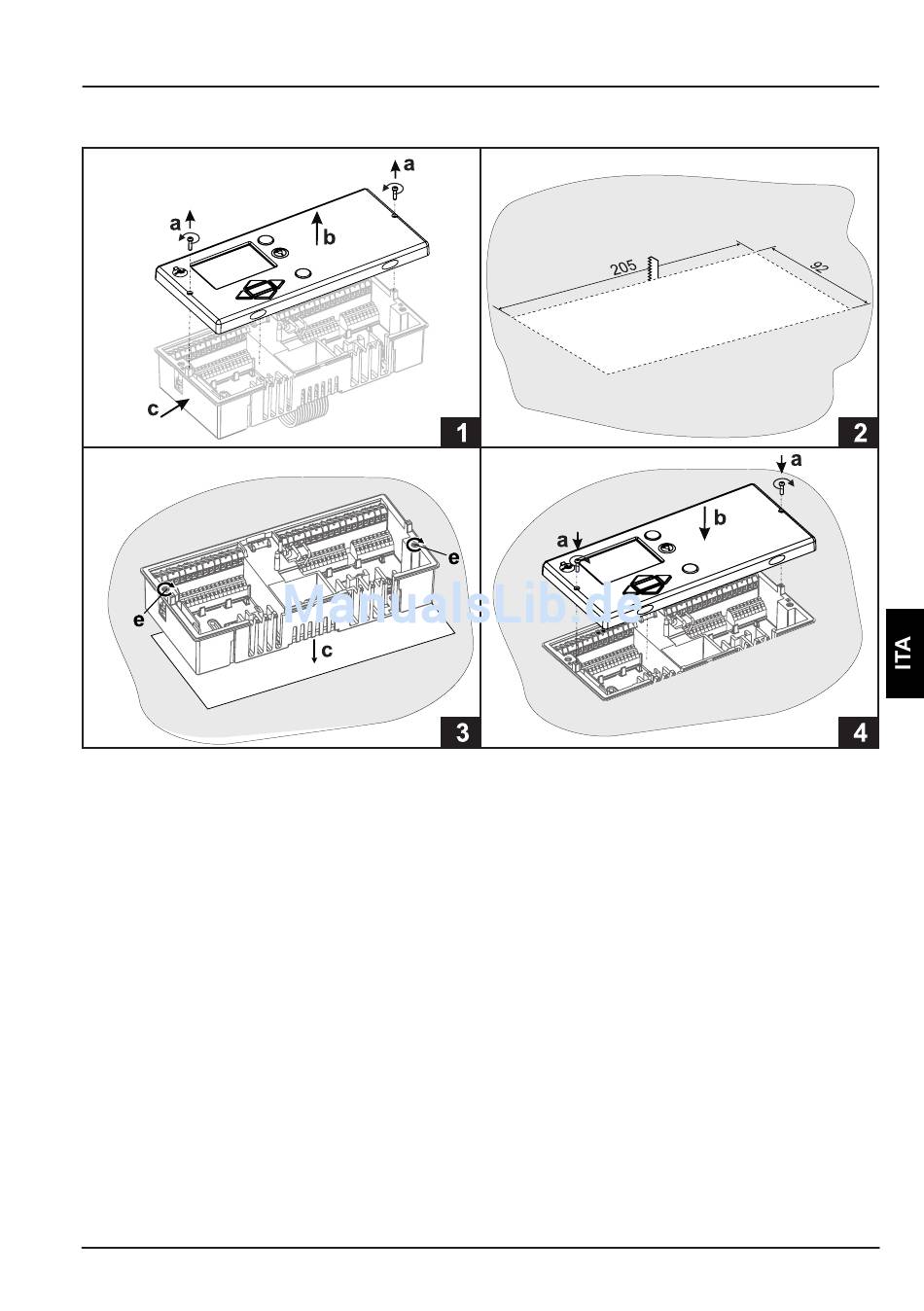

L'installazione sulla parete deve essere eseguita secondo il seguente procedimento:
1. Svitare le viti (a) e staccare il regolatore (b) dalla base (c).
2. Ritagliare sul pannello un'apertura della dimensione di 205 x 92 mm.
3. Effettuare entrambi i fori sul fondo della base, attraverso l'apertura sinistra introdurre i
cavi per i sensori, attraverso l'apertura destra i cavi per la tensione di rete. Inserire la
base (c) nell'apertura della caldaia e fissarla all'intelaiatura con dei ganci di fissaggio (e).
4. Effettuare il collegamento elettrico, riposizionare il regolatore (b) sulla base e fissarlo
con le viti (a).
