RACCORDEMENT DU BRÛLEUR

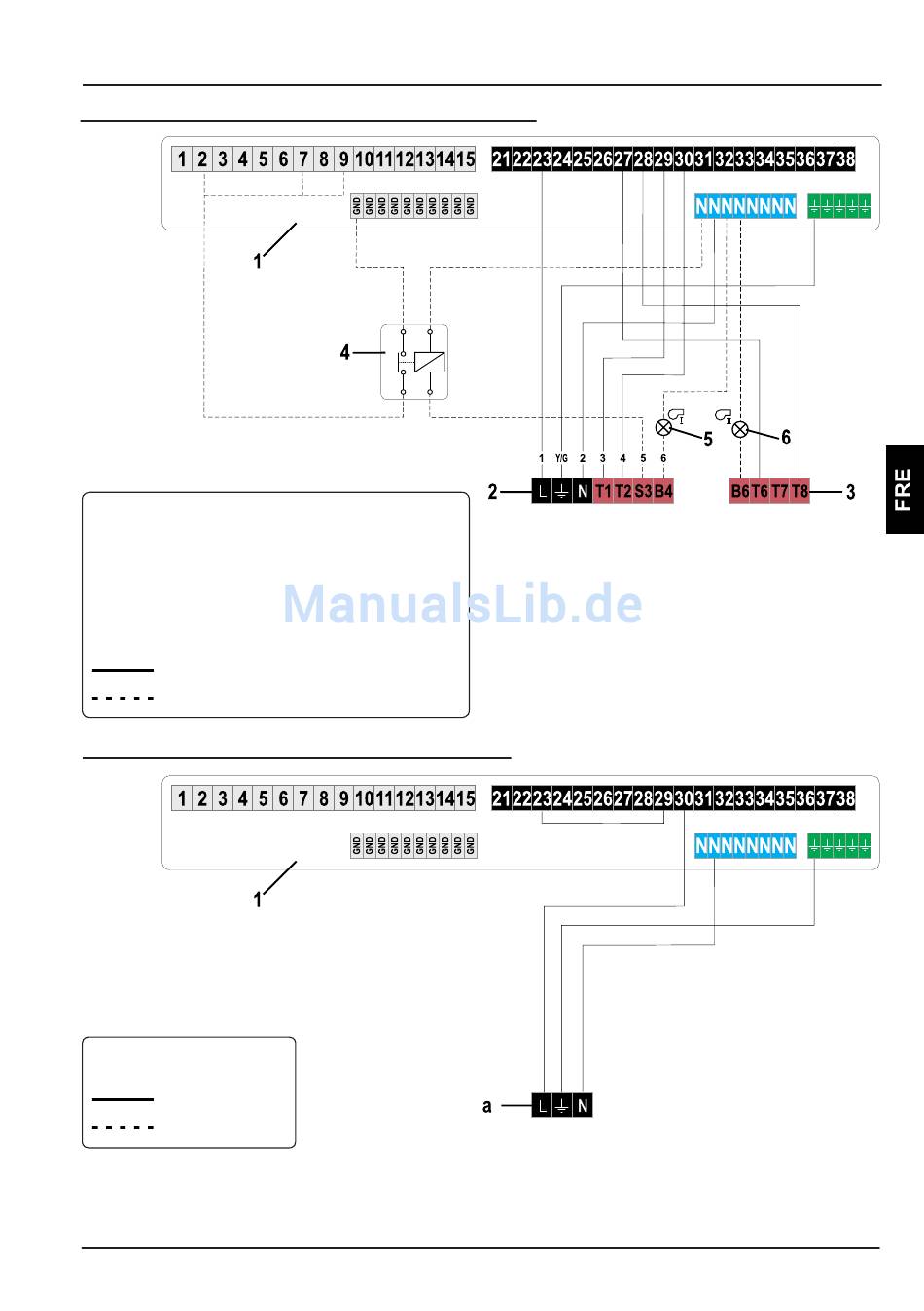

a) Raccordement du brûleur avec un connecteur
LÉGENDE :
1 – Régulation KSF-Pro
2 – Connecteur pour le brûleur avec câble, niveau I
3 – Connecteur pour le brûleur, niveau II (non compris dans la livraison)
4 – Contacteur potentiellement libre pour enregistrer les heures de
fonctionnement brûleur de niveau I (non compris dans la livraison)
5 – Indicateur de fonctionnement du brûleur – Niveau I
(non compris dans la livraison)
6 – Indicateur de fonctionnement du brûleur – Niveau II
(non compris dans la livraison)
raccordement obligatoire
raccordement optionnel
b) Raccordement du brûleur sans connecteur
LÉGENDE :
1 – Régulation KSF-Pro
a – Brûleur
Required connection
Optional connection
