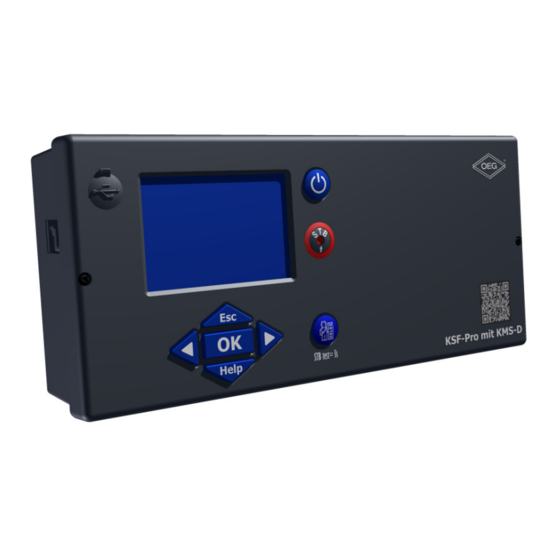

OEG KSF-Pro Handbuch

Kesselschaltfeld
Vorschau ausblenden Andere Handbücher für KSF-Pro:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

ENG
Boiler controller
DEU
Kesselschaltfeld
FRE
Unité fonctionnelle
ITA
Centralina
DUT
Schakelpaneel
KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+
Inhaltsverzeichnis
loading

Verwandte Anleitungen für OEG KSF-Pro

Inhaltszusammenfassung für OEG KSF-Pro

  • Seite 81: Ksf-Pro Mit Kms-D, Ksf-Pro Mit Kms-D

    Kesselschaltfeld KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+ EINLEITUNG KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+ sind moderne mikroprozessorgesteuerte Gerä- te, hergestellt in digitaler SMT - Technologie. KSF-Pro Kesselschaltfeld dienen der Regulierung des Direkt- und/oder Mischerheizkreises oder zweier Mischerheizkreise und der Brauchwassererwärmung mittels Kessel, Sonnenkollektoren und anderer Energiequellen.
  • Seite 82 INHALT Einleitung ........................81 BEDIENUNGSANLEITUNG Beschreibung des Reglers ..................... 84 Reglereinstellung bei der Erstinbetriebnahme..............85 Tastatur und sonstige Tasten ..................88 Sicherheitstemperatur-Begrenzer (STB) ................ 88 Graphisches LCD-Display ....................89 Beschreibung und Aussehen der Hauptanzeige ........... 89 Beschreibung der angezeigten Symbole am Display ............. 90 Symbole der Heizkreise ..................
  • Seite 83 Elektrischer Anschluss des Reglers .................149 Anschluss der Temperaturfühler ................150 Anschluss der Raumeinheit DD2+ ................151 BUS-Verbindung der KSF-Pro mit KMS-D oder KMS-D+ Regler ......152 BUS-Verbindung der KSF-Pro und WHMS Regler ...........152 Montage und Anschluss des Sicherheitstermostates ..........153 Anschluss des Brenners ...................154 Montahe und Funktionstest der Thermischen Ablaufsicherung STB .......155...

  • Seite 84: Bedienungsanleitung

    BEDIENUNGSANLEITUNG BESCHREIBUNG DES REGLERS 1 - USB-Anschluss für PC. 2 - Graphisches Display. 3 – Tastatur. 4 – Taste zur Messung der Emissionen und für den STB-Test. 5 – Thermische Ablaufsicherung STB. 6 – Schalter zum Einschalten des Reglers Bedienungsanleitung...

  • Seite 85: Reglereinstellung Bei Der Erstinbetriebnahme

    REGLEREINSTELLUNG BEI DER ERSTINBETRIEBNAHME Der KSF-Pro Kesselschaltfeld sind mit einer innovativen Lösung Easy start, die eine Er- steinstellung des Reglers in nur drei oder vier Schritten ermöglicht, ausgestattet. Beim ersten Anschließen des Reglers ans Netz, wird nach der Anzeige der Programmver- sion und des Logos auf dem Display, der erste Schritt zur Einstellung des Reglers ange- zeigt.

  • Seite 86: Schritt - Auswahl Des Hydraulikschemas

    2. SCHRITT - AUSWAHL DES HYDRAULIKSCHEMAS Wählen Sie das Hydraulikschema des Reglerbetriebs aus. Zwischen den Schemen bewegt man sich mit den Tasten . Das ausgewählte Schema Bestätigt man mit der Taste Alle Schemen mit Mischerheizkreisen sind für Heizkörper und Boden / Wand- Heizung verfügbar.

  • Seite 87: Schritt - Einstellung Der Heizkurvensteilheit Für Den Zweiten Kreis

    4. SCHRITT - EINSTELLUNG DER HEIZKURVENSTEILHEIT FÜR DEN ZWEITEN KREIS Stellen Sie die Heizkurvensteilheit für die Raumhei- zung für den zweiten Heizkreis ein. Der Wert wird mit den Tasten verändert. Den eingestellten Wert bestätigt man mit der Taste Der Regler verlangt eine Bestätigung der Heizkur- veneinstellung mit der Taste Haben Sie versehentlich den falschen Heizkurven- wert eingestellt, kehren Sie mit der Taste...

  • Seite 88: Tastatur Und Sonstige Tasten

    TASTATUR UND SONSTIGE TASTEN Description Bewegung nach links, Wertabnahme. Bewegung nach rechts, Wertzunahme. Menüanwahl, Anwahlbestätigung. Hilfe. Zurücksetzen. Ein-/Ausschalten des Reglers. Messung der Emissionen, STB-Test Drücken Sie die Taste, um die Funktion Emissionsmessung zu aktivieren. Eine detaillierte Beschreibung der Funktion ist im Kapitel Emissionsmes- sung auf Seite 106 beschrieben.

  • Seite 89: Graphisches Lcd-Display

    GRAPHISCHES LCD-DISPLAY Alle wichtigen Daten sind auf dem LCD Display ersichtlich. BESCHREIBUNG UND AUSSEHEN DER HAUPTANZEIGE Status der Steuerausgänge des Reglers. Zeit und Datum. Meldungen Anzeige gemessener Temperaturen. Warnungen. T1=20 T5=45 T7=--- °C T2=-5 T4=45 T6=53 T8=--- °C Betriebsart. R 23 5 1 4 6 Benutzer- funktionen.

  • Seite 90: Beschreibung Der Angezeigten Symbole Am Display

    BESCHREIBUNG DER ANGEZEIGTEN SYMBOLE AM DISPLAY SYMBOLE DER HEIZKREISE Symbol Beschreibung Erster - Mischerheizkreis. Zweiter - Direkt- oder Mischerheizkreis. Brauchwassererwärmung. SYMBOLE FÜR DARSTELLUNG DER BETRIEBSART Symbol Beschreibung Raumheizung. Raumkühlung. Betrieb nach Zeitprogramm - Tagesintervall. * Betrieb nach Zeitprogramm - Nachtintervall. * Betrieb nach Soll-Tagestemperatur.

  • Seite 91: Beschreibung

    Symbol Beschreibung Flüssigbrennstoffkessel blockiert - Ausgeschaltet. Festbrennstoffkessel Einschaltung. Automatisches Umschalten auf den Sommer-Modus. Estrichtrocknung ist eingeschaltet. Betrieb mit konstanter Vorlauftemperatur. Ferneinschaltung. Boost-Heizung ist eingeschaltet. SYMBOLE ZUR DARSTELLUNG DER TEMPERATUREN UND ANDERER DATEN Symbol Beschreibung Ist-Temperatur. Ausgerechnete Temperatur oder Soll-Temperatur. Raumtemperatur.* Außentemperatur.
  • Seite 92 Symbol Beschreibung Solarkollektortemperatur. Estrichtemperatur. * Rücklauftemperatur in den Kessel. Rauchgastemperatur. Temperatur des Raums, wo sich die Wärmepumpe befindet. Brauchwassertemperatur in der Zirkulationsleitung. Temperatur der Kollektoren - Programmierter Differenzthermostat- funktion. Temperatur des Festbrennstoffkessels - Programmierter Differenz- thermostatfunktion. Temperatur des Speichers - Programmierter Differenzthermostatfunk- tion.

  • Seite 93: Symbole Der Schutzfunktionen

    Symbol Beschreibung Elektroheizkörper. Elektroheizkörper für die Brauchwassererwärmung. Kessel Umschaltung; Brauchwasserwärmung. Betrieb des Ausgangs nach dem Zeitprogramm. T1, T2, T3, ..T8 Temperatur, gemessen mit den Fühlern T1, T2, T3, T4, T5, T6, T7,T8. TR1, TR2 Temperatur, gemessen mit Raumfühler oder der Raumeinheit DD2+. Außentemperatur, gewonnen über die Bus-Verbindung.

  • Seite 94: Symbole Der Kommunikation Zwischen Angeschlossenen Geräten

    Symbol Beschreibung Kühlung in die Kollektoren. Raumfrostschutz. Frostschutz - Einschalten des Kessels auf Minimaltemperatur. Symbole der Kommunikation zwischen angeschlossenen Geräten Symbol Beschreibung Angeschlossene Geräte an das Kommunikations- Port COM. Raumeinheit DD2 + ist angeschlossen. Die Zahl neben der Raumein- heit zeigt, ob dies die erste oder die zweite Raumeinheit ist. Regler und Kommunikation Port COM1/COM2 Status.

  • Seite 95: Bildschirm Für Hilfe, Meldungen Und Warnungen

    BILDSCHIRM FÜR HILFE, MELDUNGEN UND WARNUNGEN Mit dem Drücken der Taste wird der Bildschirm für Hilfe, Meldungen und Warnun- gen aufgerufen. Ein neues Fenster wird geöffnet, in dem folgende Ikonen zur Verfügung stehen. Kurzanleitung Kurzanleitung für die Bedienung des Reglers. Reglerversion Anzeige des Typs und des Gerätesoftwarestands des Reglers.

  • Seite 96: Einstieg Und Navigation Im Menü

    EINSTIEG UND NAVIGATION IM MENÜ Um das Menü zu öffnen, drückt man die Taste Innerhalb des Menüs bewegt man sich mit den Tasten , mit der Taste bestä- tigt man die Auswahl. Um zur vorigen Anzeige zurückzukehren, die Taste drücken. Wenn einige Zeit keine Taste gedrückt wird, schaltet sich die Displaybeleuch- tung aus bzw.

  • Seite 97: Benutzerfunktionen Für Das Brauchwasser

    ECO-Modus. Urlaubsmodus. Funktion abschalten. BENUTZERFUNKTIONEN FÜR DEN ZWEITEN HEIZKREIS * PARTY-Modus. ECO-Modus. Urlaubsmodus. Funktion abschalten. BENUTZERFUNKTIONEN FÜR DAS BRAUCHWASSER Einmaliges Einschalten der Brauchwassererwärmung. Funktion abschalten. BENUTZERFUNKTIONEN FÜR ENERGIEQUELLEN ** Einmaliges Einschalten des Flüssigbrennstoffkessels. Blockierung / Abschaltung des Flüssigbrennstoffkessels. Festbrennstoffkessel Einschaltung. Funktion abschalten.
  • Seite 98 BETRIEBSART FÜR DEN ZWEITEN HEIZKREIS* Betrieb nach dem ausgewählten Zeitprogramm. Soll- Raumtemperatur wird am Regler oder an der Raumeiheit eingestellt. Betrieb nach der Tagestemperatur. Soll- Raumtemperatur wird am Regler eingestellt. Betrieb nach der Nachttemperatur. Soll- Raumtemperatur wird am Regler eingestellt. Aus.

  • Seite 99: Grundeinstellungen

    GRUNDEINSTELLUNGEN Sprachenauswahl. Zeit und Datum. DISPLAYEINSTELLUNG Dauer der aktiven Beleuchtung des Displays und des automatischen Verlassens des Menüs. Intensität der aktiven Displaybeleuchtung. Intensität der inaktiven Displaybeleuchtung. Kontrast. DATENKONTROLLE Graphische Darstellung der Temperaturen nach Tagen für die letzte Woche. Detaillierte graphische Darstellung der Temperaturen für den laufenden Tag. Betriebsstundenzähler der Steuerausgänge.

  • Seite 100: Wartungsparameter

    WARTUNGSPARAMETER Allgemeine Wartungseinstellungen. Wartungseinstellungen für den ersten Heizkreis. Wartungseinstellungen für den zweiten Heizkreis. Wartungseinstellungen für das Brauchwasser. Wartungseinstellungen für die Kessel. Wartungseinstellungen für alternative Energiequellen. FUNKTIONSPARAMETER Parameter für Estrichtrocknung. WERKSEINSTELLUNGEN Reset der Reglerparameter. Reset der Zeitprogramme. Reset aller Einstellungen und Neu start des Reglers. Benutzereinstellungen speichern.

  • Seite 101: Temperatureinstellung

    TEMPERATUREINSTELLUNG Im Menü sind nur die Temperaturen angezeigt, bei denen man beim ausgewähltem Hyd- raulikschema die Soll-Temperatur einstellen kann. Mit den Tasten wählen wir die gewünschte Temperatur aus. Die Anzeige zur Einstellung der Soll-Temperatur erscheint: Aktueller Wert der Soll-Tempe- Ausgewählte ratur - numerische Darstellung Temperatur Zuletzt bestätigter...

  • Seite 102: Benutzerfunktionen

    BENUTZERFUNKTIONEN Die Benutzerfunktionen ermöglichen einen zusätzlichen Komfort und Funktionalität beim Gebrauch des Reglers. Im Menü stehen Ihnen folgende Benutzerfunktionen zur Verfügung: Erster Heizkreis Zweiter Heizkreis * Brauchwasser Energiequellen ** enUtzerfUnktionen für den ersten Und zweiten eizkreis PARTY-Modus Die PARTY-Funktion ermöglicht das Einschalten des Betriebs gemäß der Soll-Komfort- temperatur.

  • Seite 103: Urlaubsmodus

    Urlaubsmodus Die URLAUB-Funktion schaltet die Regulierung des Heizkreises gemäß der gewünschten Spartemperatur bis zum festgelegten Datum ein. Mit den Tasten wählt man die Urlaub-Funktion aus und mit der Taste schal- tet man sie ein. Für das Einstellen des Ablaufdatums, der Funktion und Temperatur wählt man erneut die Ikone aus.
  • Seite 104 Inbetriebnahme des Festbrennstoffkessels Diese Funktion schaltet den Flüssigbrennstoffkessel aus und kann dann verwendet wer- den, wenn der Festbrennstoffkessel eingeheizt werden soll. Wenn der Festbrennstoffkes- sel die erforderliche Heiztemperatur in einem bestimmten Zeitraum nicht erreicht, schaltet sich erneut der Flüssigbrennstoffkessel ein. Mit den Tasten wählt man die Funkti- on Inbetriebnahme des Festbrennstoffkessels aus und aktiviert sie mit der Taste Die Einstellung verlässt man mit dem Drücken der Taste...

  • Seite 105: Betriebsartenwahl

    BETRIEBSARTENWAHL Im Menü wählt man die gewünschte Reglerbetriebsart separat für jeden Heizkreis und die Brauchwassererwärmung aus. Im Menü kann die Betriebsart für folgendes ausgewählt werden: Erster Heizkreis Zweiter Heizkreis * Brauchwasser Manueller Betrieb Umschaltung zwischen Heizung und Kühlung Messungen der Emmisionen etriebsart für den rsten Und weiten...
  • Seite 106 anUeller etrieb Diese Betriebsart wird zur Prüfung des Heizsystems oder im Falle eines Defekts verwen- det. Jeder Steuerausgang kann manuell eingeschaltet, ausgeschaltet oder auf Automatik- betrieb eingestellt werden. Zwischen den einzelnen Ausgängen R1 bis R9 bewegt man sich mit den Tasten .

  • Seite 107: Zeitprogramme Einstellen

    Zeitprogramme einstellen Wöchentliche Zeitprogramme ermöglichen ein automatisches Umschalten zwischen der Tages und Nacht Temperatur und Ein- und Aus- schalten der Brauchwasserbereitung. Erster Heizkreis Zweiter Heizkreis Brauchwasser Für jeden Heizkreis stehen zwei Zeitprogramme zur Verfügung: Erstes Zeitprogramm Zweites Zeitprogramm Änderungen im Zeitprogramm Mit den Tasten wählt man den gewünschten Heizkreis und anschließend das gewünschte Zeitprogramm aus.

  • Seite 108: Einschaltintervall

    Zeitprogramm einstellen Eine neue Anzeige mit dem Zeitprogramm und drei Ikonen für die Änderung des Programms erscheint: - Kursor bewegt sich frei - Zeichnen des Ausschaltintervalls oder Nachttemperatur - Zeichnen des Einschaltintervalls oder Tagestemperatur Mit den Tasten wird die gewünschte Befehlsikone ausgewählt und mit der Taste wird sie bestätigt.

  • Seite 109: Grundeinstellungen

    GRUNDEINSTELLUNGEN Das Menü dient zur Einstellung der Sprache, der Zeit, des Datums und des Displays. Sprachenauswahl Die gewünschte Benutzersprache wählt man mit den Tasten aus und bestätigt sie mit der Taste Die Einstellung verlässt man mit dem Drücken der Taste Zeit und Datum Die genaue Zeit und Datum werden wie folgt eingestellt: Zwischen den einzelnen Angaben bewegt man sich mit...
  • Seite 110 Displayeinstellung Es stehen folgende Einstellungen zur Verfügung: Dauer der aktiven Beleuchtung des Displays und des automatischen Verlas- sens des Menüs Intensität der aktiven Displaybeleuchtung Intensität der inaktiven Displaybeleuchtung Kontrast Mit den Tasten wird die gewünschte Einstellung ausgewählt und bestätigt. Eine neue Anzeige erscheint: Graphisches Aktueller Einstellwert Symbol...

  • Seite 111: Daten Kontrolle

    DATEN KONTROLLE Im Menü befinden sich Ikonen, die Ihnen den Zugang zu folgenden Betriebsangaben des Reglers ermöglichen: DARSTELLUNG DER TEMPERATUREN NACH TAGEN FÜR DIE LETZTE WOCHE. Die graphische Darstellung des Temperaturverlaufs nach Tagen, für jeden Fühler. Es werden die Temperaturen für die letzte Betriebswoche aufgezeichnet. DETAILLIERTE DARSTELLUNG DER TEMPERATUREN FÜR DEN LAUFENDEN TAG.

  • Seite 112: Wartungsanleitungen

    WARTUNGSANLEITUNGEN REGLERPARAMETER Alle zusätzlichen Einstellungen und Anpassungen des Reglerbetriebs werden mit Hilfe der Parameter ausgeführt. Benutzer-, Wartungs- und Funktionsparameter befinden sich auf dem zweiten Menübildschirm. Alle zusätzlichen Einstellungen und Anpassungen des Reglerbetriebs werden mit Hilfe der Parameter ausgeführt. Benutzer-, Wartungs- und Funktionspa- rameter befinden sich auf dem zweiten Menübildschirm.

  • Seite 113: Allgemeine Einstellungen

    Allgemeine Einstellungen: Para- Parameterbezeichnung Beschreibung des Parameters Einstellungsbe- Übernomme- meter reich ner Wert P1.1 AUTOMATISCHE SOM- Der Regler schaltet Heizung automatisch aus, wenn 0- NEIN MER/WINTER UMSCHAL- die durchschnittliche Eintagestemperatur höher ist, als 1- JA TUNG die eingestellte Umschalttemperatur. P1.2 DURCHSCHNITTSAUS- Einstellung bedeutet durchschnittliche Ein-Tages- 10 ÷...

  • Seite 114: Einstellungen Für Den Zweiten Heizkreis

    Para- Parameterbezeichnung Beschreibung des Parameters Einstellungsbe- Übernom- meter reich mener Wert P2.4 Das Einstellen der Temperaturhöhe für die höhere 0 ÷ 8 °C RAUMTEMPERATURER- gewünschte Raumtemperatur beim Übergang vom HÖHUNG BEI BOOST- Nachttemperatur-Intervall auf das Tagestemperatur- HEIZUNG Intervall. Einstellungen für den zweiten Heizkreis: Para- Parameterbezeichnung Beschreibung des Parameters Einstellungsbe-...

  • Seite 115: Einstellungen Für Die Kessel

    Para- Parameterbezeichnung Beschreibung des Parameters Einstellungsbe- Übernom- meter reich mener Wert P4.7 ZEITPROG. ZUR Festlegung des Zeitprograms zur Steuerung der 1- PROG. 1 BRAUCHWASSERZIR- Brauchwasserzirkulation. 2- PROG. 2 KULATION Einstellung 1 bedeutet die Funktion nach dem ersten 3- AUSGEW. Zeitprogram zur Brauchwassererwärmung. PROG.

  • Seite 116: Heizkurvensteilheit

    HEIZKURVENSTEILHEIT Mit der Einstellung der Heizkurve, passen wir den Regler an das Objekt, das wir regeln an. Die richtige Einstellung der Heizkurve ist sehr wichtig für den optimalen Betrieb des Reglers. Die Steilheit der Heizkurve bestimmt, wie hoch an Hand der Außentemperatur die Temperatur der Heizkörper sein soll.
  • Seite 117 Heizkurvendiagramm Tv (°C) Ta (°C) Außentemperatur Wartungsanleitung...

  • Seite 118: Wartungsparameter

    WARTUNGSPARAMETER Die Wartungsparameter sind in die Gruppen S1 - allgemeine Einstellungen, S2 - Ein- stellungen für den ersten Heizkreis, S3 - Einstellungen für den zweiten Heizkreis, S4 - Brauchwassereinstellungen, S5 - Kesseleinstellungen und S6 - Einstellungen für alternati- ve Energiequellen, eingeteilt. Mit den Wartungsparametern kann man zwischen zahlreichen Zusatzfunktionen und Anpassungen im Reglerbetrieb wählen.

  • Seite 119: Allgemeine Wartungseinstellungen

    Allgemeine Wartungseinstellungen: Para- Parameterbe- Beschreibung des Parameters Einstellungs- Übernom- meter zeichnung bereich mener Wert S1.1 HYDRAULIKSCHE- Auswahl des gewünschten Hydraulikschemas. Vom Regler- Typ abhängig S1.2 ENTSPERRKODE Die Einstellung ermöglicht eine Veränderung des Kodes, 0000 - 9999 FÜR AUFSCHLIES- notwendig für die Aufschließung der Wartungseinstellungen. SUNG DER (S und F Parameter) 0001...
  • Seite 120 Para- Parameterbe- Beschreibung des Parameters Einstellungs- Übernom- meter zeichnung bereich mener Wert S1.5 T8 FÜHLERFUNK- Die Einstellung ermöglicht die Funktionsweise des Fühlers T8: 1 - RF2 TION 1- RF2, Fühler der Raumtemperatur für den zweiten Kreis. 2 - EF2 2- EF2, Fühler zum Schutz der höchsten zulässigen Tempera- 3 - RLF2 tur des Estrichs für den zweiten Kreis.

  • Seite 121: Funktion

    Para- Parameterbe- Beschreibung des Parameters Einstellungs- Übernom- meter zeichnung bereich mener Wert S1.6 DIGITALEINGANG Die Einstellung bestimmt die Funktionsweise des Reglers, 1- FERNEIN- T1, T6, T8 wenn es im Eingang T1,T6 oder T8 zum Kurzschluss kommt. SCHALTUNG 1 - Ferneinschaltung bedeutet, Betriebsart mit der gewünsch- 2- DIR.

  • Seite 122: Wartungseinstellungen Für Den Ersten Heizkreis

    Para- Parameterbe- Beschreibung des Parameters Einstellungs- Übernom- meter zeichnung bereich mener Wert S1.12 FUNKTION DES Mit der Einstellung kann eine der Funktionsarten des Relais- 1- KTF AUSGANGS R9 ausgangs R9 gewählt werden. 2- KF2 1- Solardifferenz-Thermostat. 3- ZIRKULA- 2- Kesseldifferenz-Thermostat. TION 3- Zirkulation der Brauchwasser.

  • Seite 123: Lauftemperatur Bei Kühlbetrieb

    Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S2.3 DD2+ RAUMFÜHLE- Mit der Funktion stellen wir den Einfluss der Fühler der 1- AUTO REINFLUSS Raueinheiten DD2+ auf dem Betrieb des ersten Heizkreises 2- 1. DD2+ 1- Einfluss hat der Fühler der Raumeinheit DD2+, die 3- 2.

  • Seite 124: Wartungseinstellungen Für Den Zweiten Heizkreis

    Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S2.13 EINSCHALTPUNKT- Mit dieser Einstellung korrigieren wir die minimal erforder- -10 ÷ 10 °C VERSCHIEBUNG liche Vorlauftemperatur, um die Mischventil Regulierung DER VORLAUFTEM- einzuschalten. Negative Werte bedeuten das ein-schalten PERATURREGE- des Reglers bei niedrigeren Ausgerechneten Vorlauftempe- LUNG...
  • Seite 125 Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S3.4 BETRIEBSART DER Einstellung der Betriebsart der Umwälzpumpe. Einstellungen 1- STAND. UMWÄLZPUMPE haben folgende Bedeutung: 2- AUS 1- Standard Einstellung der Mischkreis-Umwälzpumpe 3- ZEITPR. P1 2- Ausschalten der Pumpe, wenn die Raumtemperatur 4- ZEITPR.

  • Seite 126: S3.16 Ausschaltver- Zögerung Der Umwälzpumpe

    Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S3.16 AUSSCHALTVER- Mit der Einstellung bestimmen wir die Ausschaltverzögerung 0 ÷ 10 Min ZÖGERUNG DER der Umwälzpumpe ein, wenn es keine Heizungsanforderung UMWÄLZPUMPE gibt. Wartungseinstellungen für das Brauchwasser: Para- Parameterbezeich- Beschreibung des Parameters...

  • Seite 127: Wartungseinstellungen Für Kessel

    Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S4.8 MIN. BRAUCHWAS- Wenn es möglich ist mit Festbrennstoffkessel oder 1- 45 °C SERTEMP. BEIM HEI- Pufferspeicher das Brauchwasser bis zur min. Temperatur 2- 50 °C ZEN MIT FESTBRENN- zu erhitzten, wird sich für dem Bedarf der Brauchwas- 3- 55 °C STOFFKESSEL ODER...
  • Seite 128 Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S5.4 ERHÖHUNG DER KES- Das Einstellen des Wertes, um den die Kesseltemperatur 0 ÷ 25 °C SELTEMP. WEGEN höher sein soll als die errechnete Vorlauftemperatur für MISCHHEIZKREIS 2 Heizkreis 2.

  • Seite 129: Regulation Des Rücklaufs In Den Kessel

    Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S5.18 MAXIMALE RAUCH- Eingestellt wird die maximale Temperatur der Rauchgase. 70 ÷ 350 °C GASTEMPERATUR Wird der eingestellte Temperaturwert der Rauchgase überschritten, warnt uns der Regler. Für die Funktion ist ein Rauchgasfühler und die Einstellung S1.4=7 (für T1) oder S1.5=10 (für T8) notwendig.
  • Seite 130 Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S6.6 ARBEITSWEISE DES Mit der Einstellung wird festgelegt, ob das heizen mi -1 - GLEICH- FLÜSSIGBRENN- dem Flüssigbrennstoffkessel mit den Kollektoren oder ZEITIG STOFFKESSELS Festbrennstoffkessel gleichzeitig arbeitet oder nur mit 0 ÷...

  • Seite 131: Parameter Für Estrichtrocknung

    Para- Parameterbezeich- Beschreibung des Parameters Einstellungs- Übernom- meter nung bereich mener Wert S6.17 WÄRMEPUMPE – MIN. Eingestellt wird die Grenzaußentemperatur, unter welcher -30 ÷ 20 °C AUßENTEMP. FÜR die Tätigkeit der Pumpe bedingungslos abgeschalten ABSCHALTUNG wird. S6.16 WÄRMEPUMPE Einstellung der Außentemperatur der Wärmepumpe in -30 ÷...

  • Seite 132: Werkseinstellungen

    Estrichtrocknungsprofil - Werkseinstellungen: F1.2 F1.5 F1.8 F1.11 °C Tagen WERKSEINSTELLUNGEN Im Menü befinden sich Softwarewerkzeuge für ein leichteres Einstellen des Reglers. Das Zurücksetzen auf die gewünschten Reglereinstellungen erfolgt mit der Auswahl von: RESET DER REGLERPARAMETER Setzt alle Parametereinstellungen P1, P2, P3, P4, P5, P6, S1 (außer S1.1), S2, S3, S4, S5, S6 und F auf die Werkseinstellungen zurück.

  • Seite 133: Mischerheizkreise

    GRUNDFUNKTIONBESCHREIBUNGEN MISCHERHEIZKREISE Berechnung der Vorlauftemperatur Die Berechnung der Vorlauftemperatur ist nach oben mit der eingestellten Maximaltem- peratur des Vorlaufs - Parameter S2.6 und S3.6 - und nach unten mit der eingestellten Minimaltemperatur des Vorlaufs - Parameter S2.5 und S3.5 - begrenzt. Mit dem Parameter S2.1 und S3.1 wird die Intensität der Wirkung der Raumtemperaturabweichung auf die Vorlauf-Berechnung eingestellt.

  • Seite 134: Direktheizkreis

    den ordnungsgemäßen Betrieb muss die Hydraulikverbindung die primäre Kesselwasser- zirkulation sicherstellen. Regulierung des Mischerheizkreises mit konstanter Temperaturr Wenn die Regulierung der konstanten Vorlauftemperatur benötigt wird, erreicht man dies mit der der Einstellung des Parameters S2.15 für den ersten Kreis und S3.15 für den zwei- ten Kreis.

  • Seite 135: Festbrennstoffkessel

    Wenn kein Kesselbetrieb benötigt wird, beträgt die ausgerechnete Kesseltemperatur 4 °C. Der Befehl für das Einschalten des Kessels mindestens auf Minimaltemperatur wird auch vom Frostschutz aktiviert, und zwar: - wenn die Außentemperatur unter den eingestellten Wert des Frostschutzes - Parameter P1.3 - fällt.

  • Seite 136: Wärmespeicher

    WÄRMESPEICHER Schutz des Wärmespeichers Wenn die Wärmespeicher-Temperatur unter die eingestellte Minimaltemperatur des Spei- chers - Parameter P5.3 - sinkt, wird das Mischventil stufenweise geschlossen. Im Falle, dass die Wärmespeicher-Temperatur die Maximaltemperatur des Speichers - Parameter S5.13 - überschreitet, aktiviert sich der Speicherschutz, der das Mischventil höchstens bis zur höchsten Vorlauftemperatur - Parameter S2.6 und S3.6 - öffnet.

  • Seite 137: Kesselbeimischpumpe (Bypass)

    KESSELBEIMISCHPUMPE (BYPASS) Diese Möglichkeit steht zu Verfügung bei klassischen Öl und Festbrennstoff -Kesseln die nicht an einen Speicher angeschlossen sind. Der Ausgang der R0 oder R9 kann für die Steuerung der Bypass-Pumpe zur Anhebung der Rücklauftemperatur des Kessels verwen- det werden. Diese Betriebsart wird mit der Einstellung des Parameters S1.11=4 (für R0) oder S1.12=5 (für R9) ausgewählt.

  • Seite 138: Brauchwasserzirkulation

    Wenn das Brauchwasser erwärmt ist und die Kollektorentemperatur die Schutztemperatur der Sonnenkollektoren - Parameter S6.1 - überschreitet, wird die Brauchwassererwärmung bis zur Maximaltemperatur des Brauchwassers - Parameter S4.3 - erlaubt. Die Brauch- wassererwärmung wird zwingend ausgeschaltet, wenn die Brauchwassertemperatur die Maximaltemperatur - Parameter S4.3 - überschreitet, oder wenn die Kollektorentemperatur Maximaltemperatur - Parameter S6.2 - überschreitet.

  • Seite 139: Ferneinschaltung Der Heizung

    Ferneinschaltung für den ersten Regler auch für die anderen Regler be- rücksichtigt werden soll. FUNKTION DER HEIZSYSTEME BEI ZWEI WÄRMEQUELLEN Der KSF-Pro Regler ermöglichen eine vollautomatisierte Funktion der Heizsysteme mit zwei Wärmequellen, zum Beispiel mit Festbrennstoffkessel und Flüssigbrennstoffkessel. Die Systeme können mit einem Wärmespeicher ausgestattet sein oder nicht. Der Hydrau- likanschluss zweier Wärmequellen kann parallel oder hintereinander geschaltet sein.

  • Seite 140: Umschaltung Von Festbrennstoffkessel Oder Wärmespeicher (B) Auf Flüssigbrennstoffkessel (A)

    Umschaltdiagramm zwischen zwei Wärmequellen Temperatur Einschalt- Verzöge- rung der Quelle A Zeit LEGENDE: A - Flüssigbrennstoffkessel (Wärmequelle A) B - Festbrennstoffkessel oder Wärmespeicher (Wärmequelle B) PT - Umschalttemperatur Umschaltung von Flüssigbrennstoffkessel (A) auf Festbrennstoffkessel oder Wärmespeicher (B) Wenn die Temperatur der Wärmequelle B die Umschalttemperatur PT (Punkt 1) über- schreitet, schaltet sich die Wärmequelle A aus.

  • Seite 141: Betrieb Des Umschaltventils Bei Zwei Wärmequellen

    BETRIEB DES UMSCHALTVENTILS BEI ZWEI WÄRMEQUELLEN Zur Steuerung des Umschaltventils benutzen wir einen Stellmotor mit Zwei-Punkt-Steue- rung. Rückkehr in die Ausgangsposition, kann durch eine Feder oder durch kontinuierliche Netzstromversorgung durchgeführt werden. Der Punkt auf den hydraulischen Schemen zeigt den Anschluss an, der geöffnet ist, wenn der Stellmotor in seiner Ausgangsposition liegt.

  • Seite 142: Einstellung Der Minimale Drehzahl Der Pumpe R9

    Serien verbindung Empfohlene (Werks-) Einstellung Alternativ Einstellung S1.16=0 S1.16=1 R8 = OFF R8 = ON R8 = ON R8 = OFF LEGENDE: A - Flüssigbrennstoffkessel B - Festbrennstoffkessel oder Wärmespeicher - Markiert den Anschluss der offen in der Ausgangsposition des Umschaltventils ist EINSTELLUNG DER MINIMALE DREHZAHL DER PUMPE R9 Auf Grund der Fläche der integrierten Kollektoren muss der Nennfluss des Systems festgelegt werden, der von 0.5 bis 1.2 l/Min für jeden Quadratmeter der Sonnenkollek-...

  • Seite 143: Differenzregler

    DIFFERENZREGLER Der KSF-Pro Regler sind mit einem selbständigen Differenzregler ausgestattet. Dieser wird mit dem Parameter S1.12=1 oder S1.2=2 für Festbrennstoffkessel aktiviert. Die Differenz- regler-Funktion ist bei Hydraulikschemen ( ) , bei denen R9, T7 und T8 nicht besetzt sind, möglich. Der R9-Ausgang ist mit einem opto-Triac ausgeführt und ermöglicht die Regulation der Umwälzpumpen-Umdrehungen (RPM).

  • Seite 144: Beispiel Der Nutzung Des Differenzreglers Für Den Festbrennstoffkessel

    BEISPIEL DER NUTZUNG DES DIFFERENZREGLERS FÜR DEN FESTBRENNSTOFFKESSEL Notwendige Parameter Einstellung: S1.12 = 2 S6.13 = 1 Bild 1- Brauchwassererwärmer Notwendige Parameter Einstellung: S1.12 = 2 S6.13 = 2 Bild 2- Wärmespeicher Der Differenzregler kann bei den Schemas 108, 108b, 109, 109b, 111, 113, 114, 114b, 115, 115b, 116, 116b, 116c, 117, 118, 119, 120, 121, 122, 122b, 122c, 122d, 123, 123b, 123c,124d, 123e, 123f und 123h.

  • Seite 145: Betriebsart Bei Fühlerdefekt

    BETRIEBSART BEI FÜHLERDEFEKT Außenlufttemperaturfühler ist nicht angeschlossen bzw. ist defekt Der Regler funktioniert in dem Fall als P-Regler in Hinsicht auf die Raumtemperaturabwei- chung. Wenn der Raumtemperaturfühler auch beschädigt oder nicht angeschlossen ist, wird die Vorlauftemperatur vom Regler auf konstante Temperatur reguliert, die: - bei der Radiatorheizung um 25 °C höher liegt als die eingestellte Tages- bzw.

  • Seite 146: Montageanleitung

    MONTAGEANLEITUNG MONTAGE DES REGLERS Der Regler wird in einem trockenen Innenraum montiert. Die Montage in unmittelbarer Nähe von Quellen eines starken elektromagnetischen Feldes ist zu vermeiden. Man kann ihn direkt an die Wand oder in eine Standard-Öffnung 205 x 92 mm am Kessel Montieren. WANDMONTAGE Die Wandmontage wird wie folgt ausgeführt: 1.

  • Seite 147: Montage In Die Kesselöffnung

    MONTAGE IN DIE KESSELÖFFNUNG Die Kesselöffnungsmontage wird wie folgt ausgeführt: Die Montage in die Öffnung am Kessel wird wie folgt ausgeführt: 1. Die Schrauben (a) herausschrauben und den Regler (b) aus der Halterung (c) nehmen. 2. Im Paneel eine Öffnung von 205 x 92 mm ausschneiden. 3.

  • Seite 148: Montage Am Kessel

    MONTAGE AM KESSEL Die Montage am Kessel wird mit Hilfe der Konsole wie folgt durchgeführt: 1. Konsole an die Montagestelle halten und die Löcher für die Einführungen und Schrau- ben markieren. 2. Löcher für die Einführungen ausschneiden und Löcher für die Schrauben bohren. 3.

  • Seite 149: Elektrischer Anschluss Des Reglers

    5. Die elektrischen Anschlüsse anbringen, den Deckel der Konsole (d) schließen, den Regler (b) zurück in die Halterung setzen und mit Schrauben (a) befestigen. 6. Die Reglerkonsole in die gewünschte Position bringen. ELEKTRISCHER ANSCHLUSS DES REGLERS Jedes Heizregler-Projekt muss auf Berechnungen basieren und geplant sein. Das Berechnen und Planen liegt ausschließlich in Ihren Händen und muss den geltenden Regeln entsprechen.

  • Seite 150: Anschluss Der Temperaturfühler

    ANSCHLUSS DER TEMPERATURFÜHLER Tauchtemperaturfühler Der Tauchtemperaturfühler ist für die Montage in die Hülse des Kessels, Wärmespeichers, Brauchwassererwärmers, Sonnekollektoren und anderenorts, bestimmt. Es wird dafür ge- sorgt, dass der Fühler an den Hülsenwänden anliegt. Den Fühler gegen Herausfallen mit einer Klemme oder Schraube sichern. Anlegetemperaturfühler Den Anlegetemperaturfühler an Vorlaufleitung über die Umwälzpumpe bzw.

  • Seite 151: Anschluss Der Raumeinheit Dd2

    ANSCHLUSS DER RAUMEINHEIT DD2+ Der KSF-Pro Kesselschaltfeld ermöglichen einen Anschluss der digitalen Raumeinheit DD2+, die die Periodentemperatur misst und die Einstellung der Soll-Tagestemperatur und Soll-Nachttemperatur und die Auswahl der Betriebsart ermöglicht. An einen Regler können bis zu zwei Raumeinheiten angeschlossen werden.

  • Seite 152: Bus-Verbindung Der Ksf-Pro Mit Kms-D Oder Kms-D+ Regler

    Wärmequelle BUS-VERBINDUNG DER KSF-PRO UND WHMS REGLER Mit der Bus-Verbindung kann man den KSF-Pro Regler und eine beliebige Anzahl der WHMS Regler mit einander verbinden. KSF-Pro ist immer der erste bzw. führende Regler und steuert physisch die Wärmequellen, während die WHMS-Regler die Heizkreise steu- ern.

  • Seite 153: Montage Und Anschluss Des Sicherheitstermostates

    Vorlauftemperatur für die Flächenheizung (üblicherweise zwi- schen 40 und 60 °C) eingestellt beziehungsweise ein um minde- stens 5 °C höherer Wert als die am Regler eingestellte höchste zugelassene Vorlauftemperatur - Parameter S2.6 bzw. S3.6. KSF-Pro KSF-Pro Variante 1: Variante 2: Abschaltung der Umwälzpumpe bei...

  • Seite 154: Anschluss Des Brenners

    ANSCHLUSS DES BRENNERS a) Verbindung des Brenners mit dem Konnektor LEGENDE: 1 - Regler KSF-Pro 2 – Konnektor für den Brenner mit Kabel, I. Stufe 3 - Konnektor für den Brenner, II. Stufe (nicht im Lieferumfang enthalten) 4 – Kontaktor, potentiell frei für die Aufzeichnung der Arbeitsstunden des Brenners der I.

  • Seite 155: Montage Und Funktionstest Der Sicherheitstemperatur-Begrenzer

    MONTAGE UND FUNKTIONSTEST DER SICHERHEITSTEMPERATUR-BEGRENZER (STB) Montage der thermischen Sicherheitstemperatur-Begrenzers (STB) Das Kapillarrohr der thermischen Sicherheitstemperatur-Begrenzers (STB) vorsichtig auseinander drehen und den dickeren Teil in die Hülse am Kessel bzw. an der Wärmequel- le stecken. Es ist wichtig, dass der dickere Teil des Kapillarrohrs fest an den Wänden der Hülse im Kessel sitzt.

  • Seite 156: Service Und Fehlerbehebung

    SERVICE UND FEHLERBEHEBUNG FÜHLER-SIMULATION UND STEUERUNG FUNKTIONSPRÜFUNG Der WDC-Regler ist mit einer besonderen Funktion versehen, die eine Simulation aller Fühler ermöglicht. Mit Hilfe dieser Funktion kann der Nutzer den Reglerbetrieb testen. Die- se Funktion dient der Inbetriebnahme, Wartung oder Prüfung des Reglerbetriebs. Die Simulation der Fühler wird aktiviert, indem man zuerst mit der Taste den Bild- schirm mit der Anzeige des Hydraulikschemas auswählt.

  • Seite 157: Technische Daten

    TECHNISCHE DATEN Technische Charakteristiken - Regler Abmessungen: ............211 x 96 x 52 mm Reglermasse ............. 735 g Reglergehäuse ............SA + PC - Thermoplast Spannungsversorgung ..........230 V ~ , 50 Hz Eigenverbrauch ............5 VA Netzleiterquerschnitte ..........0.75 bis 1.5 mm2 Schutzstufe ...............

  • Seite 158: Ce - Konformitätserklärung

    CE - KONFORMITÄTSERKLÄRUNG Die Kesselschaltfeld KSF-Pro entsprechen volgenden Richtlinien und Normen: · EU-Niederspannungsrichtlinie (LVD) 2006/95/EC, · EU-Richtlinie für Elektromagnetische Verträglichkeit (EMC) 2004/108/EEC, · EU-Richtlinie Elektro- und Elektronikschrott, Stoffverbote (RoHS ) 2002/95/EC. PRODUKTBESCHREIBUNG: Kesselschaltfeld TYP: KSF-Pro mit KSF-D, KSF-Pro mit KSF-D+...

  • Seite 159: Garantierklärung

    GARANTIERKLÄRUNG Das Gerät erfüllt alle vorgeschriebenen Vorschriften und Richtlinien. Wir gewähren eine Garantie von drei Jahren ab Verkaufsdatum. In der Garantieffrist werden alle Fehler, die auf Material– oder Fertigungsmängel sowie Schäden oder sonstige Mängel zurückzufüh- ren sind, behoben. Das Gerät wird, nach unserem ermessen, entweder repariert oder mit einem neuen er- setzt.
  • Seite 160 NOTES...
  • Seite 320 NOTES...

  • Seite 399: Hydraulic Schemes

    HYDRAULIC SCHEMES / HYDRAULIKSCHEMAS / SCHÉMAS HYDRAULIQUES / SCHEMI IDRAULICI / HYDRAULISCHE SCHEMA‘S IMPORTANT ATTENTION: Installation schemes show operation principles and do not include all auxil- iary and safety elements! Observe the regulations in force when performing installations! WICHTIG ACHTUNG: Die Installationsschemas verweisen auf das Betriebsprinzip und verfügen nicht über alle Hilfs- oder Sicherheitselemente.
  • Seite 400 LEGEND / LEGENDE / LEGENDA / LÉGENDE - possibility of free programming of differential controller - Möglichkeit der Frei-programmierung von Differenzregler - possibilité d’une programmation libre de régulateur différentiel - possibilità del termostato differenziale - mogelijkheid tot vrije programmatie van differentieelregelaar - valve gate with open flow when the actuator is in base position - Markiert den Anschluss der offen in der Ausgangsposition des Umschaltventils ist - raccordement de la vanne de commutation qui est ouvert lorsque le moteur est en position de départ...

  • Seite 401: Ksf-Pro Mit Kms-D, Ksf-Pro Mit Kms-D+)

    101 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Oil boiler, mixing circuit, d. h. w. storage tank. Flüssigbrennstoffkessel, Mischerheizkreis, Brauchwassererwärmer. Chaudière à fioul, circuit mélangeur, chauffe-eau sanitaire. Caldaia a olio, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria. Olieketel, mengcircuit, warmwatertank.
  • Seite 402 101c (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Solid fuel boiler, mixing circuit, d. h. w. storage tank. Festbrennstoffkessel, Mischerheizkreis, Brauchwassererwärmer. Chaudière à fioul, circuit mélangeur, chauffe-eau sanitaire. Caldaia a olio, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria. Boiler voor vaste brandstof, mengcircuit, warmwatertank.
  • Seite 403 101e (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Extension of the scheme - mixing circuit, d. h. w. storage tank. Erweiterungsschema - Mischerheizkreis, Brauchwassererwärmer. Schéma d’extension - circuit mélangeur, chauffe-eau sanitaire. Sistema di allargamento - circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 404 103 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Oil boiler, direct circuit, d. h. w. storage tank. Flüssigbrennstoffkessel, Direktheizkreis, Brauchwassererwärmer. Chaudière à fioul, circuit direct, chauffe-eau sanitaire. Caldaia a olio, circuito diretto, dispositivo di riscaldamento dell’acqua sanitaria. Olieketel, direct circuit, warmwatertank.
  • Seite 405 104b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat accumulator, mixing circuit, d. h. w. storage tank, solar collectors. Wärmespeicher, Mischerheizkreis, Brauchwassererwärmer, Solarkollektoren. Ballon d’eau chaude, circuit mélangeur, chauffe-eau sanitaire, capteurs solaires. Serbatoio di calore, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria, collettori solari.
  • Seite 406 104d (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat accumulator with integrated d. h. w. storage tank, mixing circuit, solar collectors. Wärmespeicher mit eingebauten Brauchwassererwärmer, Mischerheizkreis, Solarkollektoren. Ballon d’eau chaude avec chauffe-eau sanitaire intégré, circuit mélangeur, capteurs solaires. Serbatoio di calore con dispositivo di riscaldamento incorporato per l’acqua sanitaria, circuito di miscelato, collettori solari.
  • Seite 407 104f (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Extension of the scheme - mixing circuit, d. h. w. storage tank. Erweiterungsschema - Mischerheizkreis, Brauchwassererwärmer, Solarkollektoren. Schéma d’extension - circuit mélangeur, chauffe-eau sanitaire, capteurs solaires. Sistema di allargamento - circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria, collettori solari.
  • Seite 408 106 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Oil boiler, direct circuit, d. h. w. storage tank, solar collectors. Flüssigbrennstoffkessel, Direktheizkreis, Brauchwassererwärmer, Solarkollektoren. Chaudière à fioul, circuit direct, chauffe-eau sanitaire, capteurs solaires. Caldaia a olio, circuito diretto, dispositivo di riscaldamento dell’acqua sanitaria, collettori solari.
  • Seite 409 107b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Oil boiler, direct circuit, d. h. w. storage tank, solar collectors. Flüssigbrennstoffkessel, Direktheizkreis, Mischerheizkreis, Brauchwassererwärmer, Solarkollektoren. Chaudière à fioul, circuit direct, circuit mélangeur, chauffe-eau sanitaire, capteurs solaires. Caldaia a olio, circuito diretto, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria, collettori solari.
  • Seite 410 108b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Solid fuel boiler, gas boiler, mixing circuit, d. h. w. storage tank. Festbrennstoffkessel, Gaskessel, Mischerheizkreis, Brauchwassererwärmer. Chaudière à combustible solide, chaudière à gaz, circuit mélangeur, chauffe-eau sanitaire. Caldaia a combustibile solido, caldaia a gas, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 411 109b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat accumulator, gas boiler, mixing circuit, d. h. w. storage tank. Wärmespeicher, Gaskessel, Mischerheizkreis, Brauchwassererwärmer. Ballon d’eau chaude, chaudière à gaz, circuit mélangeur, chauffe-eau sanitaire. Serbatoio di calore, caldaia a gas, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 412 110b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat accumulator, gas boiler, mixing circuit, d. h. w. storage tank. Wärmespeicher, Gaskessel, Mischerheizkreis, Brauchwassererwärmer. Ballon d’eau chaude, chaudière à gaz, circuit mélangeur, chauffe-eau sanitaire. Serbatoio di calore, caldaia a gas, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 413 111 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat accumulator, oil boiler, mixing circuit, d. h. w. storage tank. Wärmespeicher, Flüssigbrennstoffkessel, Mischerheizkreis, Brauchwassererwärmer. Ballon d’eau chaude, chaudière à fioul, circuit mélangeur, chauffe-eau sanitaire. Serbatoio di calore, caldaia a olio, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 414 113 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Combination (solid fuel / oil) boiler, mixing circuit, d. h. w. storage tank. Kombikessel (Festbrennstoff/Öl), Mischerheizkreis, Brauchwassererwärmer. Chaudière combinée (combustible solide/fioul), circuit mélangeur, chauffe-eau sanitaire. Caldaia combinata (a combustibile solido/olio), circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 415 114b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Solid fuel boiler, heat accumulator, mixing circuit, d. h. w. storage tank. Festbrennstoffkessel, Wärmespeicher, Mischerheizkreis, Brauchwassererwärmer. Chaudière à combustible solide, ballon d’eau chaude, circuit mélangeur, chauffe-eau sanitaire. Caldaia a combustibile solido, serbatoio di calore, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 416 115b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Solid fuel boiler, heat accumulator, mixing circuit, d. h. w. storage tank. Festbrennstoffkessel, Wärmespeicher, Mischerheizkreis, Brauchwassererwärmer. Chaudière à combustible solide, ballon d’eau chaude, circuit mélangeur, chauffe-eau sanitaire. Caldaia a combustibile solido, serbatoio di calore, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 417 116 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Oil boiler, heat accumulator, mixing circuit, d. h. w. storage tank. Flüssigbrennstoffkessel, Wärmespeicher, Mischerheizkreis, Brauchwassererwärmer. Chaudière à fioul, ballon d’eau chaude, circuit mélangeur, chauffe-eau sanitaire. Caldaia a olio, serbatoio di calore, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 418 116c (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Oil boiler, heat accumulator with integrated d. h. w. storage tank, mixing circuit. Flüssigbrennstoffkessel, Wärmespeicher mit eingebauten Brauchwassererwärmer, Mischerheizkreis. Chaudière à fioul, ballon d’eau chaude avec chauffe-eau sanitaire intégré, circuit mélangeur. Caldaia a olio, serbatoio di calore con dispositivo incorporato per il riscaldamento dell’acqua sanitaria, circuito di miscelato Olieketel, warmteaccumulator met geïntegreerde warmwatertank, mengcircuit.
  • Seite 420 120 (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat pump with electric reheating, direct circuit, d. h. w. storage tank. Wärmepumpe, Nachwärmung mit Elektrik, Direktheizkreis, Brauchwassererwärmer. Pompe à chaleur, chauffage électrique d’appoint, circuit direct, chauffe-eau sanitaire. Pompa di calore, riscaldamento elettrico, circuito diretto, dispositivo di riscaldamento dell’acqua sanitaria.

  • Seite 421: D-Kms, Ksf-Pro Mit Kms-D+)

    Pompa di calore, serbatoio di calore con dispositivo incorporato per il riscaldamento dell’acqua sanitaria, circuito di miscelato. Warmtepomp, warmteaccumulator met geïntegreerde warmwatertank, mengcircuit. 122b (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat pump, oil boiler, heat accumulator with integrated d. h. w. storage tank, mixing circuit.
  • Seite 422 Pompa di calore, caldaia a olio, serbatoio di calore, circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria. Warmtepomp, warmteaccumulator, mengcircuit, warmwatertank. 122d (KSF-Pro mit KMS-D, KSF-Pro mit KMS-D+) Heat pump, oil boiler, heat accumulator with integrated d. h. w. storage tank, mixing circuit.

  • Seite 423: Ksf-Pro Mit Kms-D+)

    123 (KSF-Pro mit KMS-D+) Oil boiler, 2x mixing circuit, d. h. w. storage tank. Flüssigbrennstoffkessel, 2x Mischerheizkreis, Brauchwassererwärmer. Chaudière à fioul, 2x circuit mélangeur, chauffe-eau sanitaire. Caldaia a olio, 2x circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria. Olieketel, 2x mengcircuit, warmwatertank.
  • Seite 424 123c (KSF-Pro mit KMS-D+) Gas boiler, heat accumulator with integrated d. h. w. storage tank, 2x mixing circuit. Gaskessel, Wärmespeicher mit eingebauten Brauchwassererwärmer, 2x Mischerheizkreis. Chaudière à gaz, ballon d’eau chaude avec chauffe-eau sanitaire int., 2x circuit mélangeur. Caldaia a gas, serbatoio di calore con dispositivo incorporato per il riscaldamento dell’acqua sanitaria, 2x circuito di miscelato.
  • Seite 425 123e (KSF-Pro mit KMS-D+) Heat accumulator, 2x mixing circuit, d. h. w. storage tank. Wärmespeicher, 2x Mischerheizkreis, Brauchwassererwärmer. Ballon d’eau chaude, 2x circuit mélangeur, chauffe-eau sanitaire. Serbatoio di calore, 2x circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria. Warmteaccumulator, 2x mengcircuit, warmwatertank.
  • Seite 426 123g (KSF-Pro mit KMS-D+) Free standing (solid fuel / oil) boiler, 2x mixing circuit, d. h. w. storage tank. Kombikessel (Festbrennstoff/Öl), 2x Mischerheizkreis, Brauchwassererwärmer. Chaudière combinée (combustible solide/fioul), 2x circuit mélangeur, chauffe-eau sanitaire. Caldaia combinata (a combustibile solido/olio), 2x circuito di miscelato, dispositivo di riscaldamento dell’acqua sanitaria.
  • Seite 427 NOTES...
