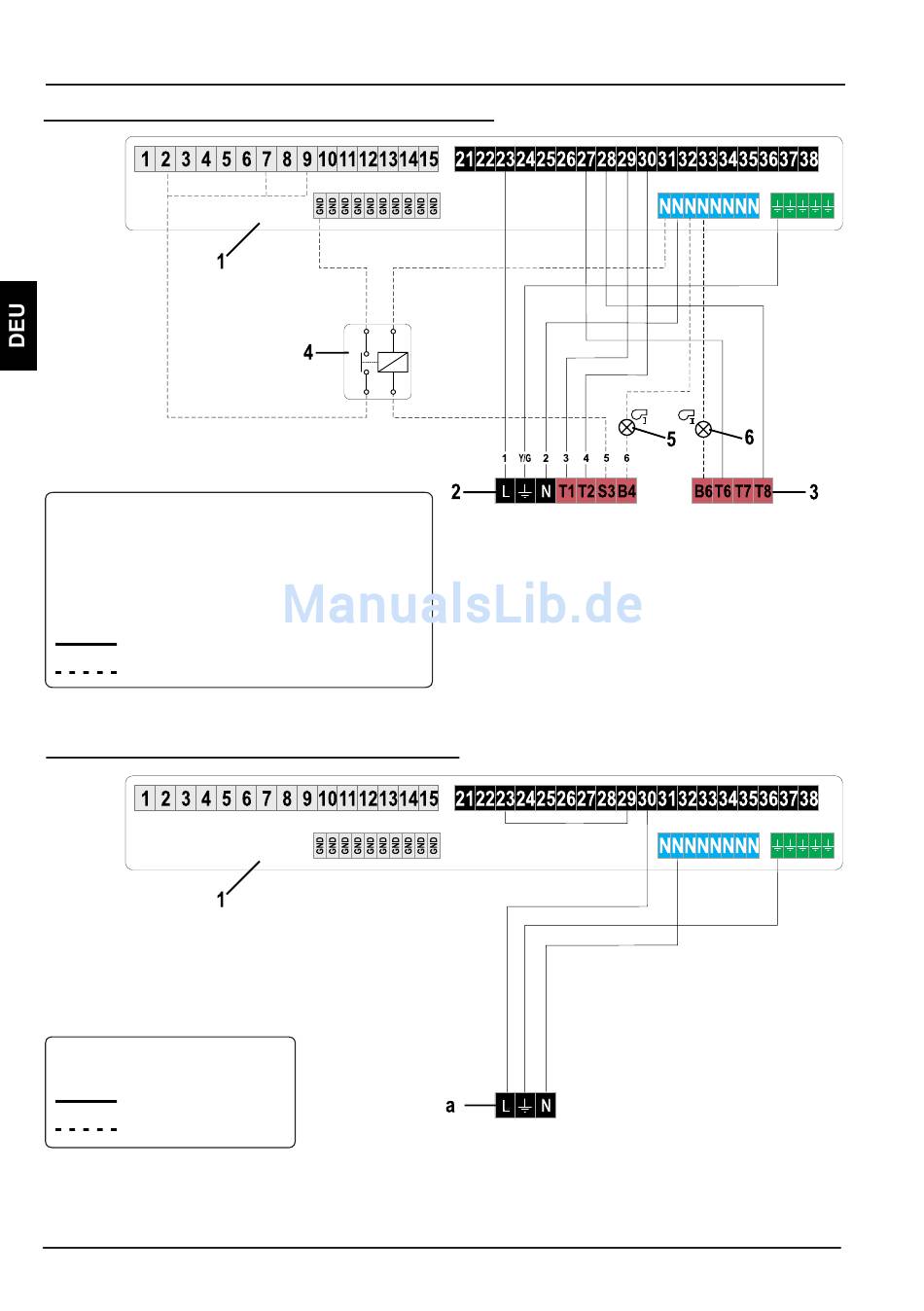

ANSCHLUSS DES BRENNERS

a) Verbindung des Brenners mit dem Konnektor
LEGENDE:
1 - Regler KSF-Pro
2 – Konnektor für den Brenner mit Kabel, I. Stufe
3 - Konnektor für den Brenner, II. Stufe (nicht im Lieferumfang enthalten)
4 – Kontaktor, potentiell frei für die Aufzeichnung der Arbeitsstunden
des Brenners der I. Stufe (nicht im Lieferumfang enthalten)
5 – Funktionsanzeige des Brenners, I. Stufe (nicht im Lieferumfang enthalten)
6 – Funktionsanzeige des Brenners, II. Stufe (nicht im Lieferumfang enthalten)
Vorgeschriebene Anschlüsse
Optionale Anschlüsse
b) Anschluss des Brenners ohne Konnektor
LEGENDE:
1 - Regler KSF-Pro
a - Brenner
Vorgeschriebene Anschlüsse
Optionale Anschlüsse
