Simbolo
T1, T2, T3, ...
T8
TR1, TR2
TA
TQ
TD

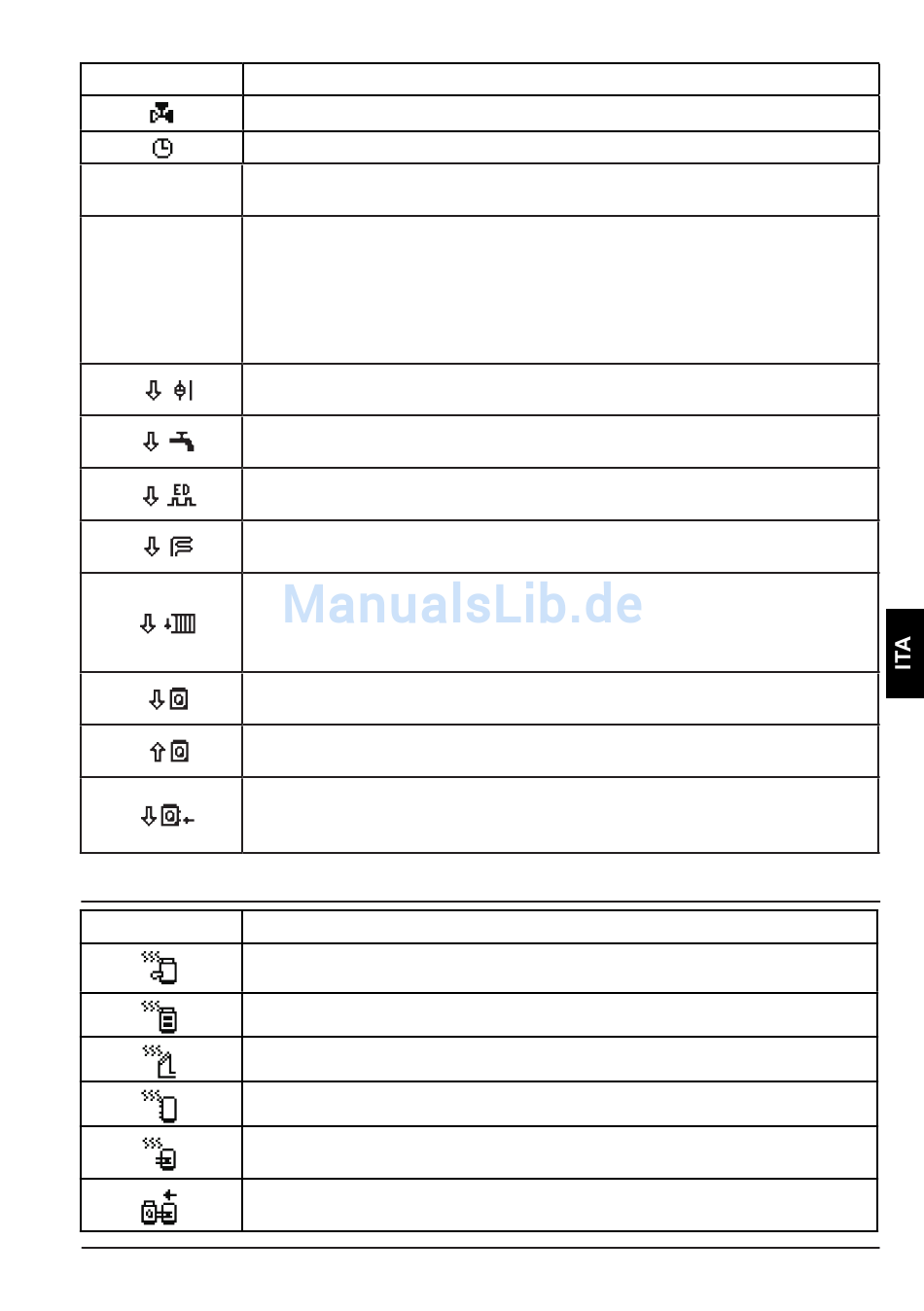

SIMBOLI DELLE FUNZIONI DI PROTEZIONE

Simbolo
Descrizione
Commutazione delle caldaie; commutazione dell'acqua sanitaria.
Funzionamento dell'uscita secondo il programma orario
Temperatura misurata con i sensori T1, T2, T3, T4, T5, T6, T7 o T8.
Temperatura misurata con un sensore dell'unità o l'unità ambiente
DD2+.
Temperatura esterna acquisita tramite collegamento bus.
Temperatura calcolata del circuito diretto.
Temperatura della fonte di calore acquisita tramite collegamento bus.
Disinserimento del riscaldamento dell'acqua sanitaria per dare la
precedenza al circuito di riscaldamento diretto.
Disinserimento o limitazione della temperatura del circuito di riscalda-
mento per dare la precedenza al riscaldamento dell'acqua sanitaria.
Disinserimento della pompa di circolazione del circuito diretto,
nell'ambito della regolazione ED.
Limitazione della temperatura della condotta di mandata a causa del
superamento della temperatura massima del massetto.
Limitazione della temperatura della condotta di mandata a causa del
superamento della differenza massima tra la condotta di mandata
e quella di ritorno ovvero a causa del superamento della potenza
massima del circuito di riscaldamento.
Limitazione della temperatura della condotta di mandata sino a che
la fonte di calore non raggiunge la temperatura minima.
Aumento della temperatura della condotta di mandata perché la tem-
peratura della fonte di calore supera la temperatura di sicurezza.
Limitazione della temperatura della condotta di mandata perché
nella fonte di calore la temperatura della condotta non raggiunge la
temperatura desiderata.
Descrizione
Protezione dal surriscaldamento della caldaia a combustibile liquido.
Protezione dal surriscaldamento della caldaia a combustibile solido.
Protezione dal surriscaldamento dei collettori solari.
Protezione dal surriscaldamento del serbatoio.
Protezione dal surriscaldamento del dispositivo di riscaldamento
dell'acqua sanitaria.
Protezione dal surriscaldamento del dispositivo di riscaldamento
dell'acqua sanitaria - refrigerazione nella caldaia.
