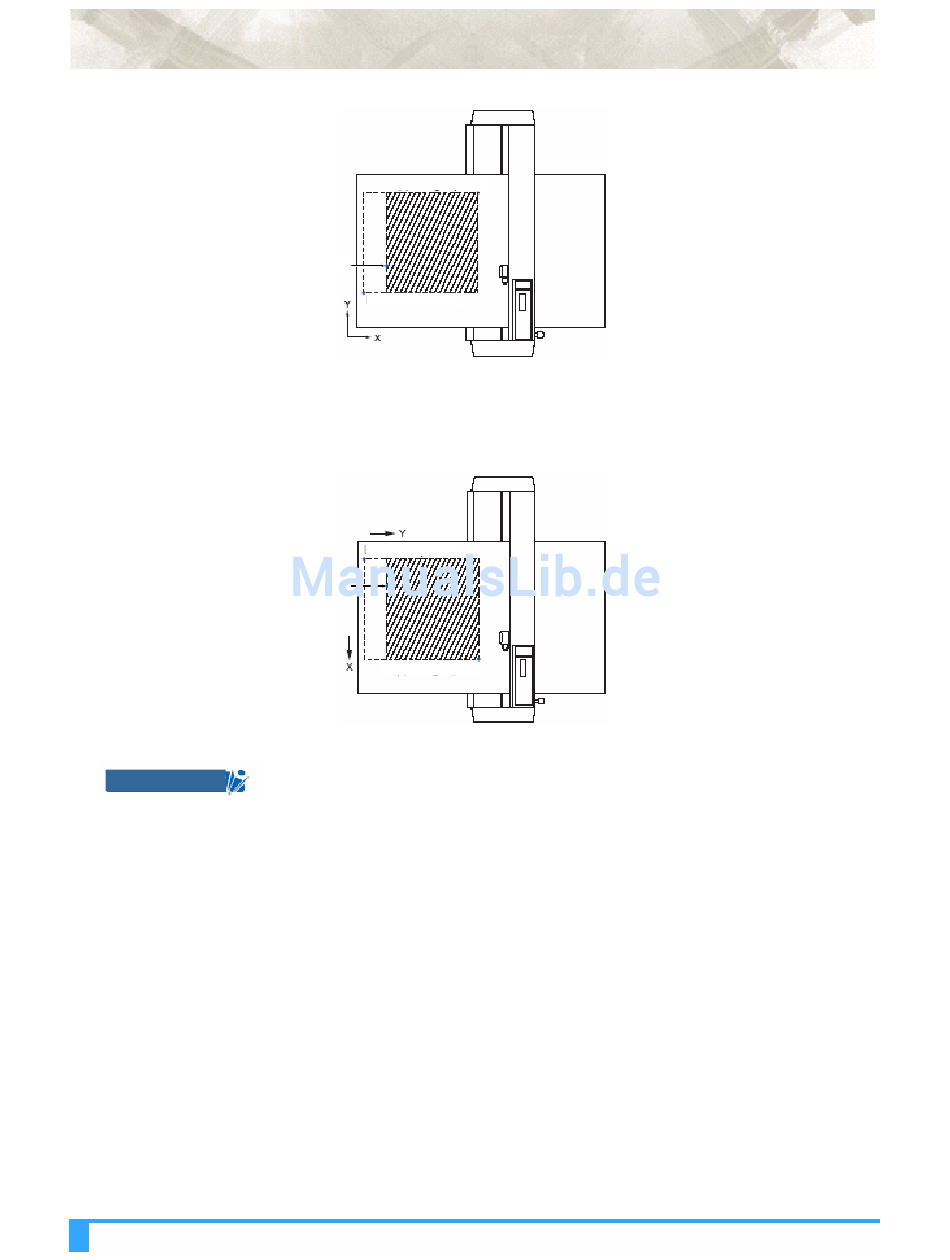

< Ein zugeschnittenes Blatt ist in das Rückeinzugsmodell eingelegt >
rechter oberer Punkt
Ursprung
linker unterer Punkt
Wenn DREHEN gewählt wurde, um die Koordinatenachsen wie im unten dargestellten Beispiel um 90°
zu drehen, zeigt der schattierte Bereich den durch die LU- und RO-Punkte definierten effektiven
Schneid-/Plotbereich an.
< Ein zugeschnittenes Blatt ist in das Rückeinzugsmodell eingelegt >
linker unterer Punkt
Ursprung
rechter oberer Punkt
•
Für das Fronteinzugsmodell muss die obige Abbildung um 180 Grad gedreht werden.
