4-Punkt-Registrierung (4POINTS)

Mit diesem Verfahren richten Sie die Koordinatenachsen basierend auf vier Punkten aus. Der Plotter
liest die senkrechten Punkte der vier Passermarken, korrigiert die Abweichung in den
Koordinatenachsen und führt dann die Abstandsjustierung durch.
H H I I N N W W E E I I S S
H I N W E I S
1.
2.
3.
H H I I N N W W E E I I S S
H I N W E I S
Mit den (▲▼) POSITION-Tasten erhöhen oder verringern Sie den Wert.
Drücken Sie EINGABE, um Ihre Einstellungen zu speichern. Das LCD-Display ändert sich wie folgt
(diese Anzeige erscheint nur bei deaktivierter Abstandsjustierung). Der gemessene Wert für den
Abstand zwischen Punkt 1 und 3 wird in der dritten Zeile angezeigt. Geben Sie den tatsächlichen
Abstand in Zeile 4 ein.
Mit den (▲▼) POSITION-Tasten erhöhen oder verringern Sie den Wert.
Drücken Sie EINGABE, um Ihre Einstellungen zu speichern.
Wurden alle Einstellungen getätigt, kehrt der Plotter in den Bereitschaftsstatus zurück.
Ist Custom oder Standard als Einstellung für die Abstandsjustierung der Passermarken gewählt
(siehe Abschnitt 6.16, „Einstellen der ABSTANDSJUSTIERUNG") und wenn die Passermarken-
Funktion im Cutting Master (Vers. 3.2 oder höher) verwendet wird, wird die Anzeige zur Eingabe
korrigierter Werte nicht angezeigt.
Wählen Sie 4PUNKTE als MARK SCAN MODE, legen Sie ein Medium in den Plotter ein und
drücken Sie dann ACHSE/R.M.S. Es erscheint folgendes Menü.
Wenn Sie die Funktion zur Erkennung der Passermarken überspringen wollen, drücken Sie F2
(SKIP), damit der Plotter in den Bereitschaftsstatus zurückkehrt.
Wenn Sie die Taste F3 (AUTO) drücken, startet die Erkennung an der aktuellen Stiftposition. Mit
den POSITION-Tasten bewegen Sie die Stiftspitze in den schattierten Bereich (siehe folgende
Diagramme), und drücken Sie dann F3.

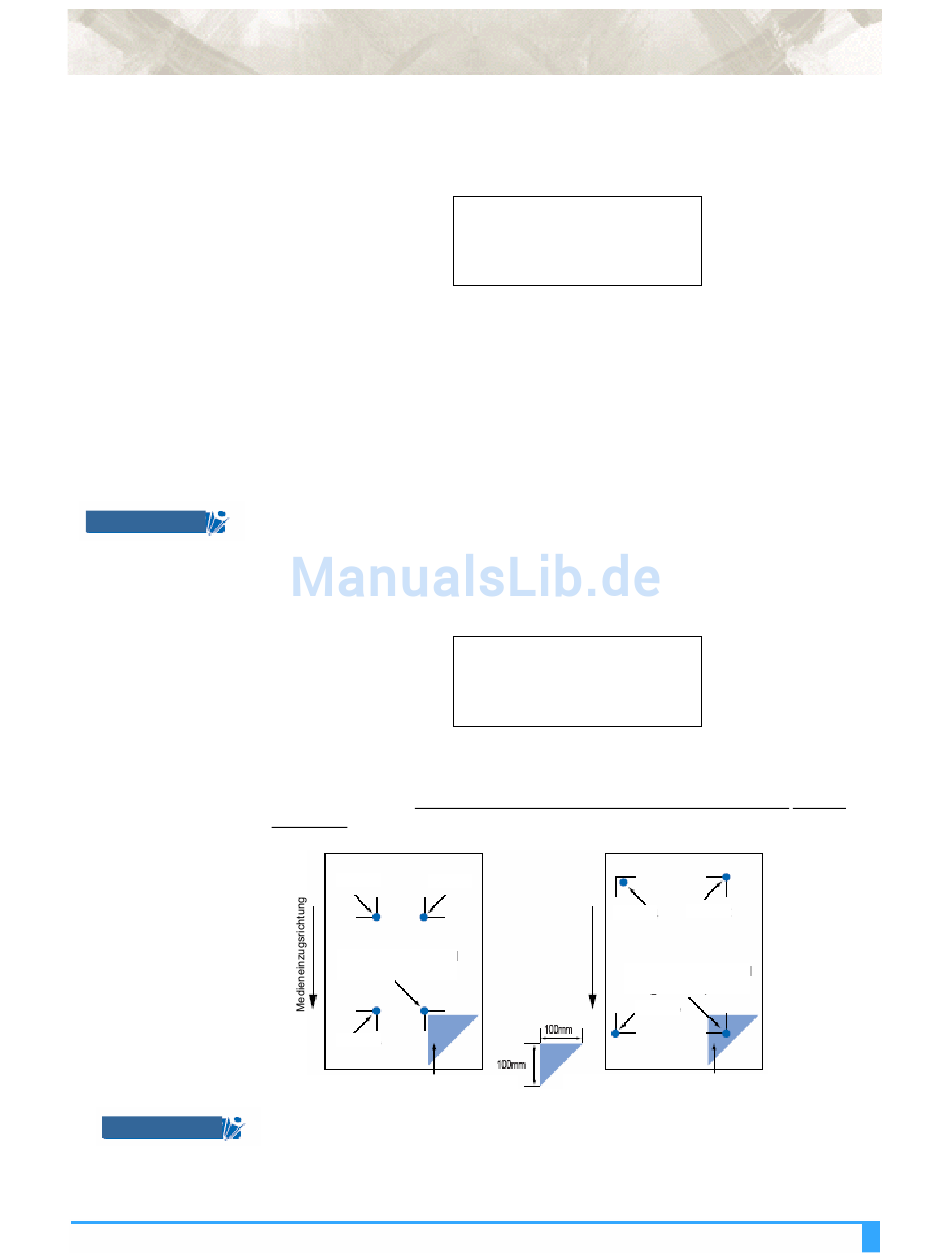

Passermarkenmuster 1
Punkt 4
Punkt 2
Punkt 1 (gewünschter
Ursprung)
Punkt 3
Bewegen Sie den Stift in diesen Bereich
Der Plotter beginnt mit dem Scannen der Passermarken gemäß des Abstandes zwischen den
Marken, der unter der gewählten Nummer im Passermarken-Lesebereich gespeichert wurde
(siehe Abschnitt 6.13, „Einstellen des Passermarken-Lesebereiches").
Profi-Funktionen und Anwendungen: Einstellen des Passermarkenmodus
ABSTAND
PUNKT 1-3
00101.1 mm
OK 00100.0 mm
AUTO PASSERMARKEN>
SKIP>
AUTO>
MANUELL>
Passermarkenmuster 2
Punkt 4
Punkt 1 (gewünschter
Ursprung)
Punkt 3
Bewegen Sie den Stift in diesen Bereich
6-25
Punkt 2
