5.2 Zurückfahren des Werkzeugkopfes
Diese Funktion bewegt den Werkzeugkopf von seiner aktuellen Position in + 100 mm-Schritten entlang
der X- als auch der Y-Achse. Führen Sie diese Anwendung nach abgeschlossenem Schneid- oder
Plotvorgang durch, um Ihnen die Prüfung der Ergebnisse zu erleichtern.
E
Drücken Sie die (▲) POSITION-Taste, während Sie die Taste EINGABE gedrückt halten, um den
Werkzeugkopf um +100 mm entlang der X- als auch der Y-Achse zurückzufahren. Wiederholen Sie
diese Vorgehensweise so oft wie nötig, um den Werkzeugkopf um weitere + 100 mm-Schritte entlang
der X- und Y-Achsen zurückzufahren.
H H I I N N W W E E I I S S
H I N W E I S

5.3 Werkzeugkopf zum Ursprungspunkt bewegen

Diese Funktion bewegt den Werkzeugkopf von seiner aktuellen Position zum Ursprungspunkt.
E
Drücken Sie die ( ▼) POSITION-Taste, während Sie die Taste EINGABE gedrückt halten, um den
Werkzeugkopf zum Ursprungspunkt fahren zu lassen.
Grundfunktionen und Anwendungen: Zurückfahren des Werkzeugkopfes
INSTELLVORGANG

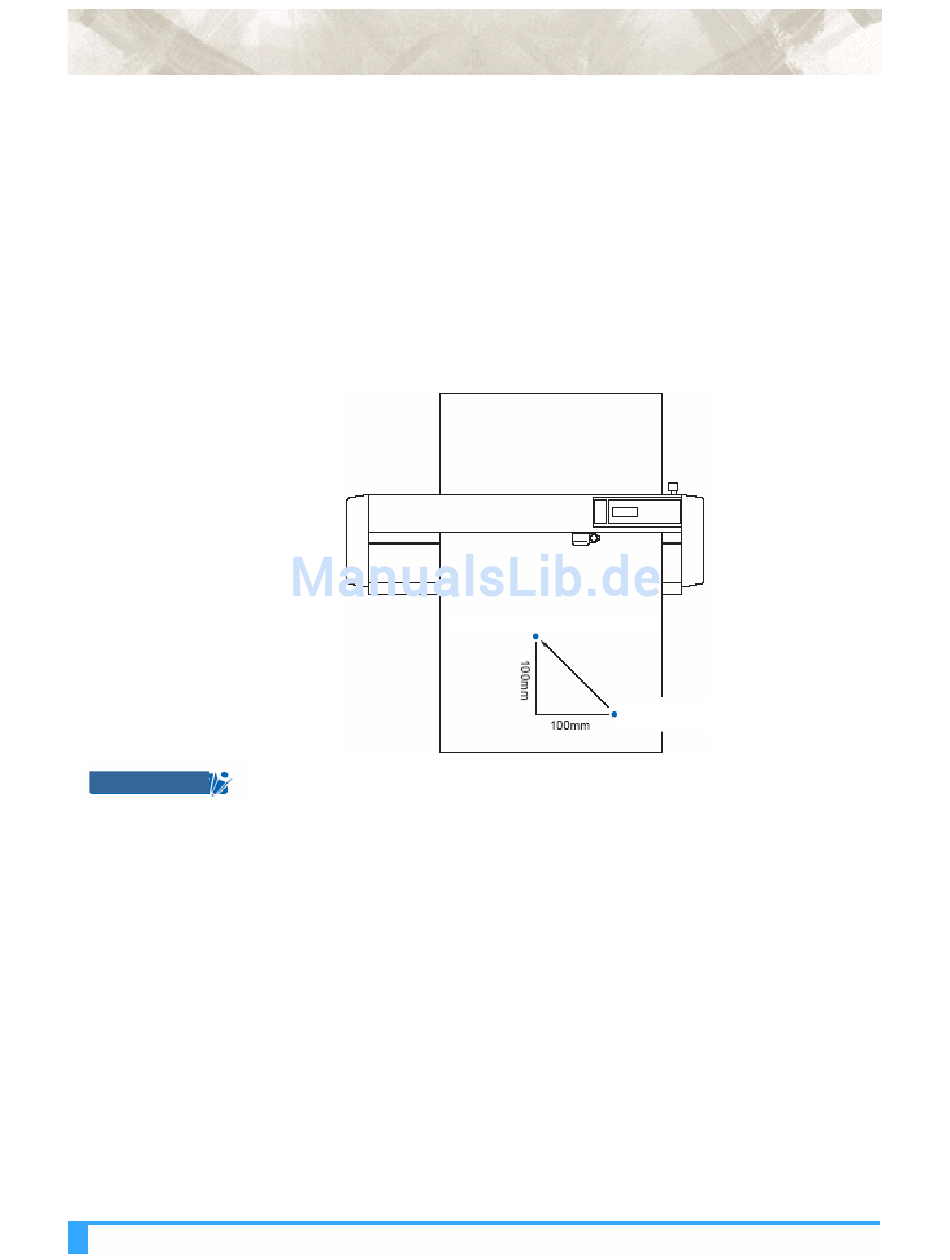

<Ein zugeschnittenes Blatt ist in das Rückeinzugsmodell eingelegt>
Für das Fronteinzugsmodell muss die obige Abbildung um 180 Grad gedreht werden
INSTELLVORGANG
Rückfahrposition des Werkzeugkopfes
ursprüngliche Werkzeugkopfposition
(vor dem Zurückfahren)
